- Режимы расчёта

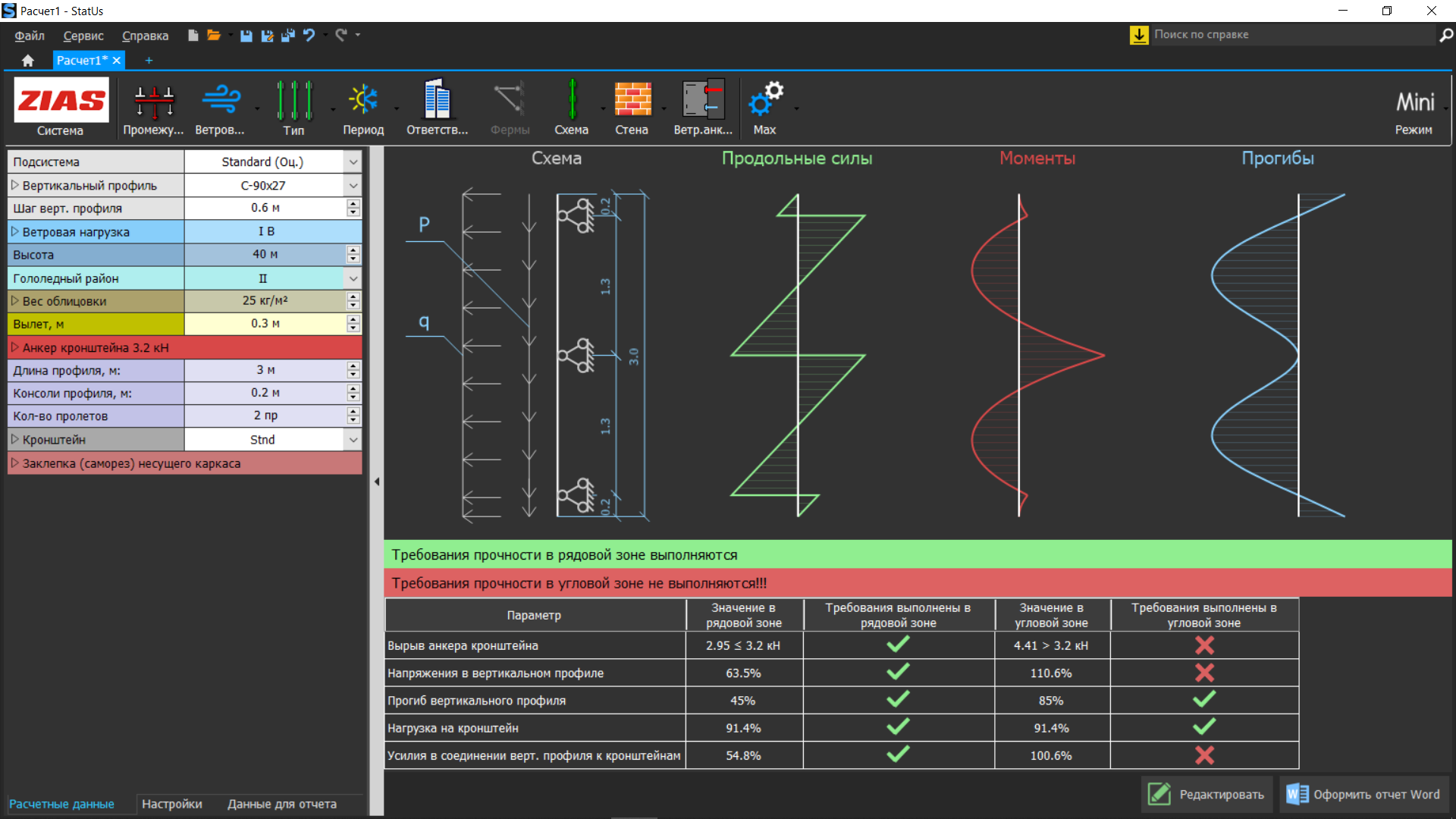

Мини режим
Наиболее простой режим расчёта.
На экране будет только одна расчётная схема.
Количество расчётных параметров в верхней панели сведено к минимуму.
В таблицах нагрузок показано соответствие условиям прочности ключевых деталей в рядовой и угловой зоне.
Будут доступны Редактор схем (по подписке) для доработки схемы и оформление отчёта для подробного вывода отчёта в Word.
Отчёт выводится только для текущей схемы, сохранение схем в буфер отчёта недоступно.

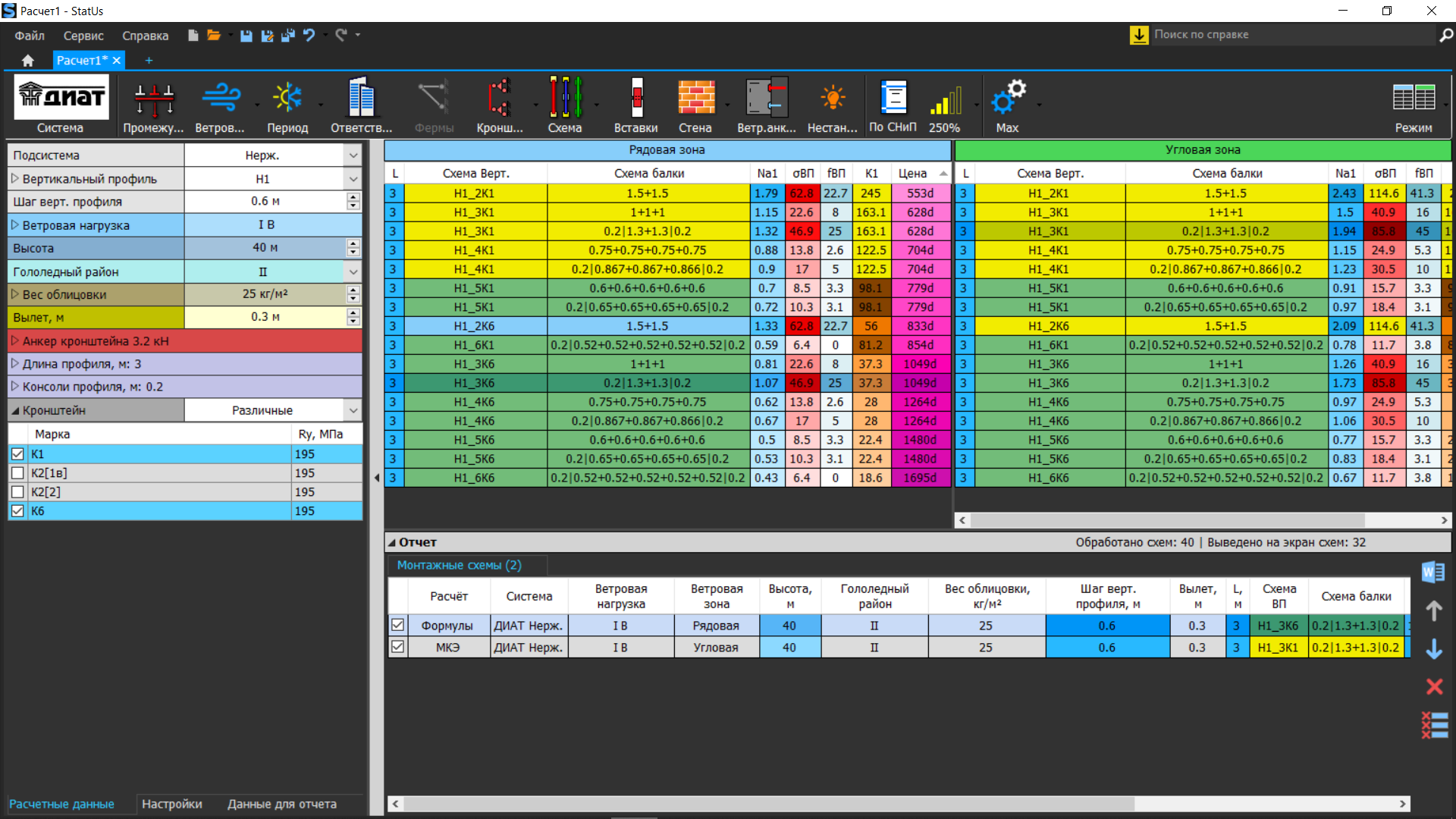

Табличный режим (список схем)
Стандартный режим для расчёта любой системы.
Это наиболее универсальный режим, содержащий наиболее полный функционал для расчёта и оптимизации решений.
В табличном режиме для каждого случая отображается список решений, отсортированных по цене.
Доступно сохранение выбранных решений в буфер отчёта с последующим выводом в Word.
Подробнее смотрите в видеообзоре .

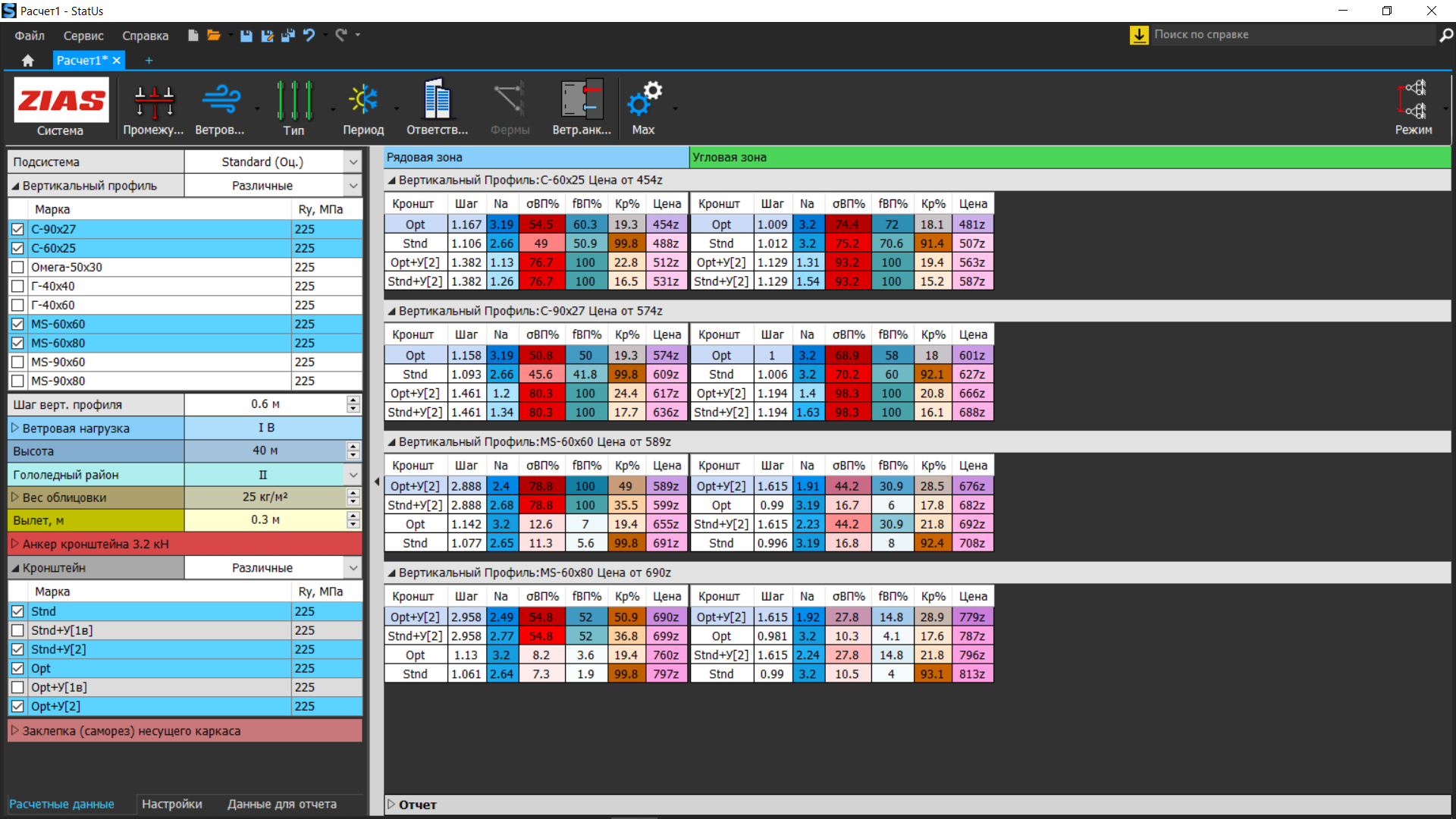

Определение максимального вертикального шага кронштейнов
Режим упрощенного подбора вертикального шага кронштейнов как для однопролётной схемы.
Доступен только для стальных систем.
Пользователь вводит все данные, кроме шага кронштейнов по вертикали, который подбирается в данном случае автоматически
Полученные данные можно использовать в таких программах, как, например, Кадет-Вентфасад.
Доступно сохранение выбранных решений в буфер отчёта с последующим выводом в Word.
Определение максимального горизонтального шага кронштейнов
Режим упрощенного подбора горизонтального шага кронштейнов.
Доступен только для стальных систем.
Доступен только для горизонтально-вертикальных и горизонтальных систем.
Пользователь вводит все данные, кроме шага кронштейнов по горизонтали, который подбирается в данном случае автоматически
Доступно сохранение выбранных решений в буфер отчёта с последующим выводом в Word.

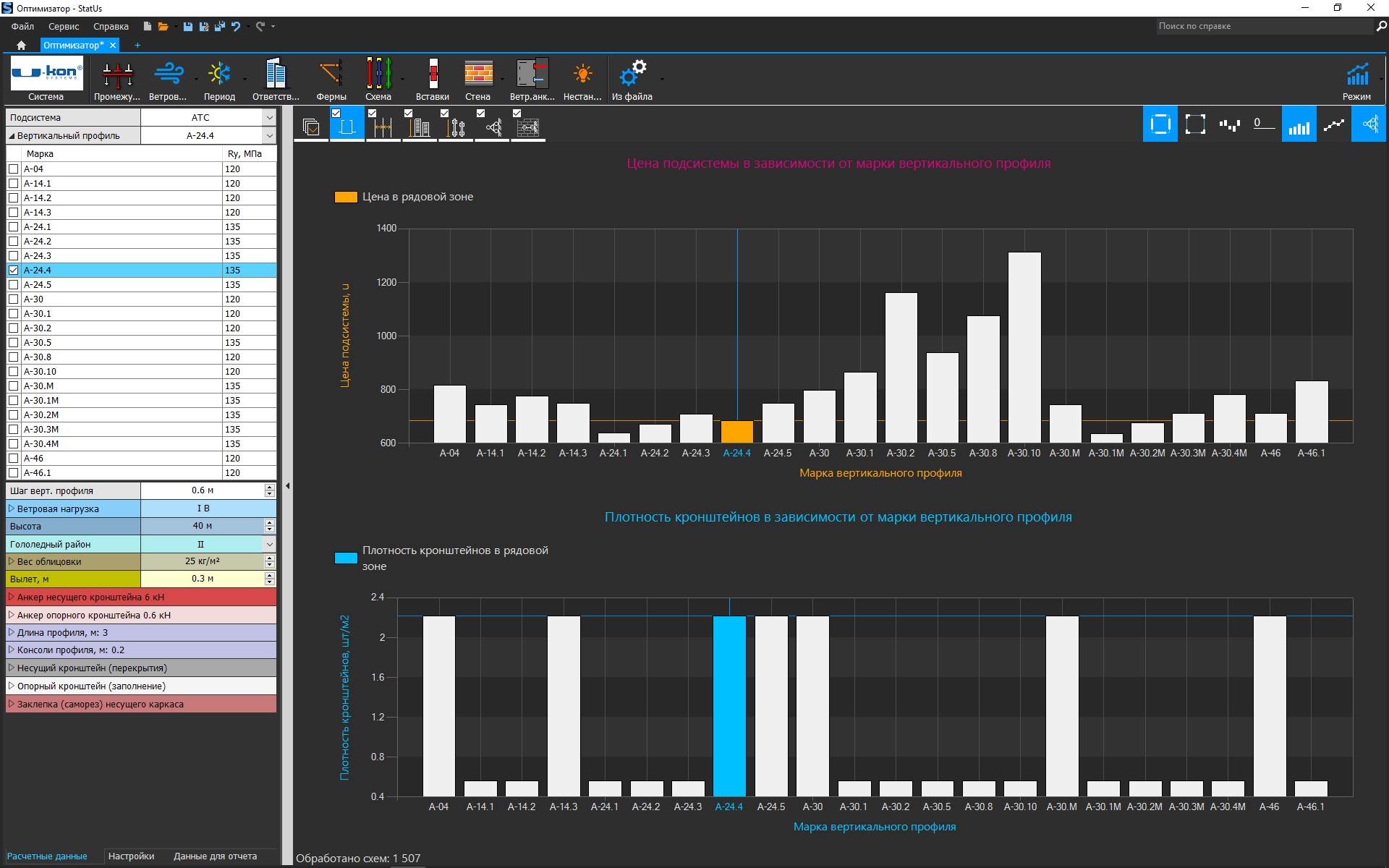

Визуальный оптимизатор
Визуальный оптимизатор при помощи графиков и диаграмм показывает, как изменится цена или плотность кронштейнов, если поменять какой-либо параметр в исходных данных.
Он не просто заменяет одно изделие в общей схеме на другое, он подбирает для каждой позиции минимально возможный расход, то есть для каждой точки в графике производится полноценный расчет, подобный тому, что выполняется в программе, и берется минимальное значение из всех проходящих схем, общее число которых достигает иногда нескольких миллионов.
Подробнее смотрите в видеообзоре .

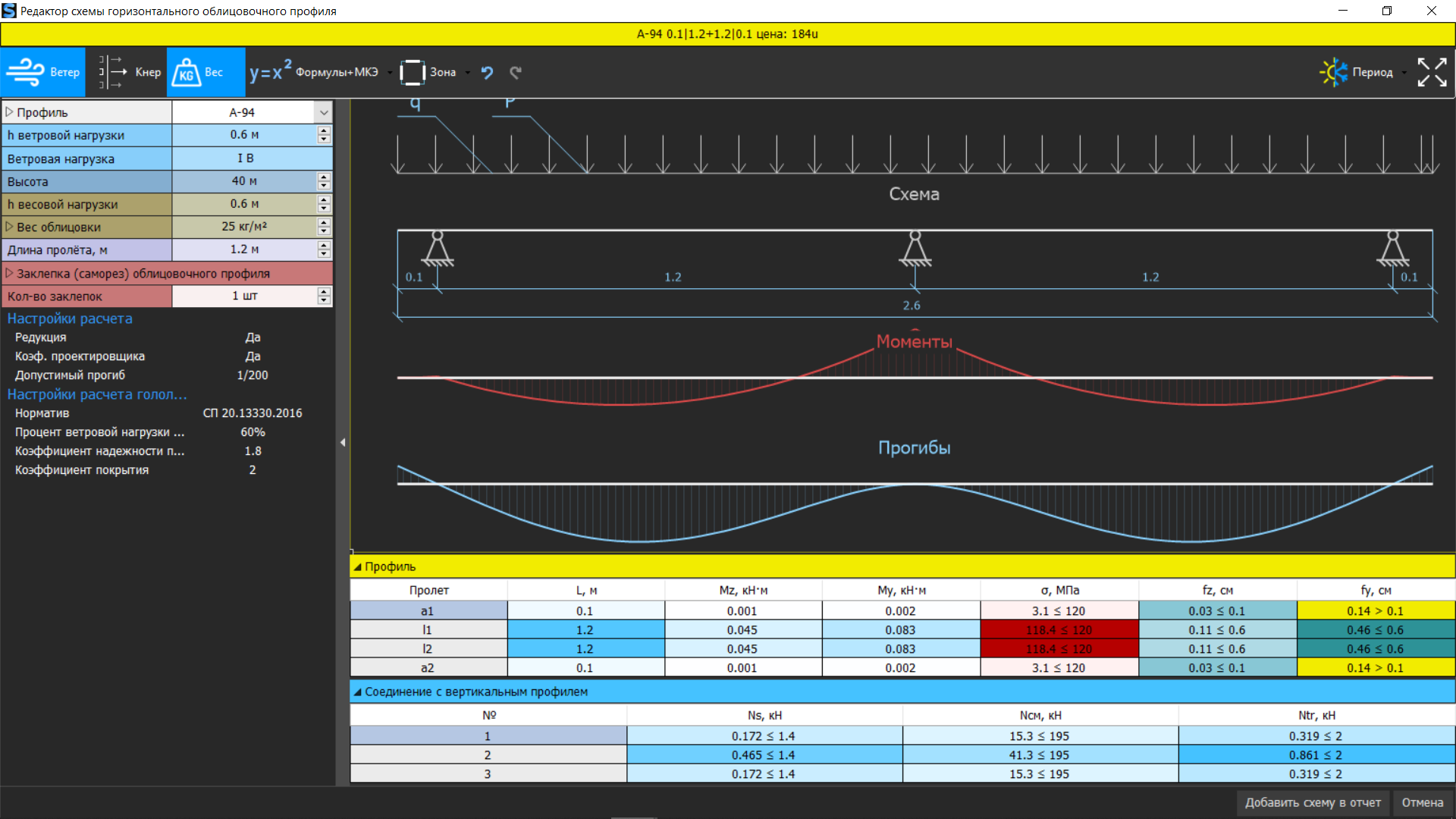

Расчёт горизонтального облицовочного профиля
Горизонтальные облицовочные профили - это горизонтальные профили, которые крепятся к вертикальным направляющим и на которые впоследствии крепится облицовка.
Доступно сохранение выбранных решений в буфер отчёта с последующим выводом в Word.
Подробнее смотрите в видеообзоре .
Расчёт вертикального профиля применяемого в качестве горизонтального облицовочного профиля
Параметр активен для тех систем, в которых есть вертикальные профили, для которых заполнены поля Jy и Wy.
В этом режиме можно рассчитать профили, которые, как правило, применяются вертикально, но в данном случае крепятся к вертикальным направляющим и на которые впоследствии крепится облицовка.
Доступно сохранение выбранных решений в буфер отчёта с последующим выводом в Word.

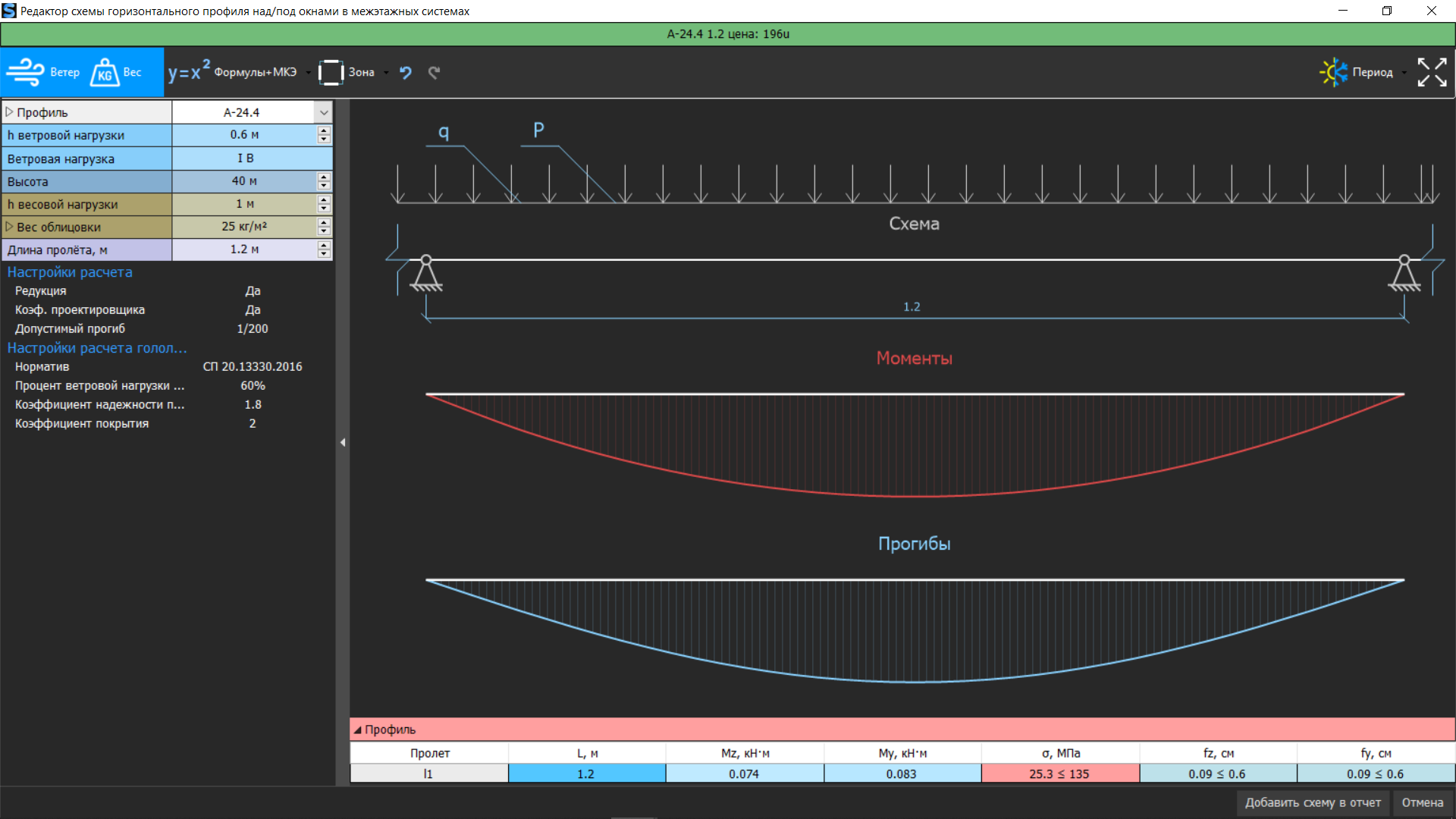

Расчёт схем под/над окном
