Удлинители
Геометрические характеристики удлинителей
Таблица базы данных содержит следующие поля:
Система
Укажите в какой системе используется удлинитель
Поле обязательно к заполнению
Обозначение
Краткое обозначение, которое используется в интерфейсе программы
Поле обязательно к заполнению
Описание
Описание, которое используется в отчёте Word
Семейства
Укажите в каких семействах используется удлинитель
Поле обязательно к заполнению

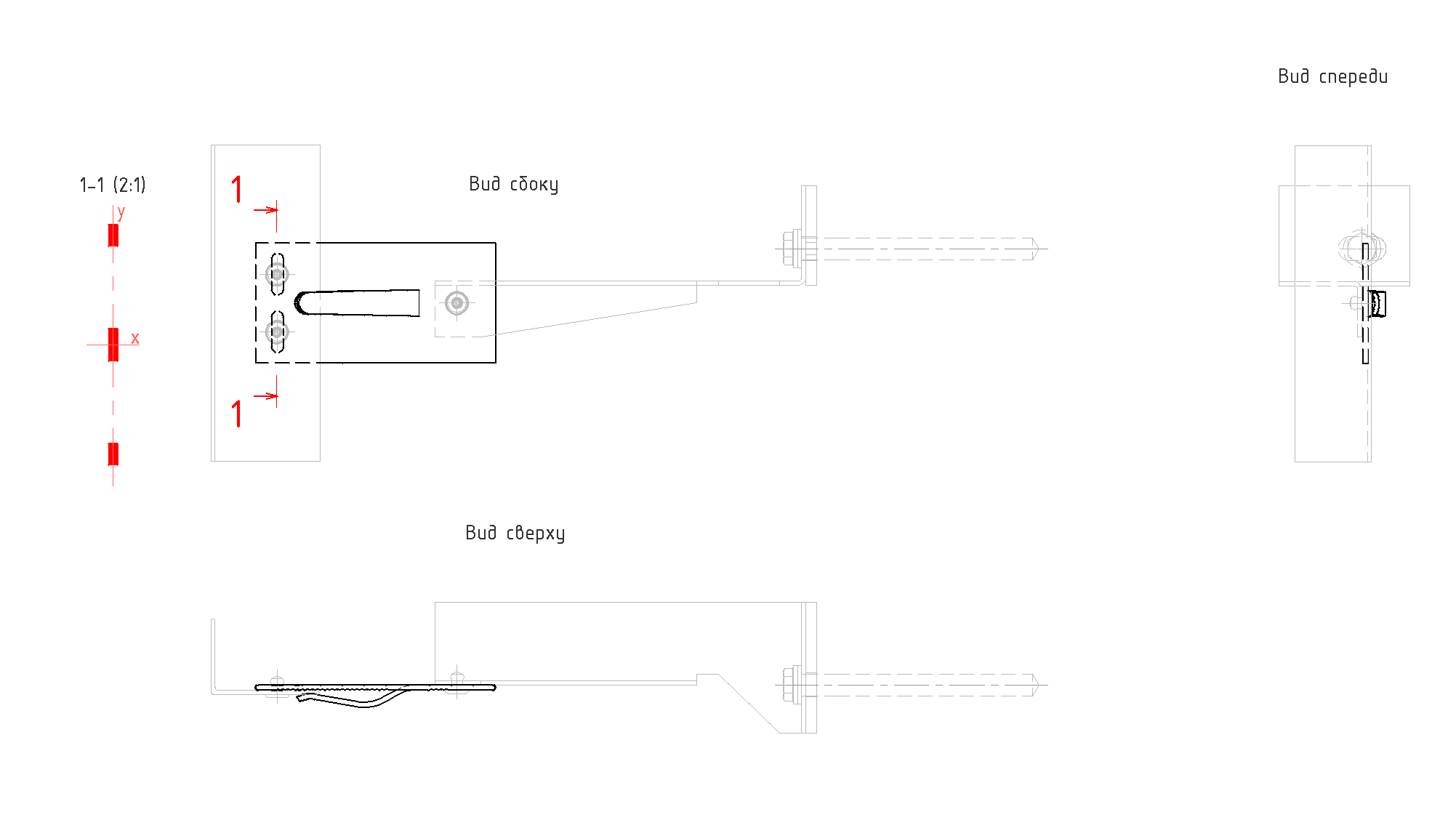

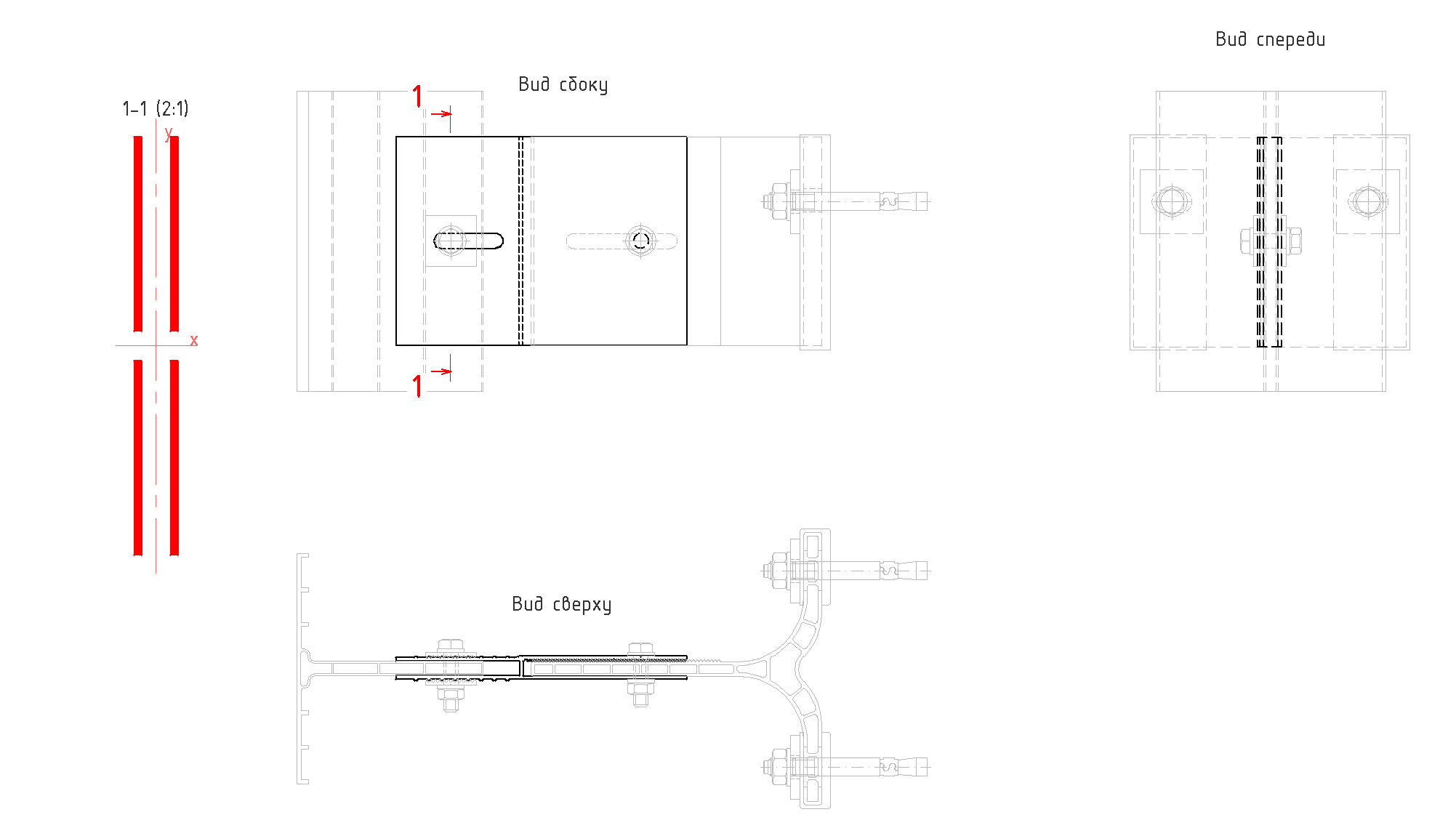

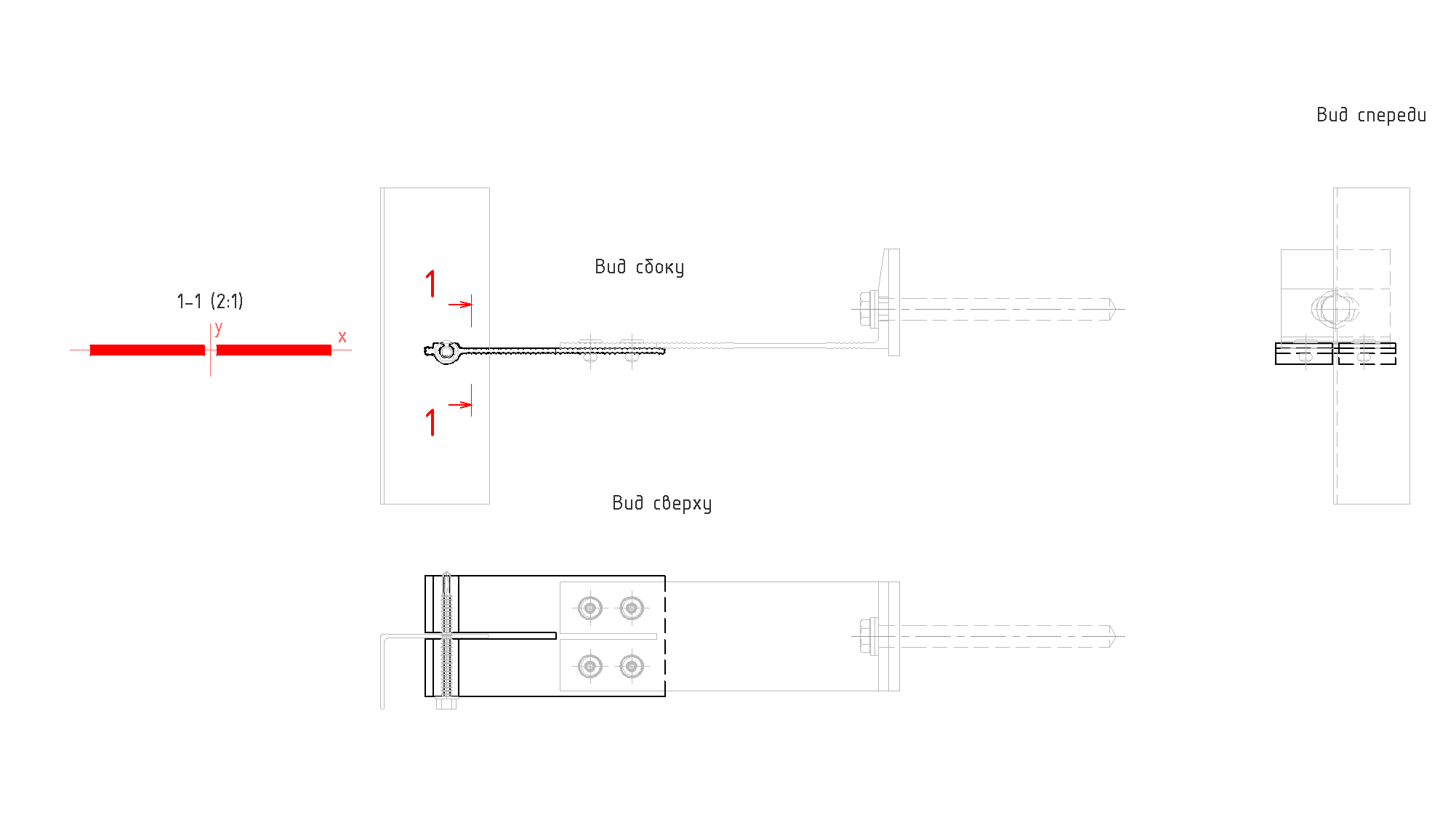

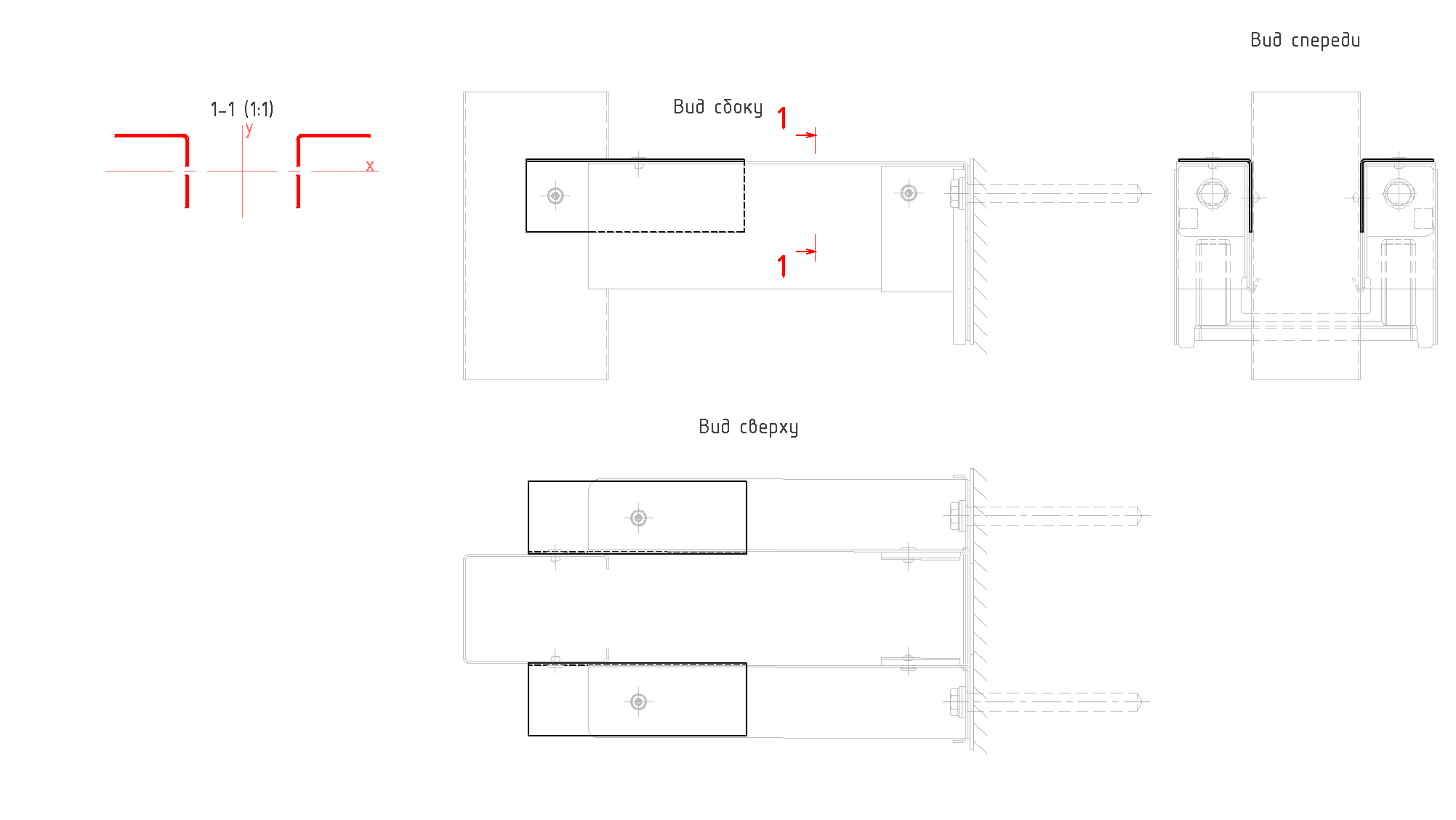

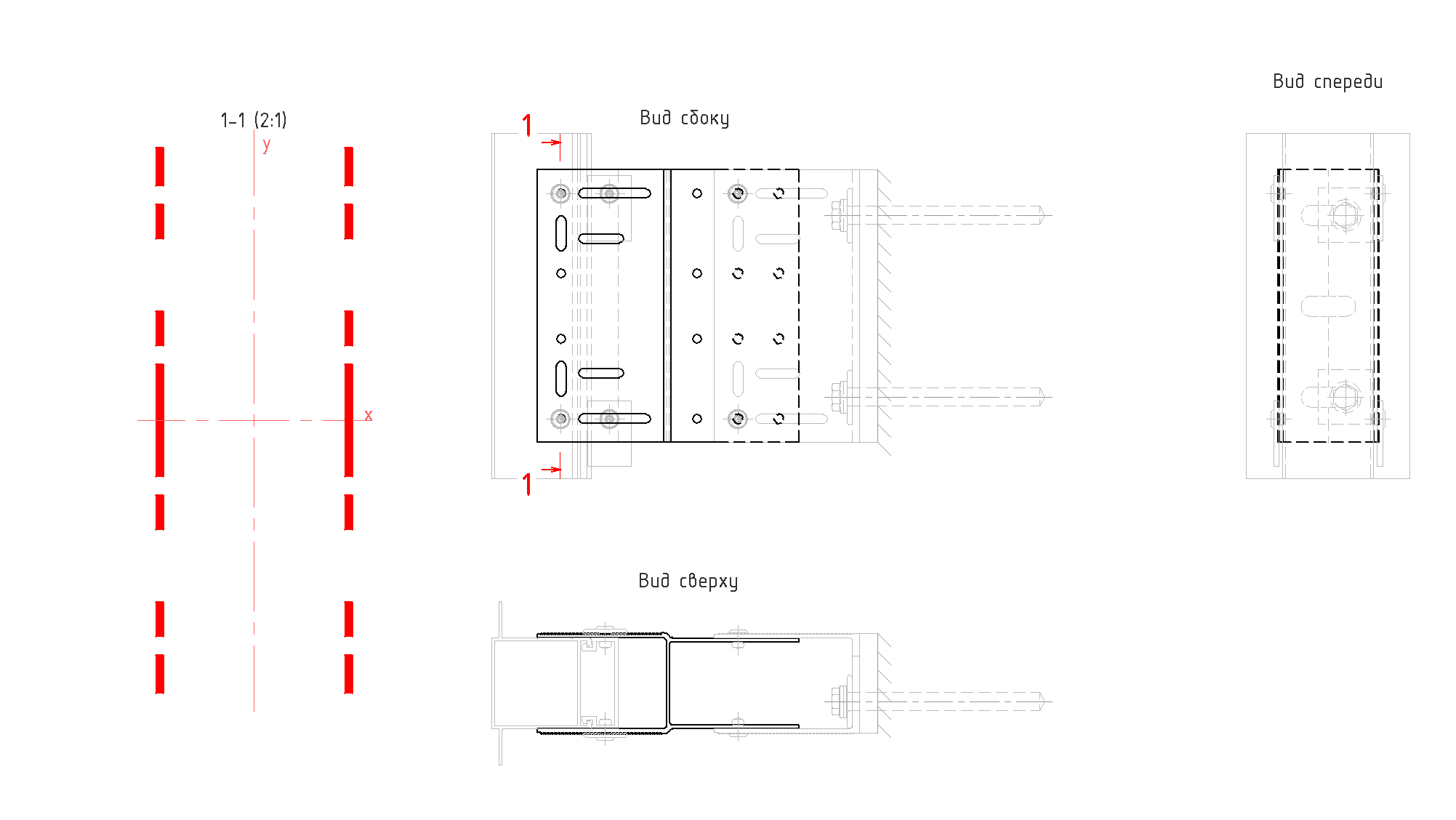

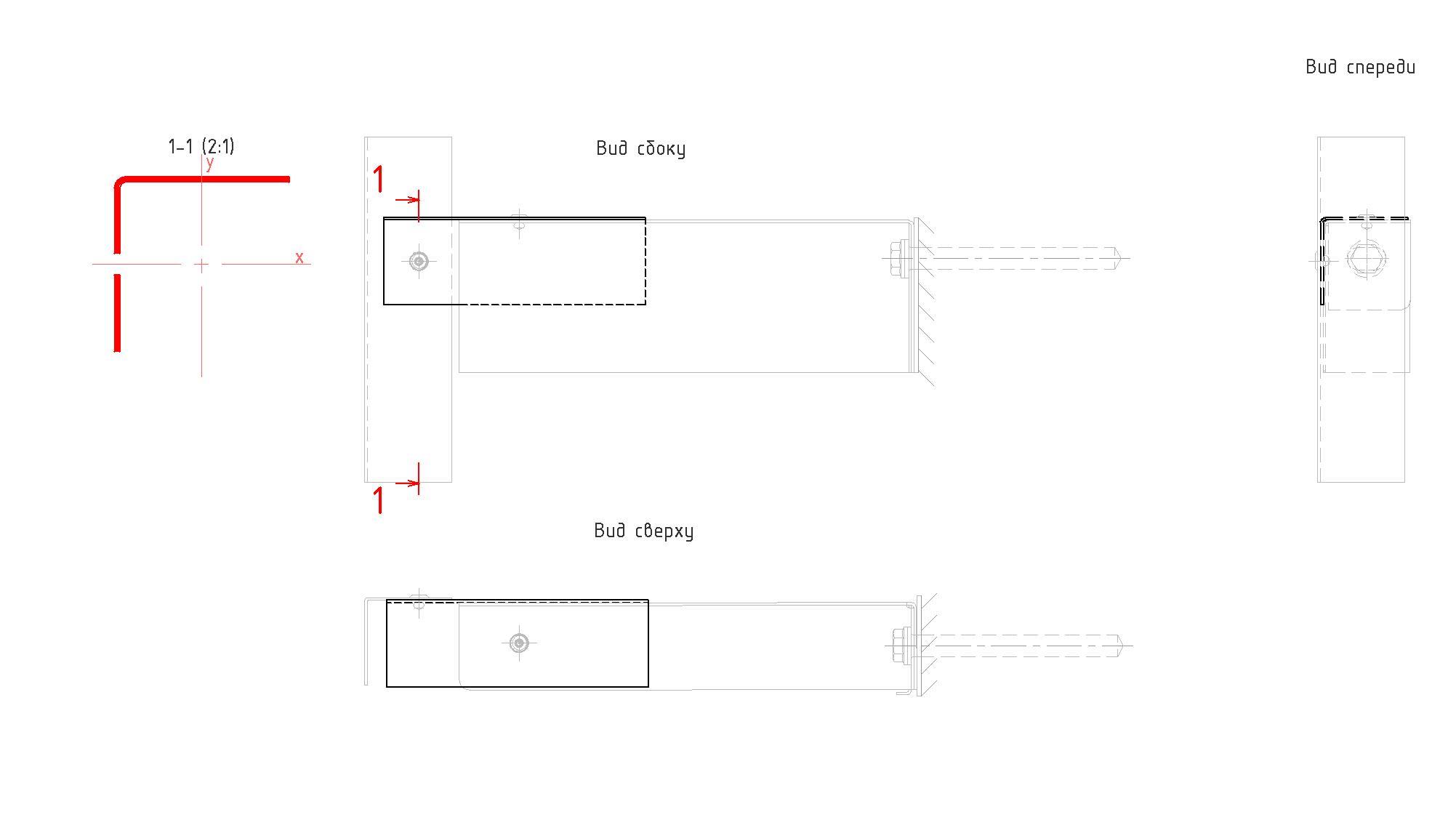

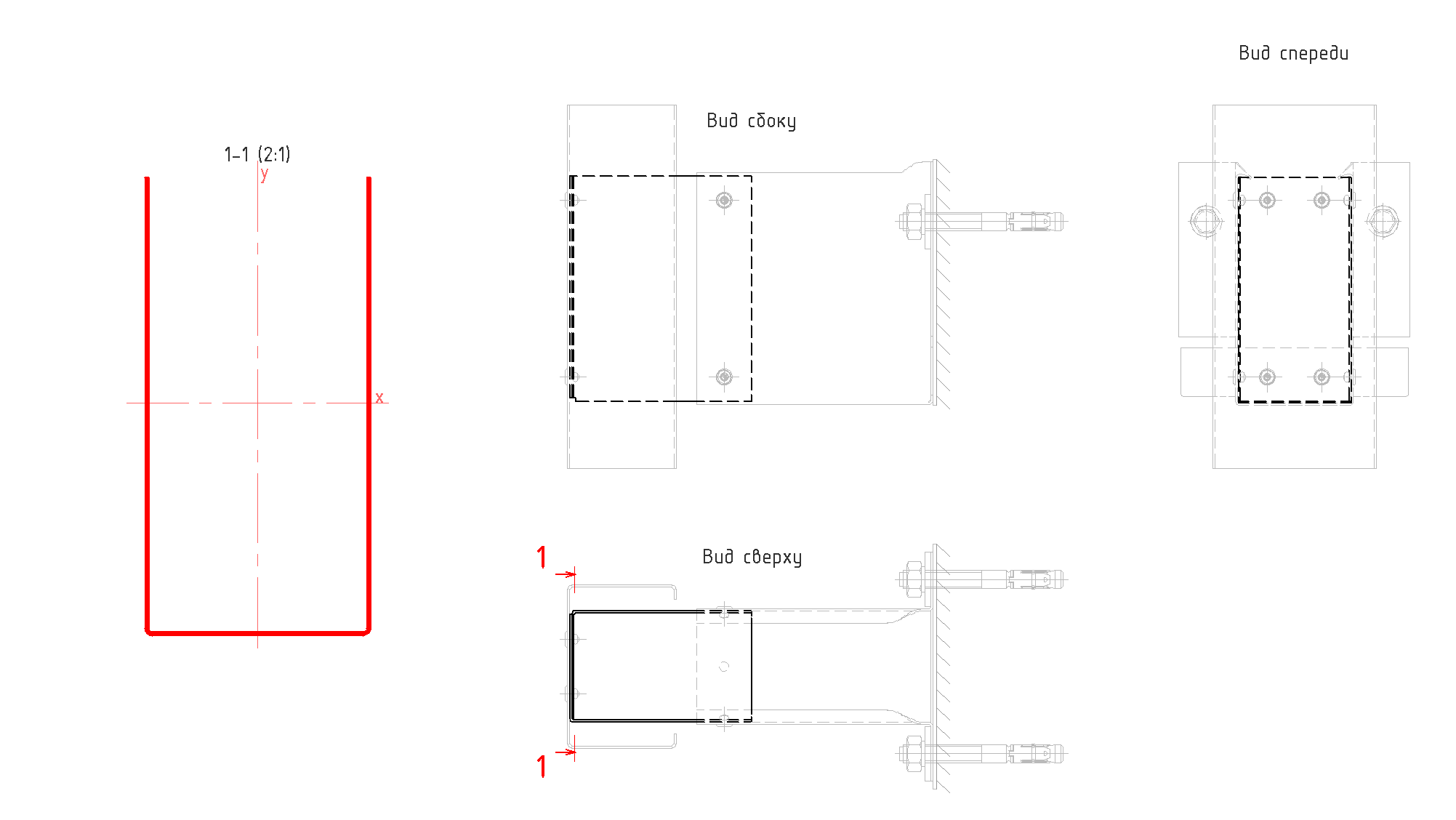

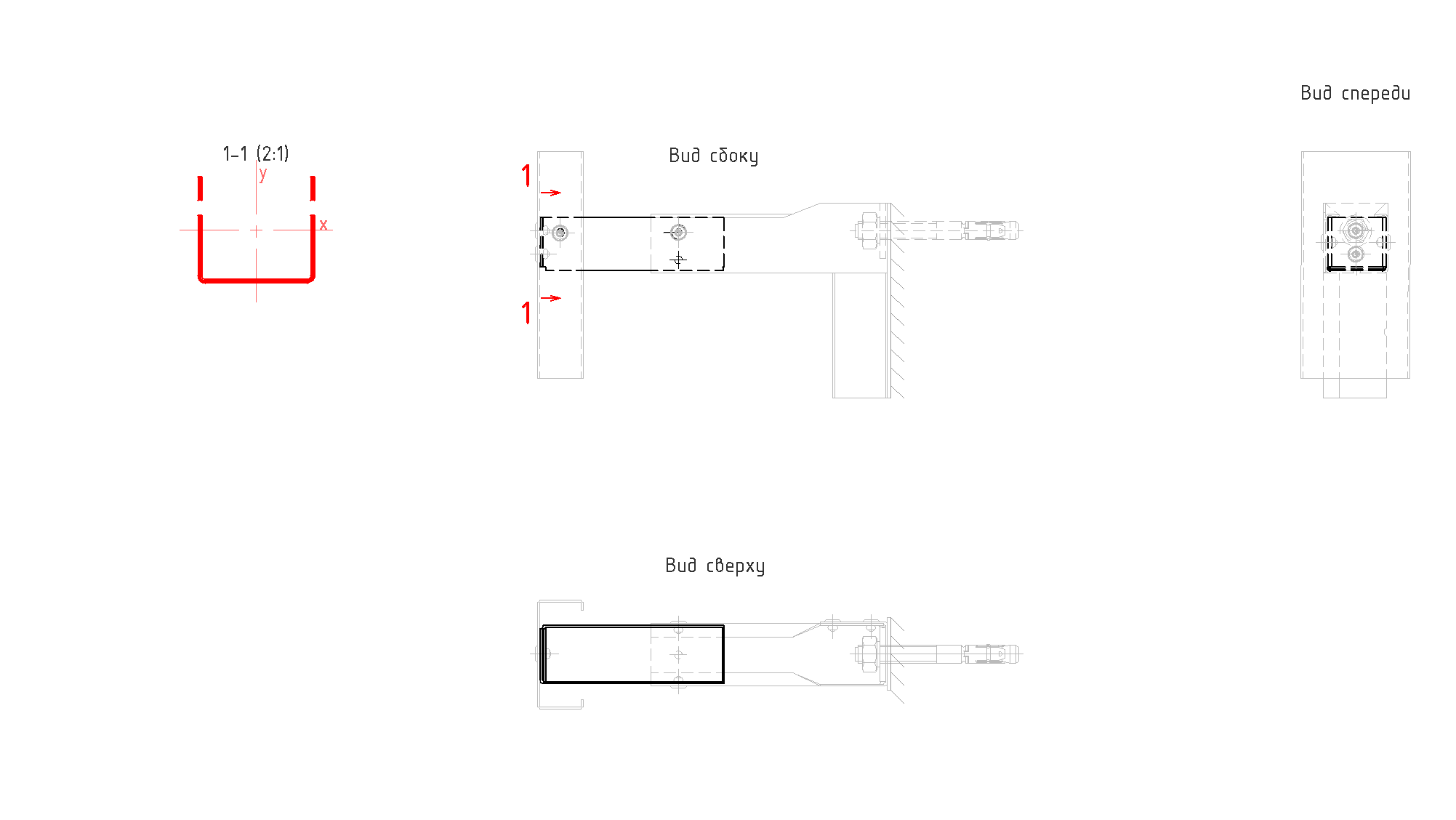

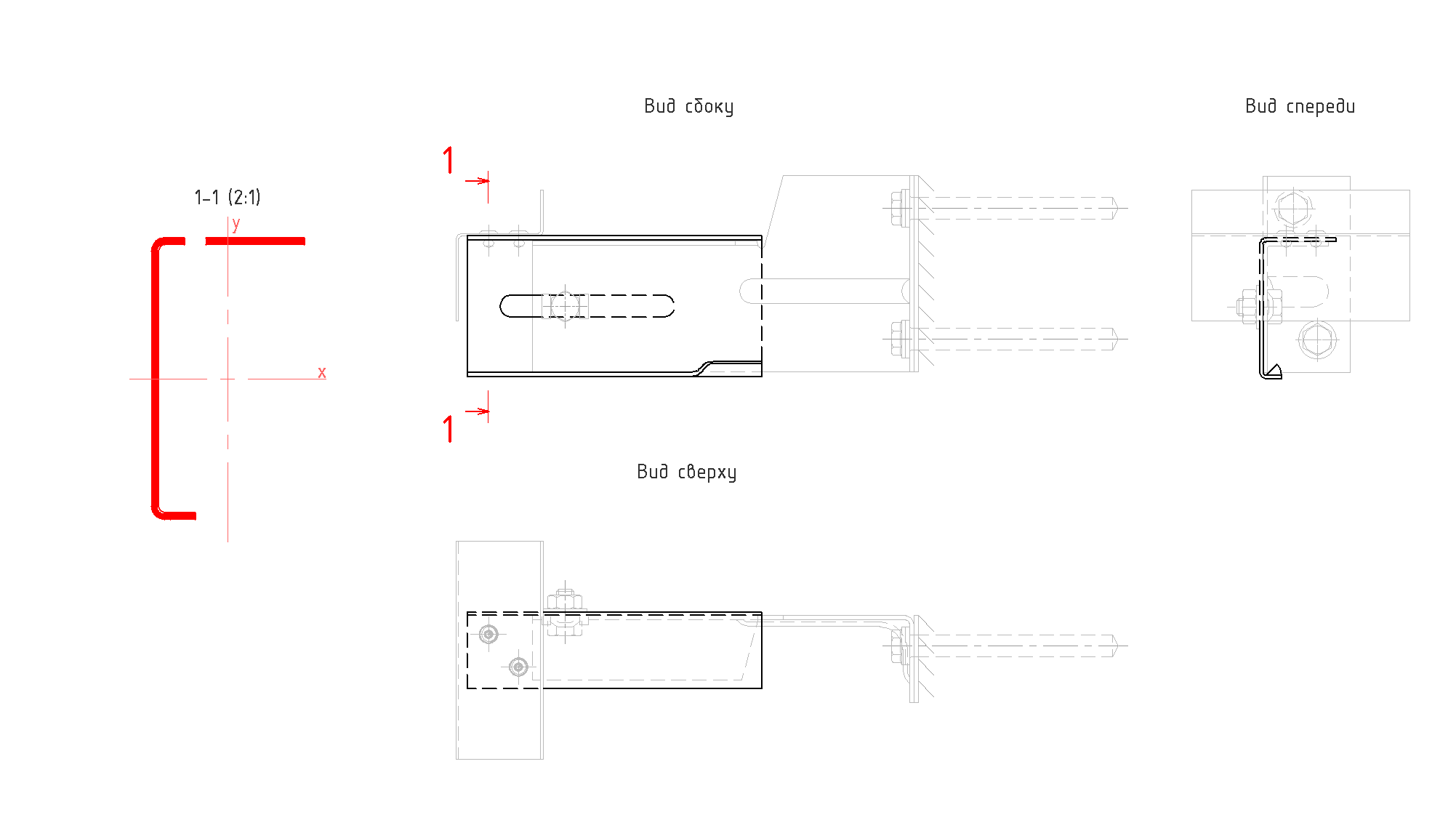

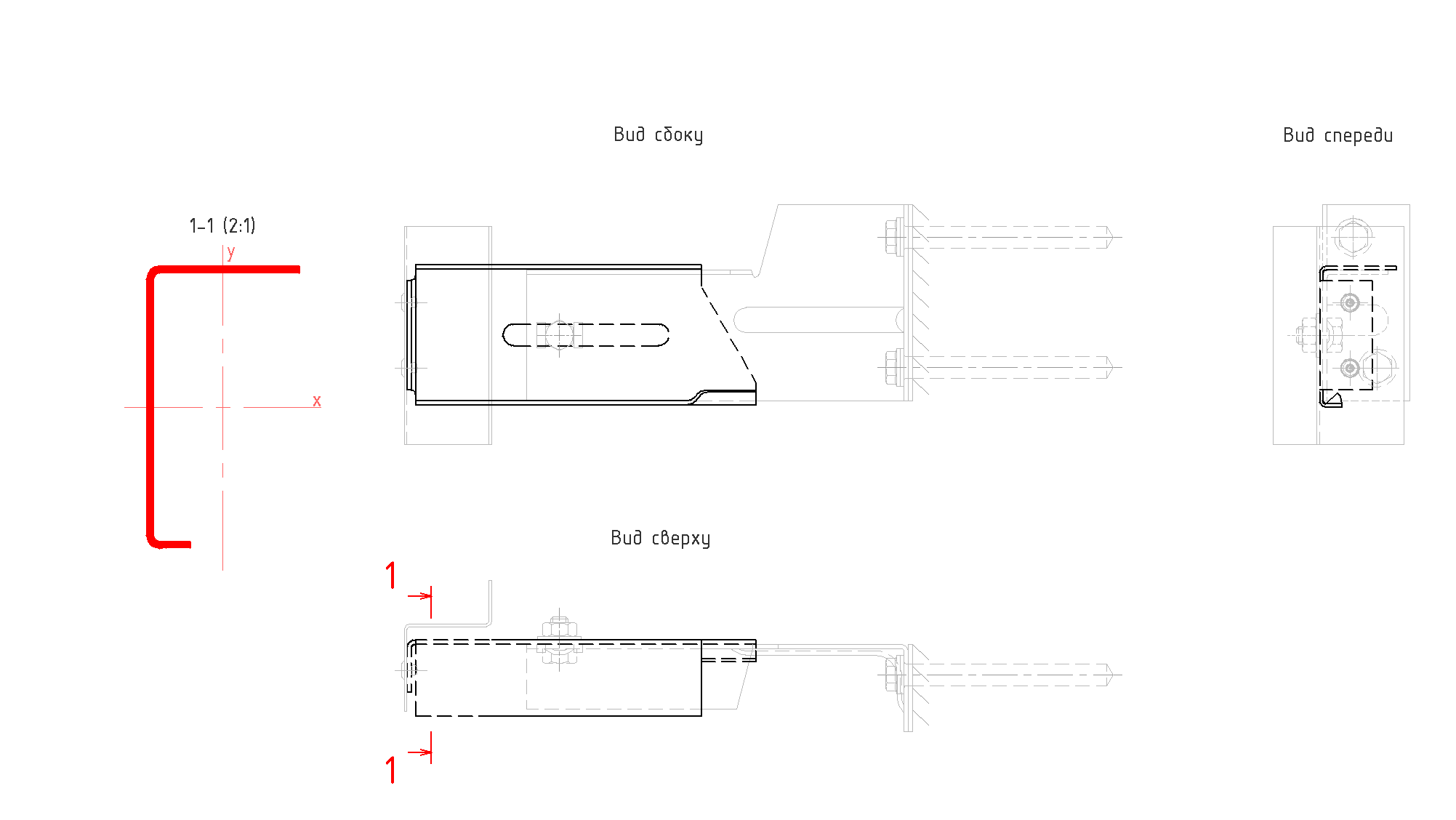

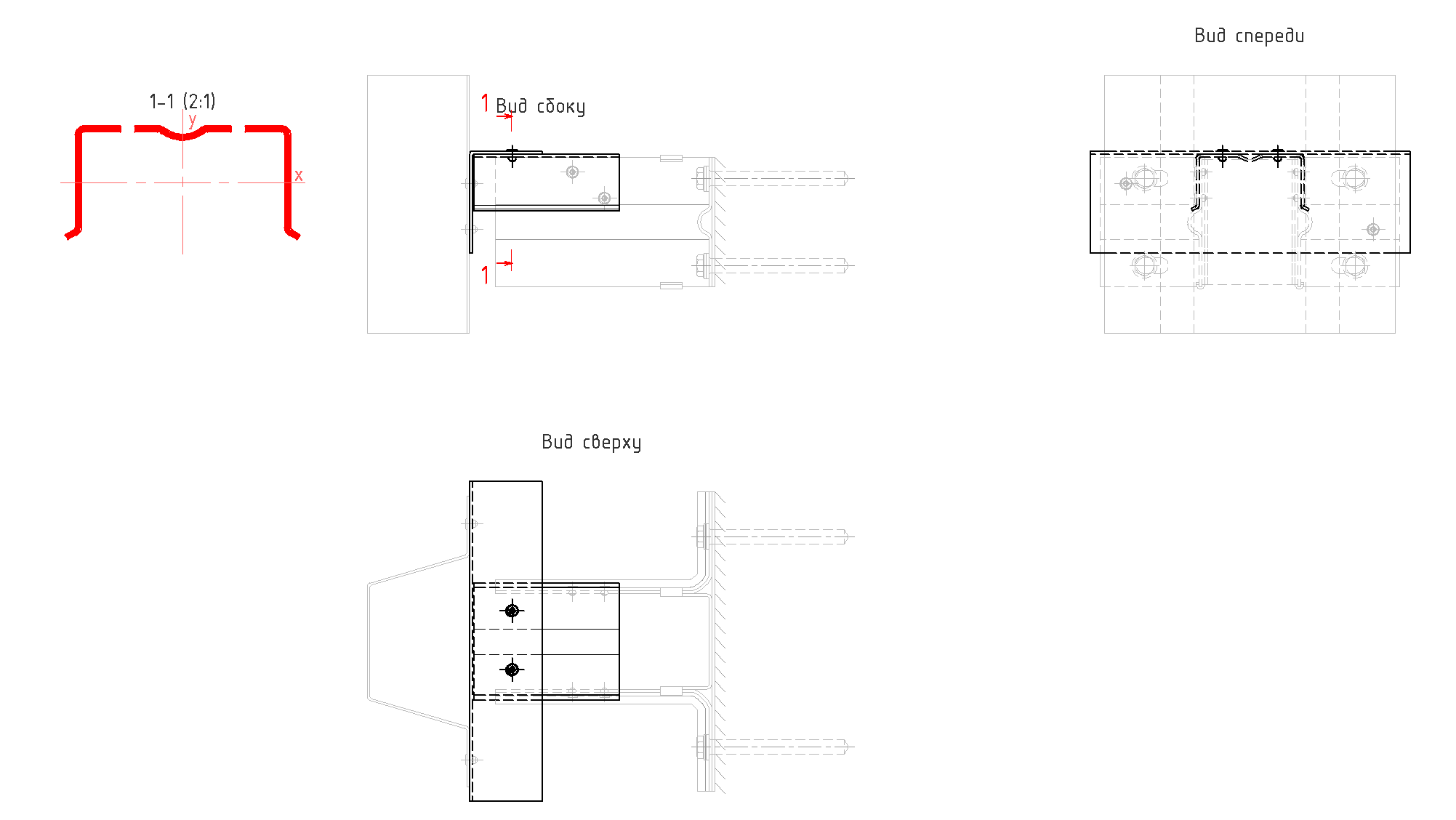

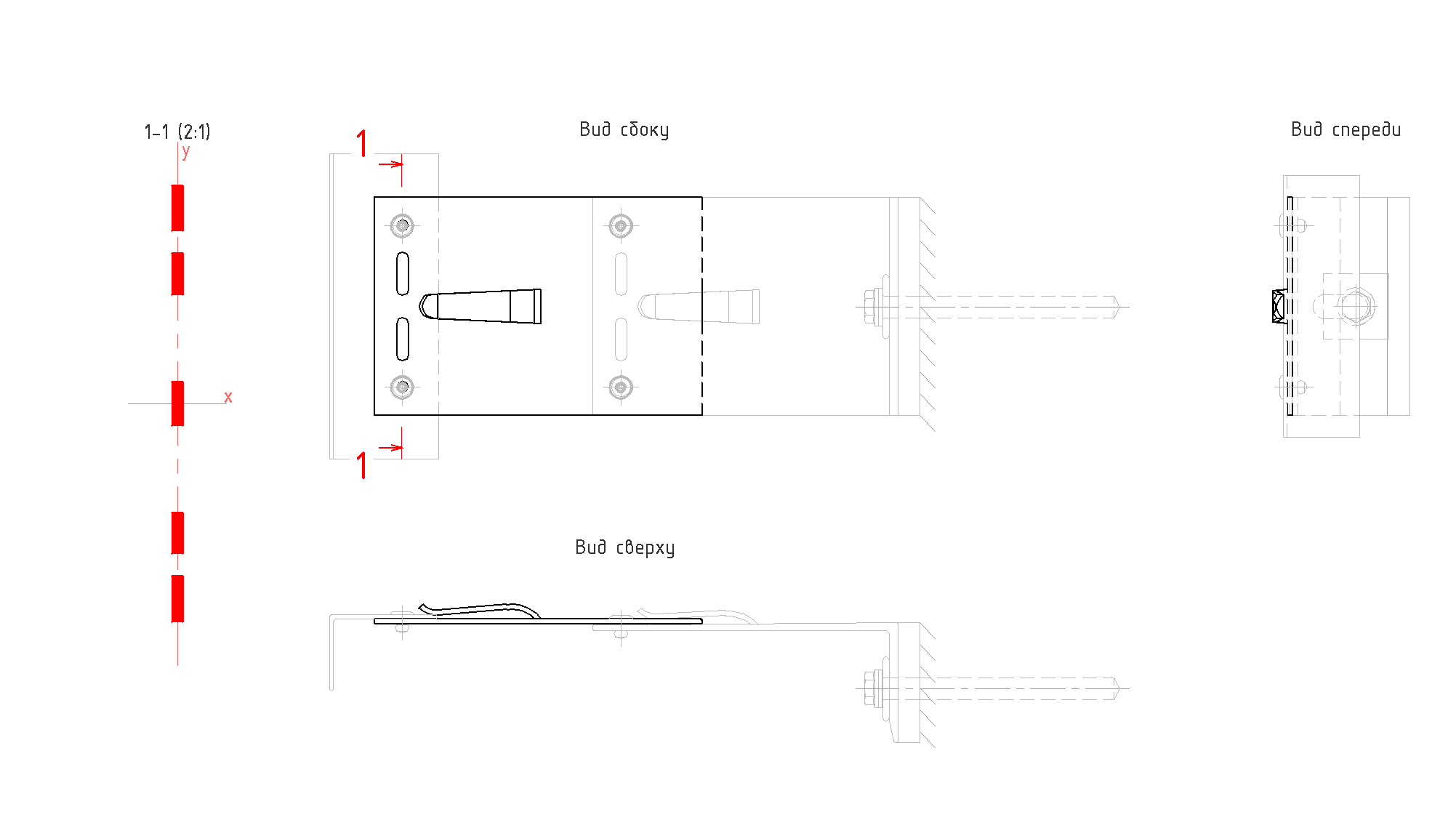

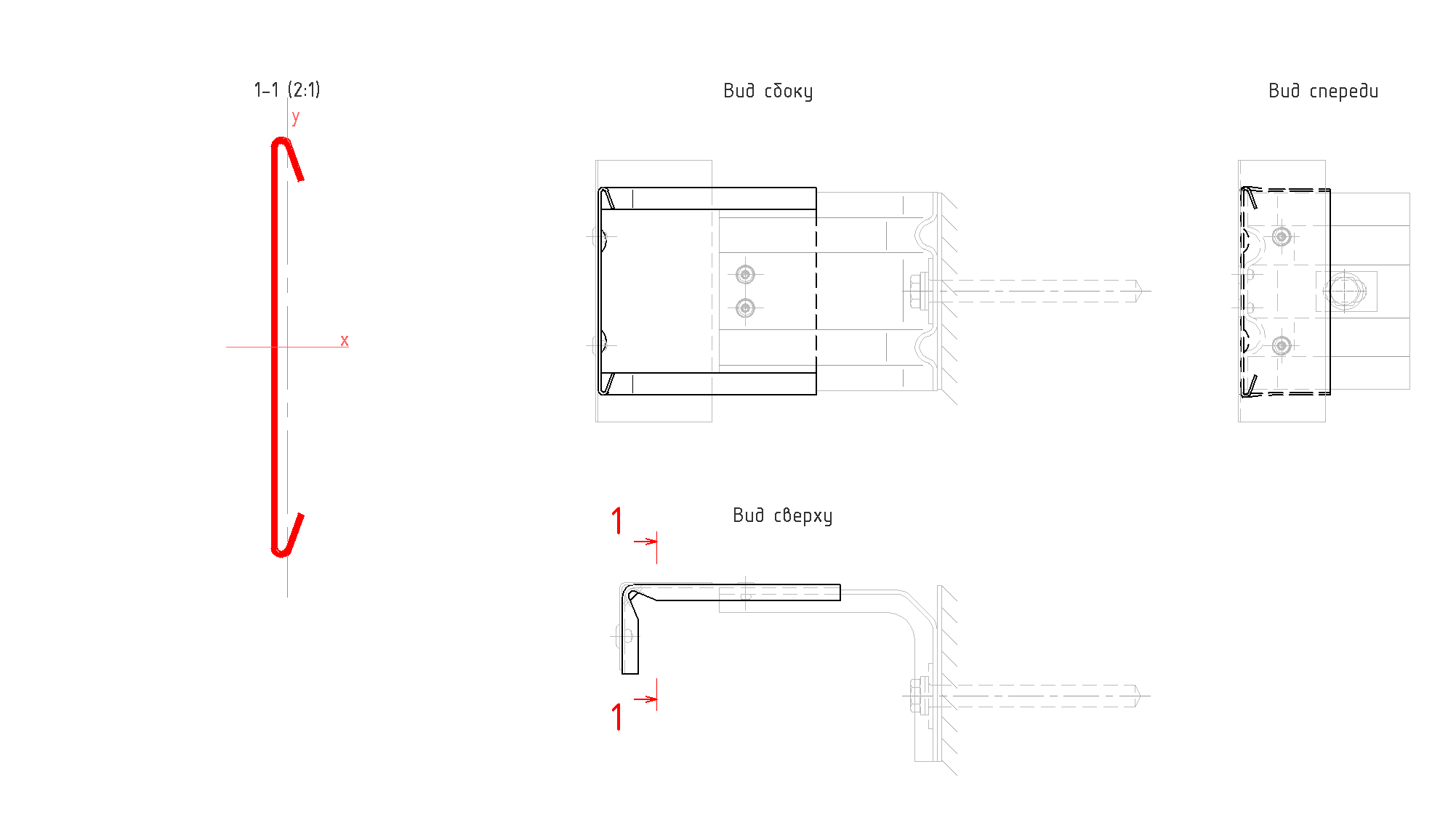

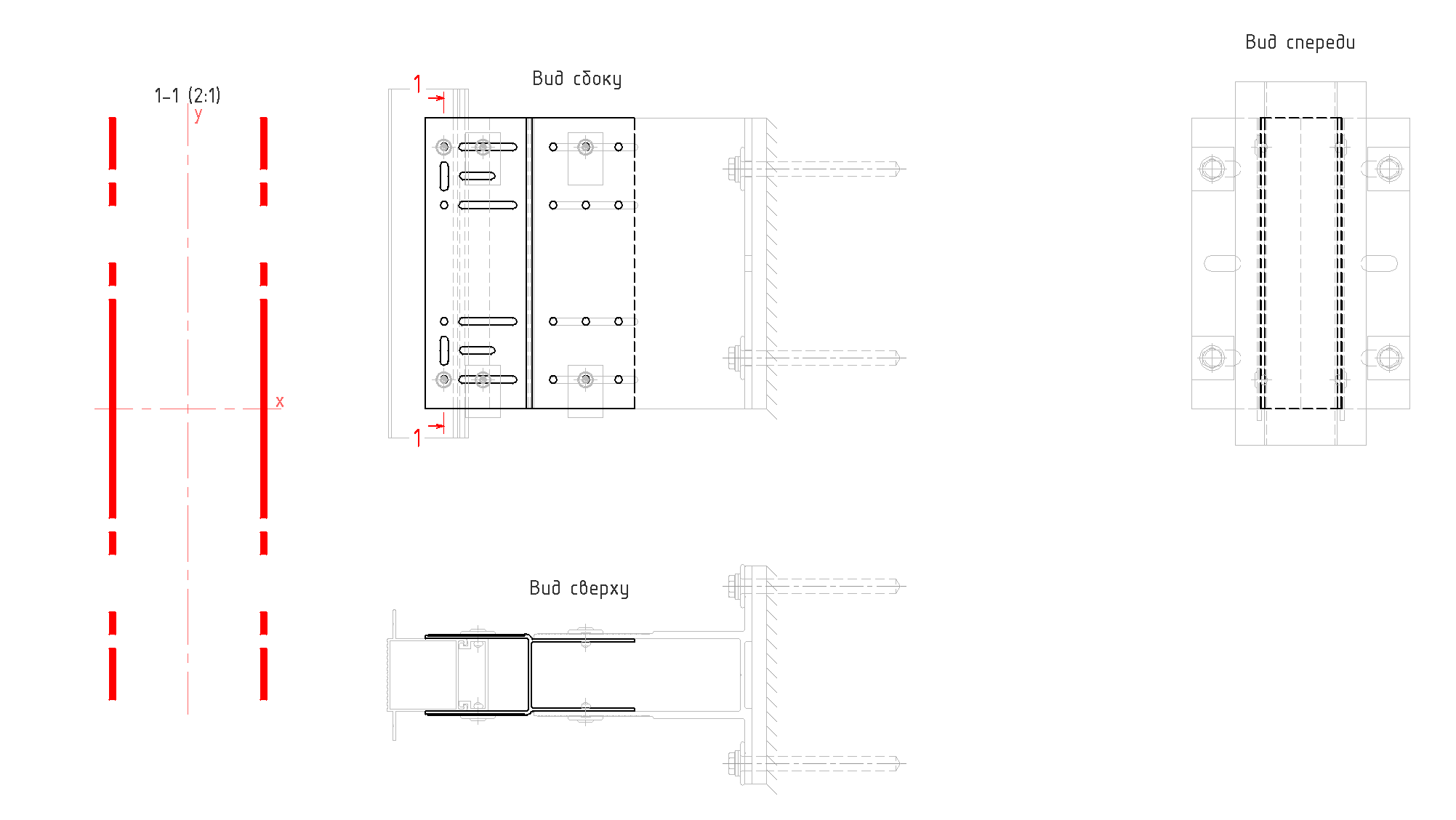

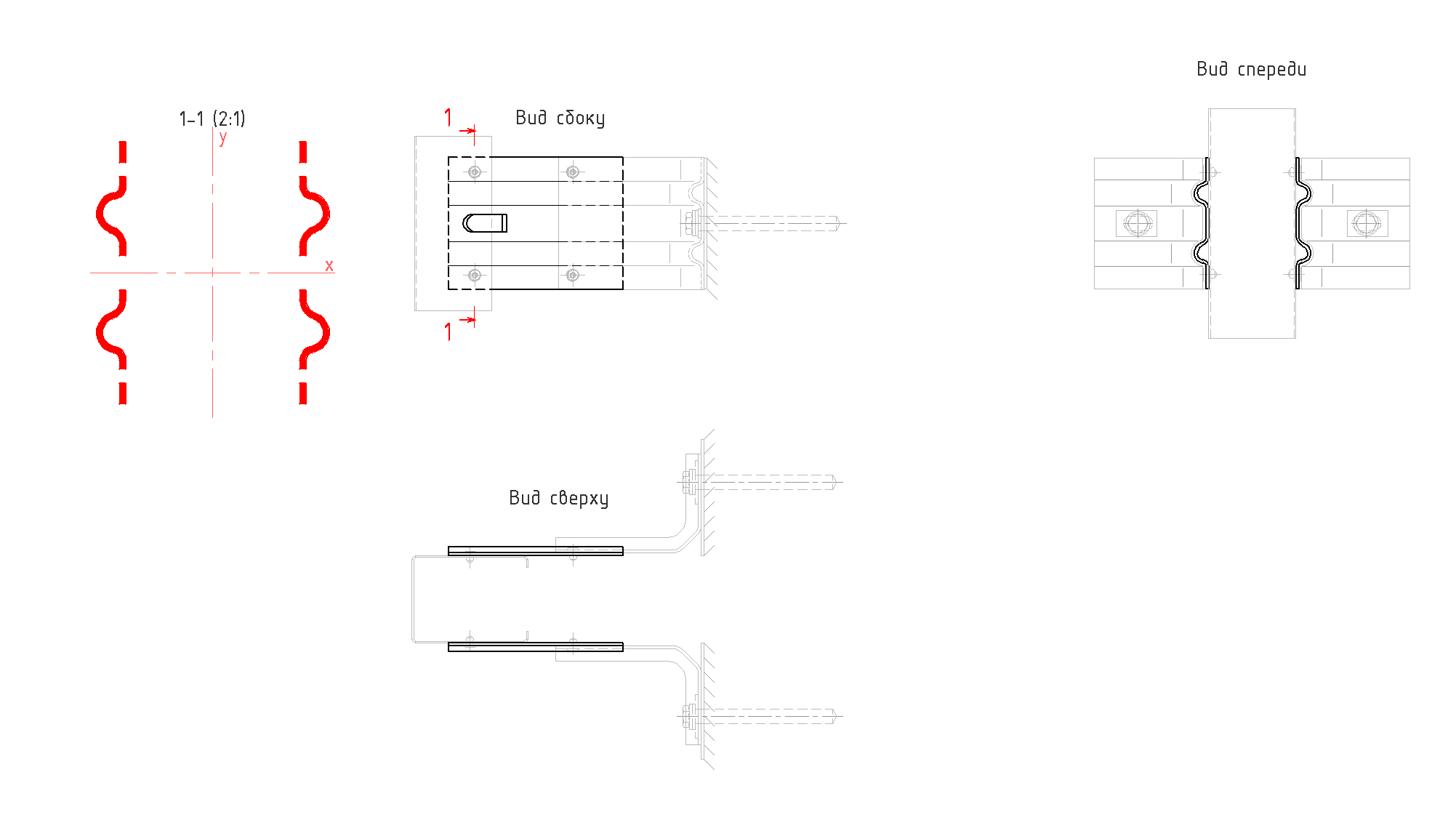

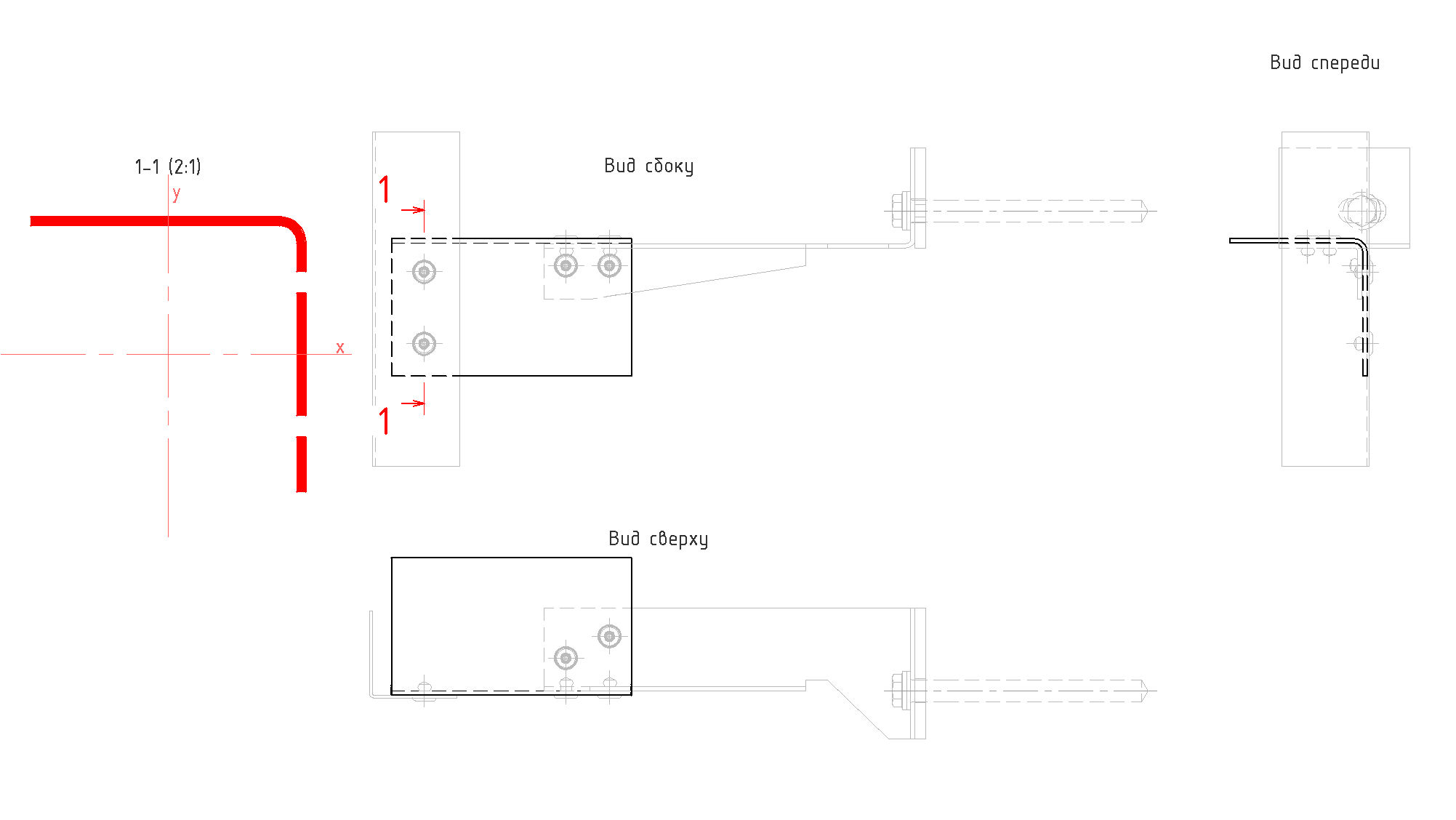

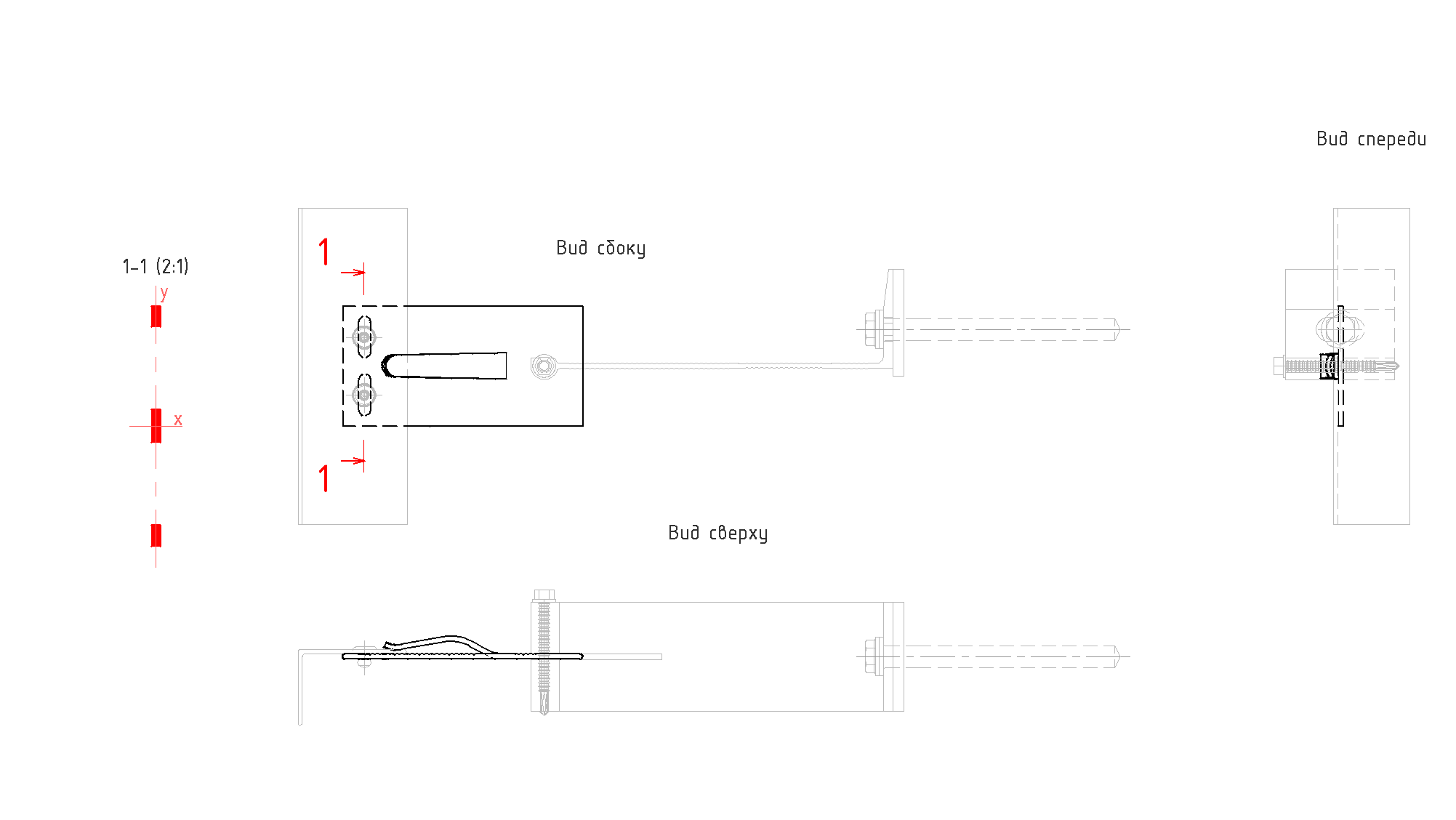

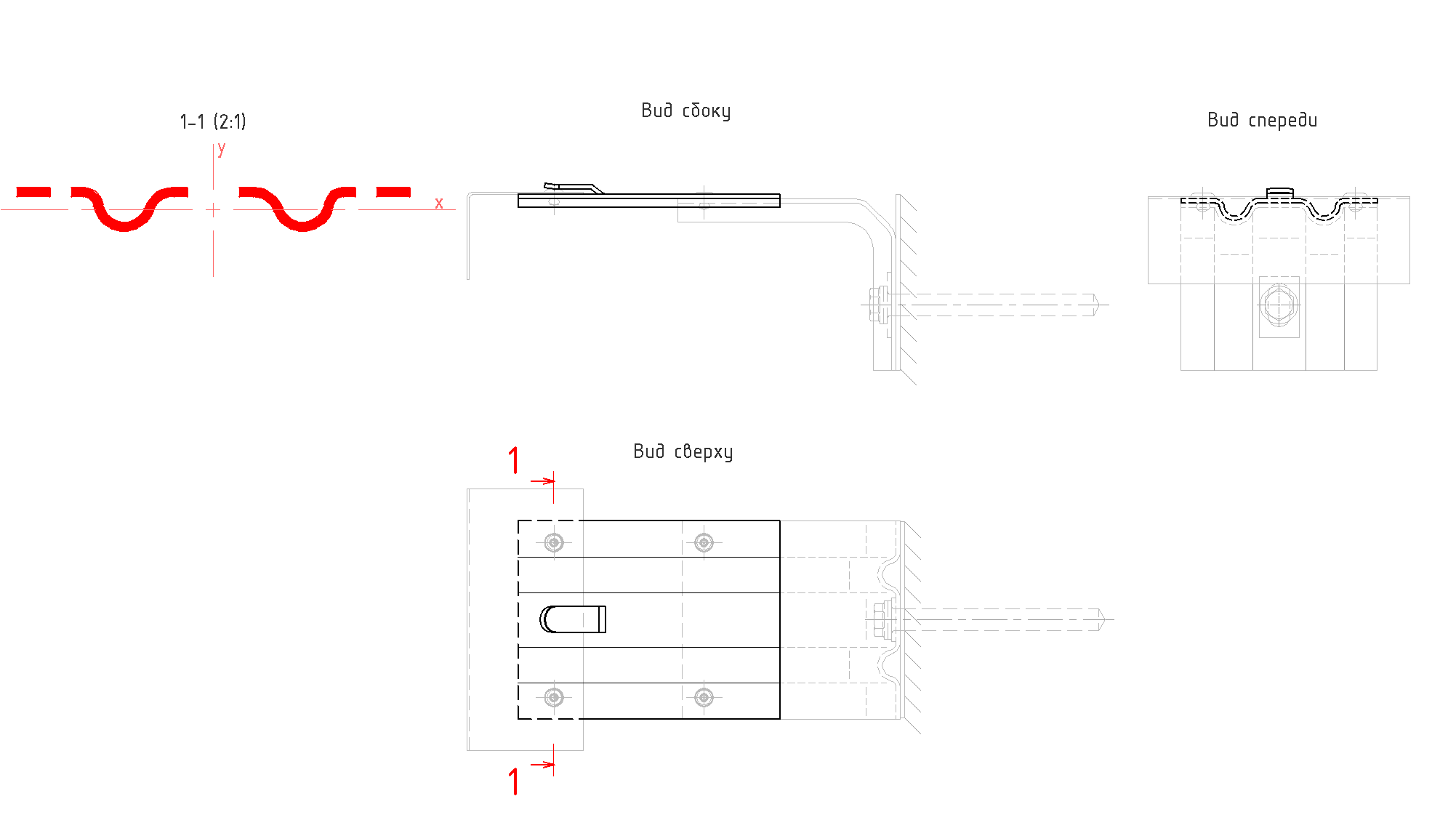

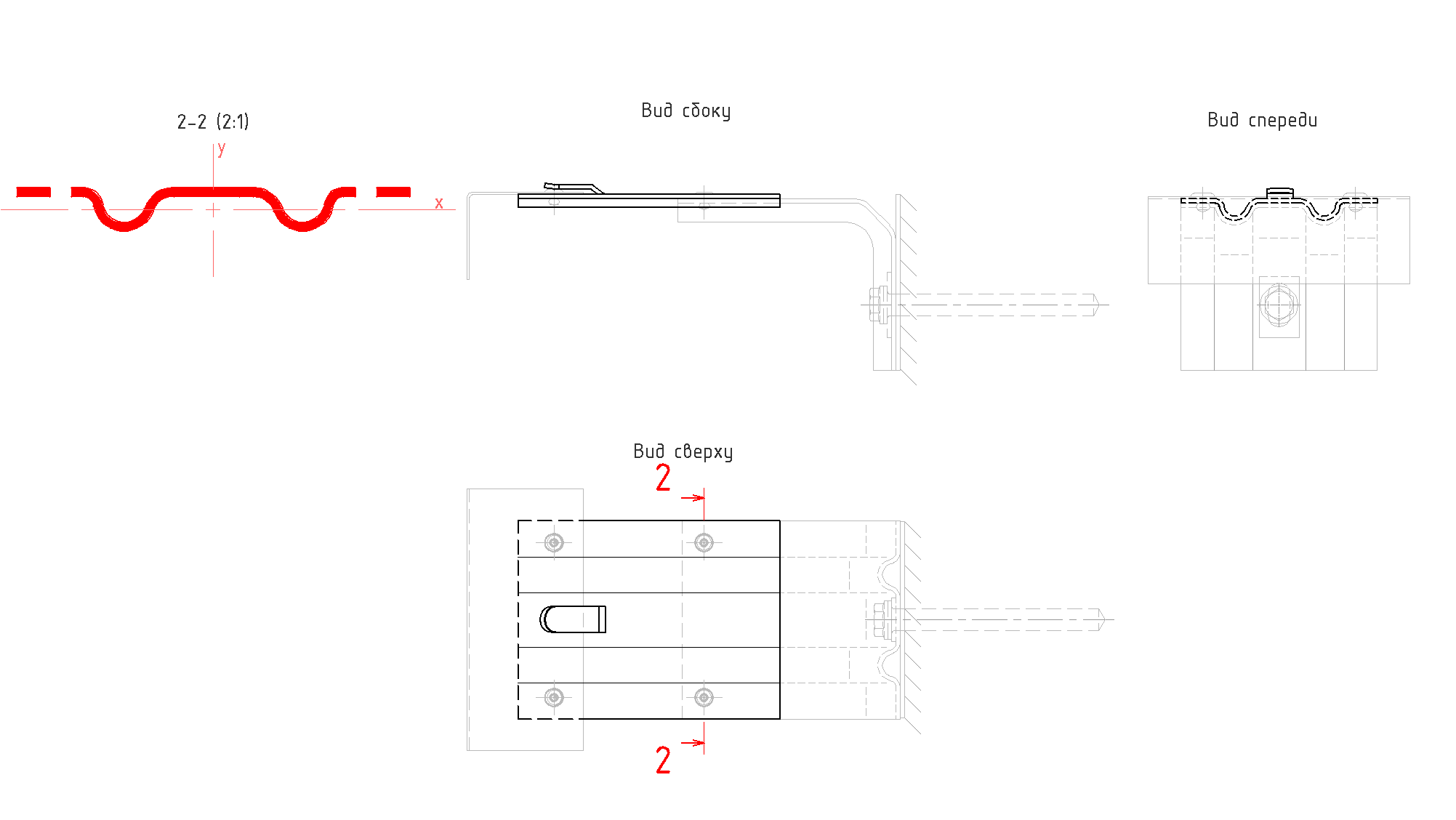

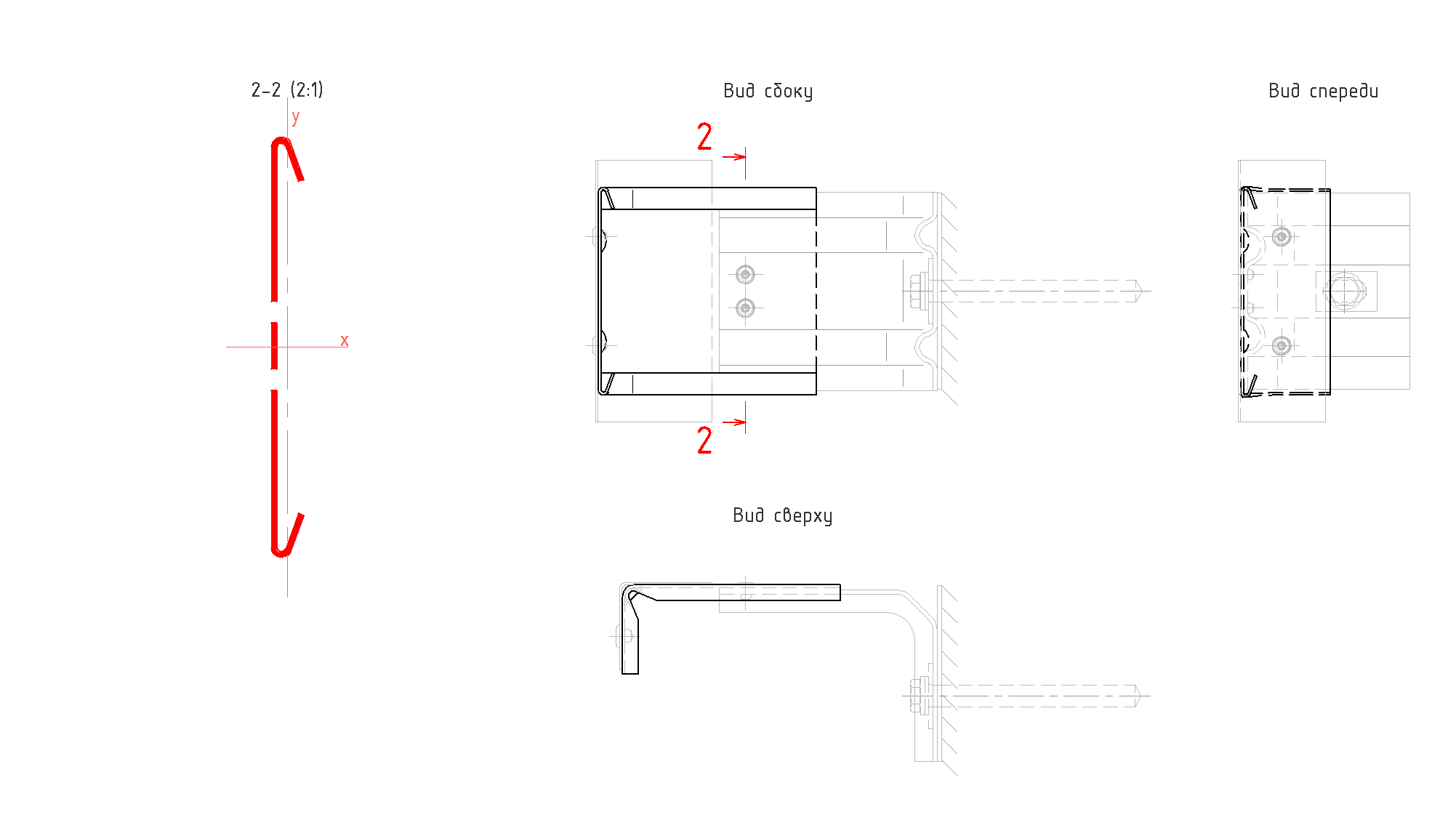

Сечение 1-1. A, см²
Площадь
Поле обязательно к заполнению
Сечение 1-1. Jx, см⁴
Момент инерции относительно оси X
Значение по умолчанию:
0
Сечение 1-1. Wx, см³
Момент сопротивления относительно оси X
Значение по умолчанию:
0
Сечение 1-1. Jy, см⁴
Момент инерции относительно оси Y
Значение по умолчанию:
0
Сечение 1-1. Wy, см³
Момент сопротивления относительно оси Y
Значение по умолчанию:
0

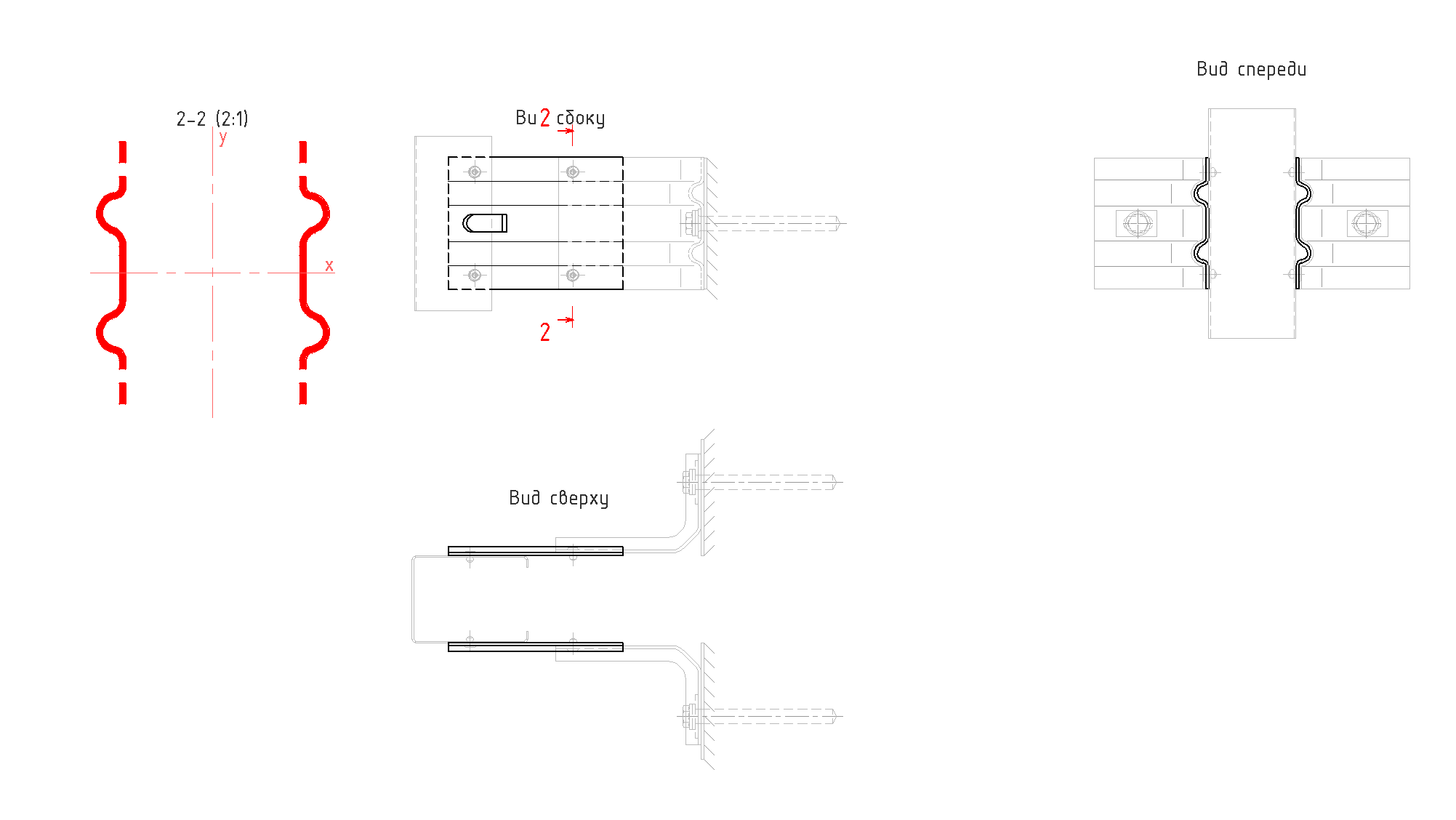

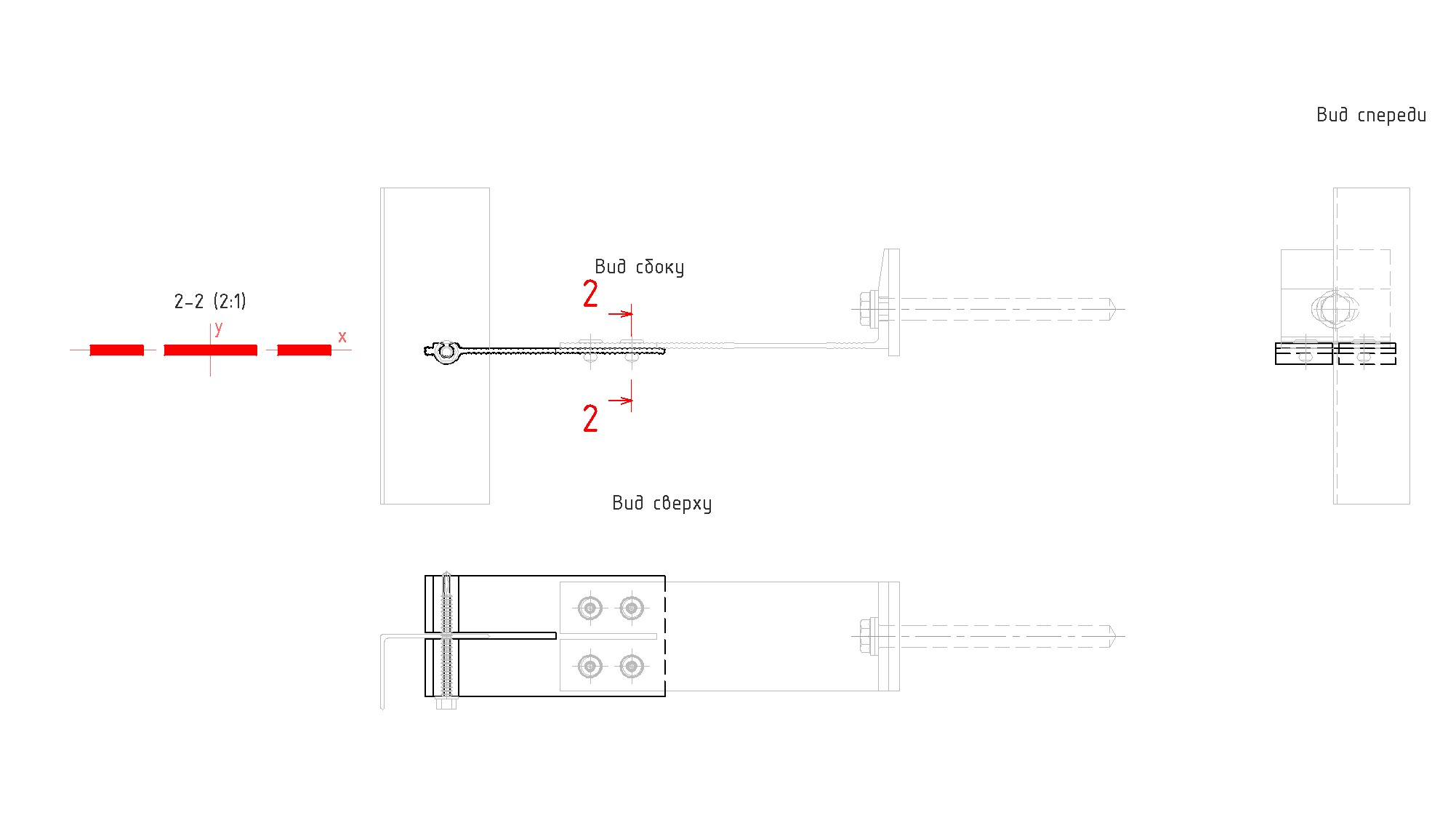

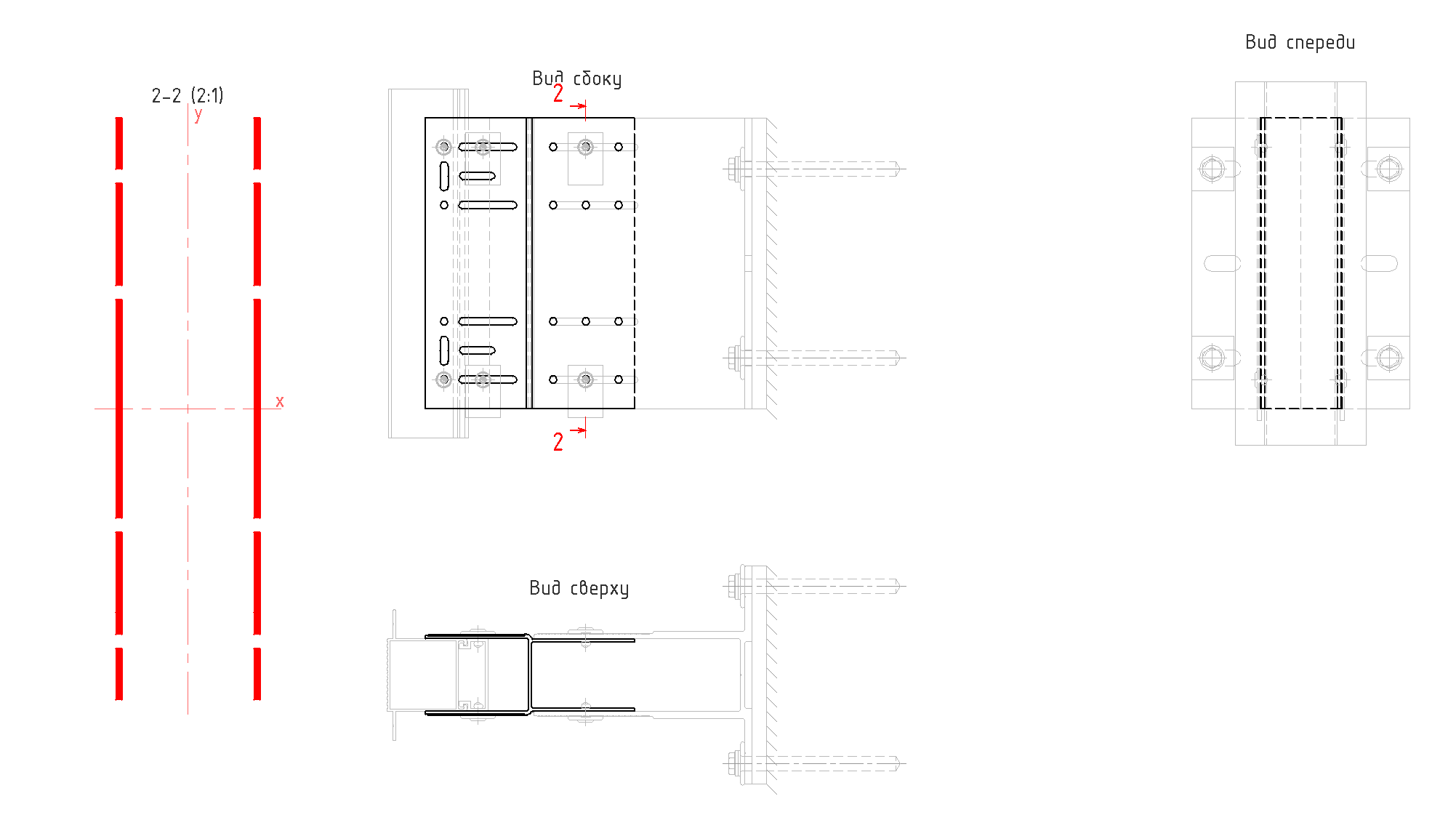

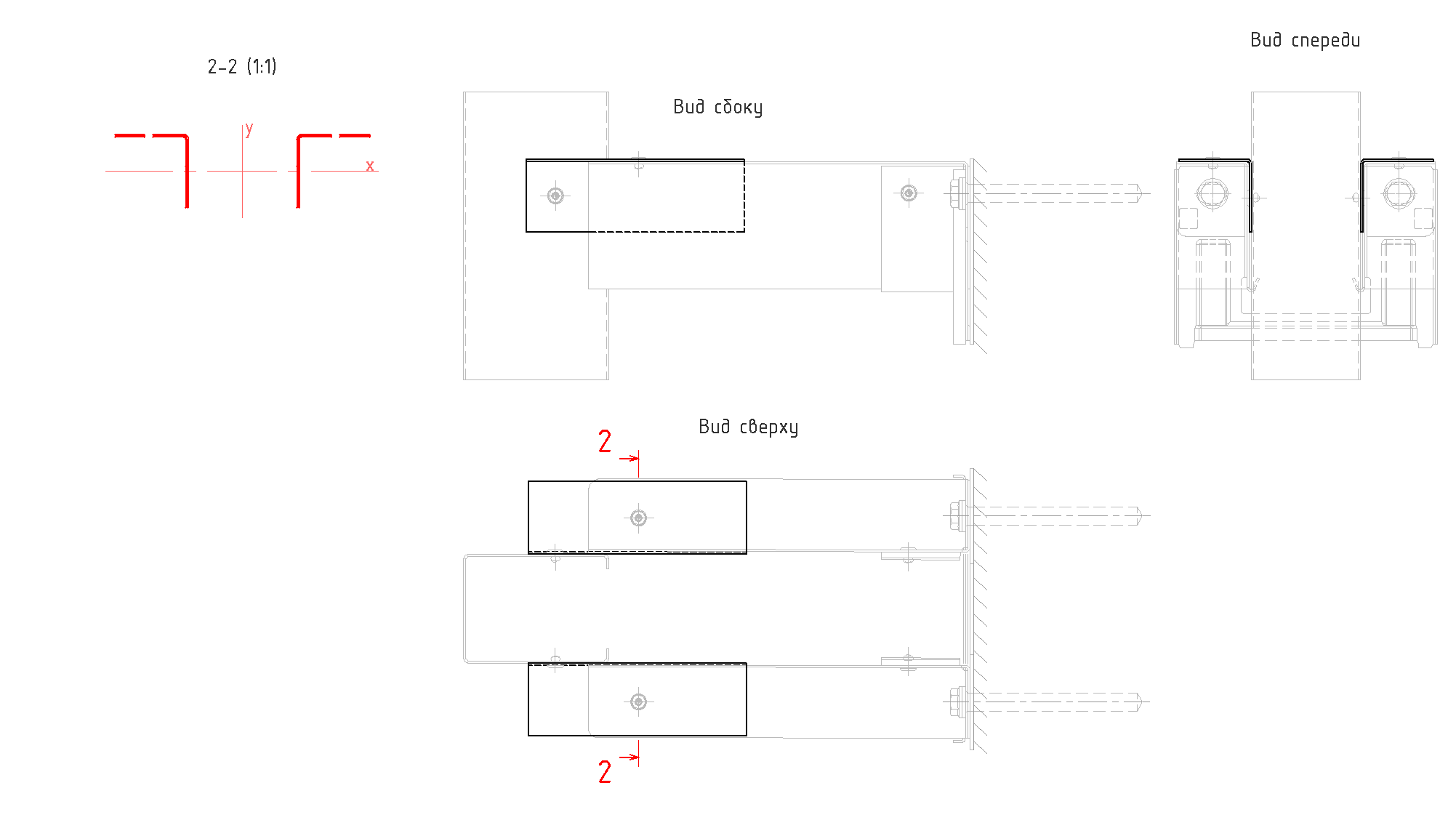

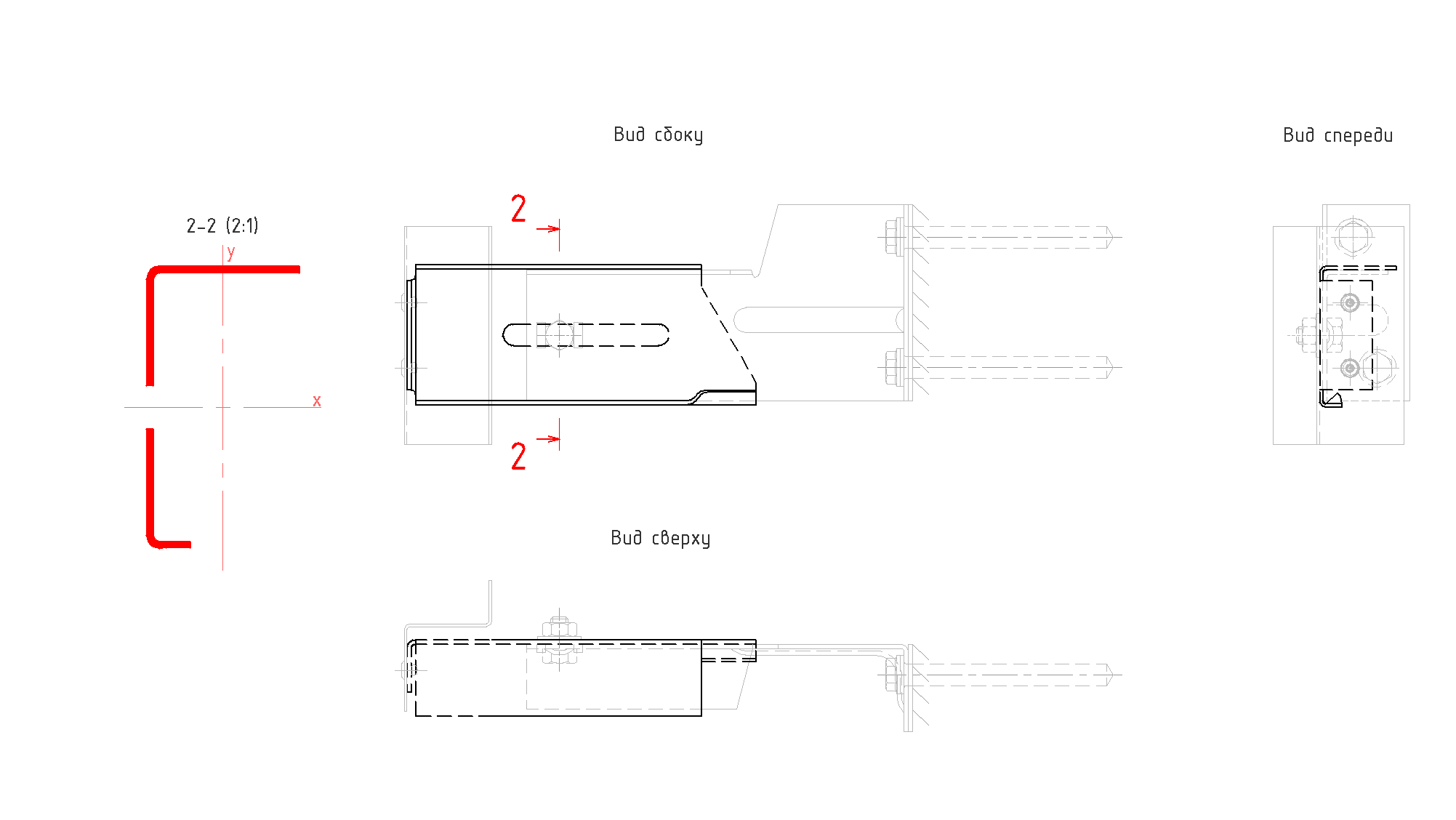

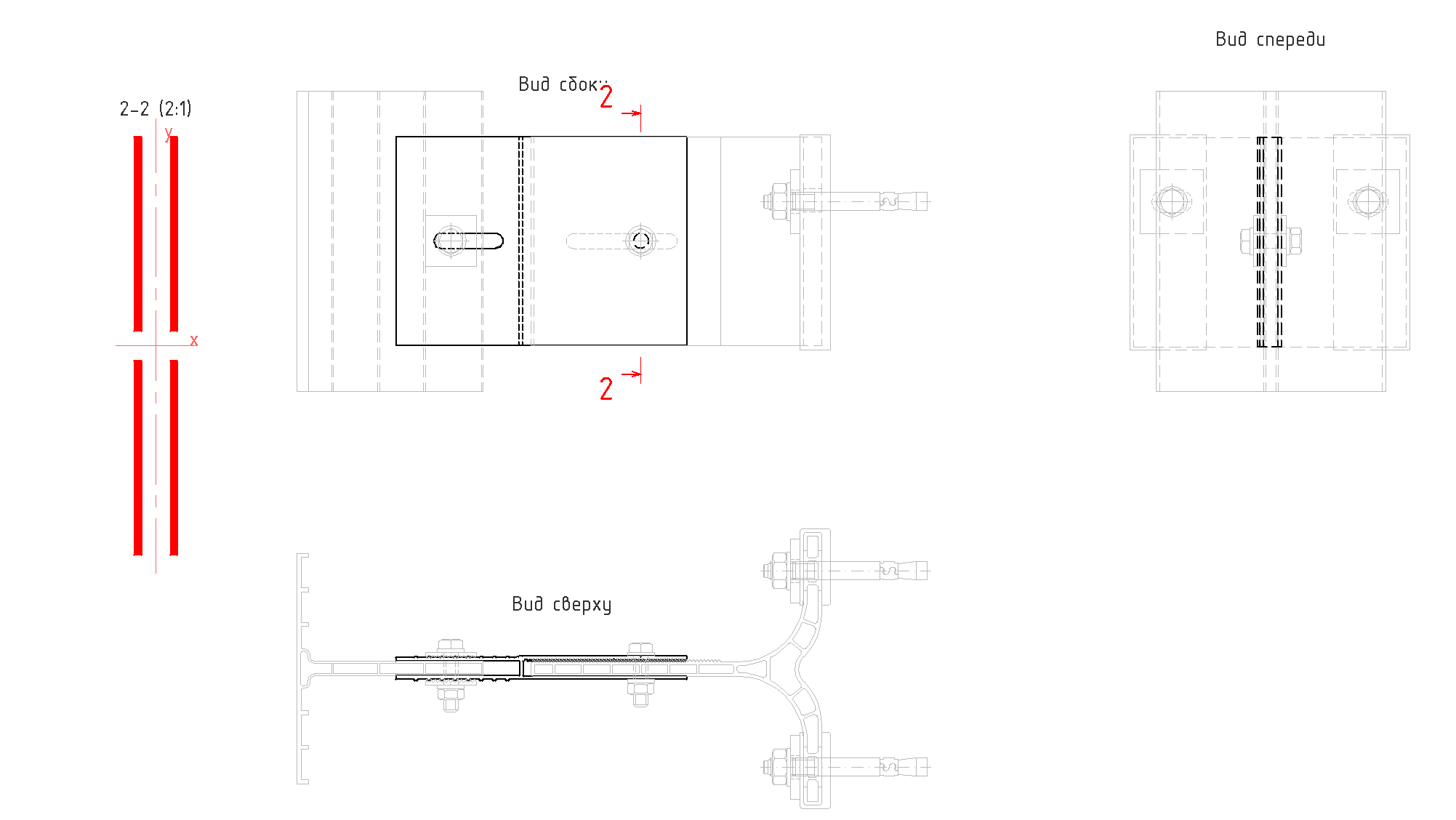

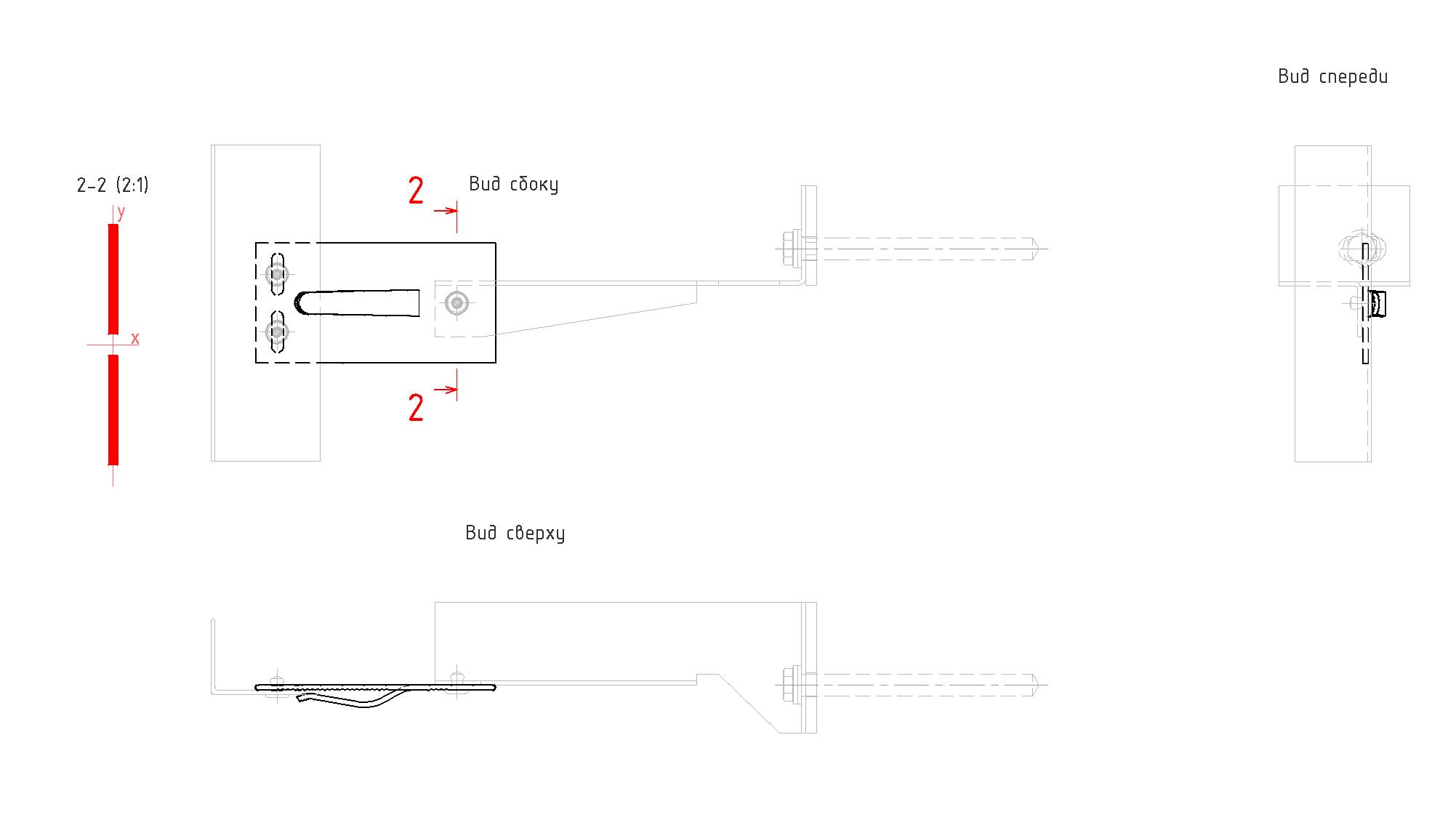

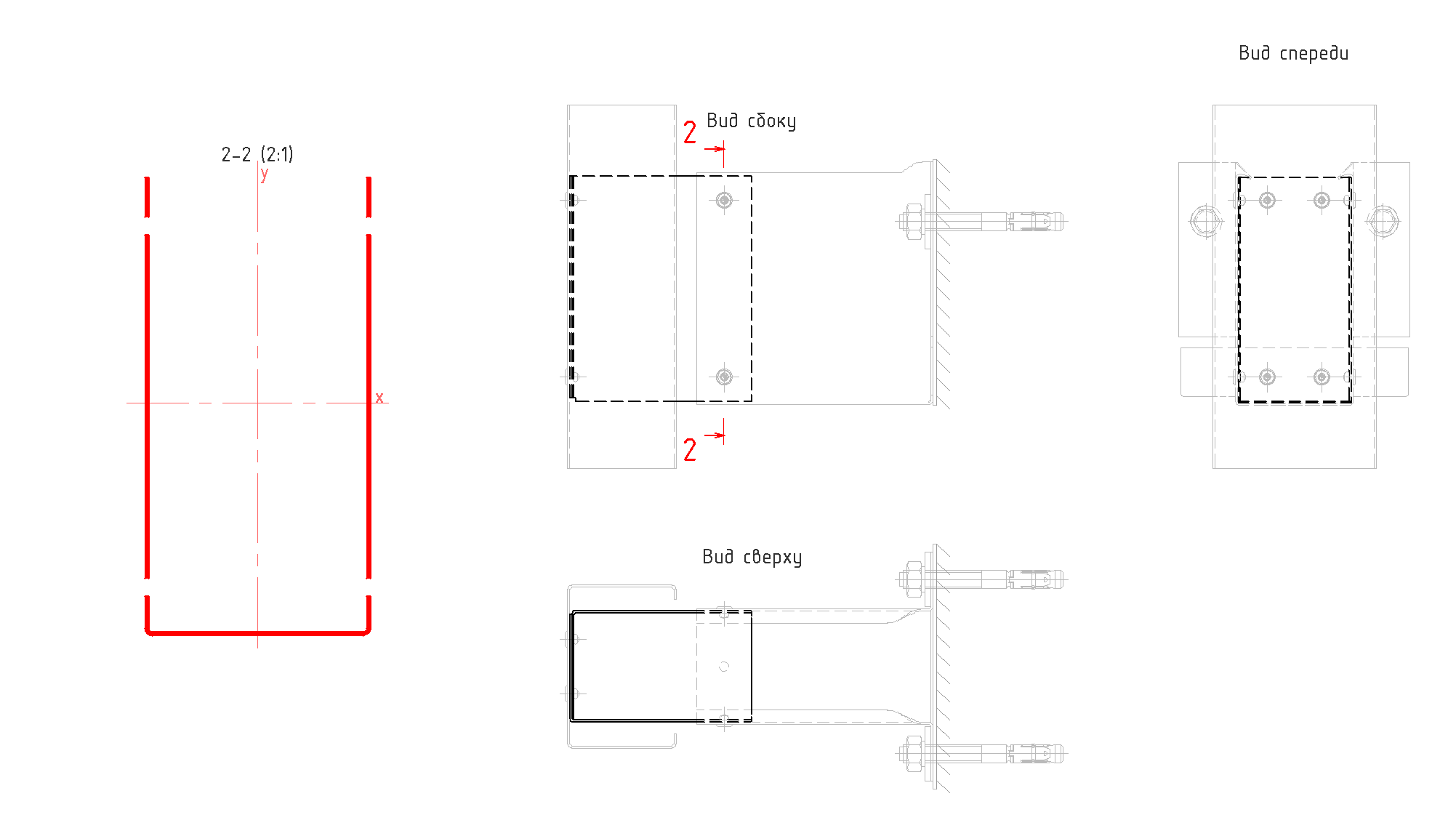

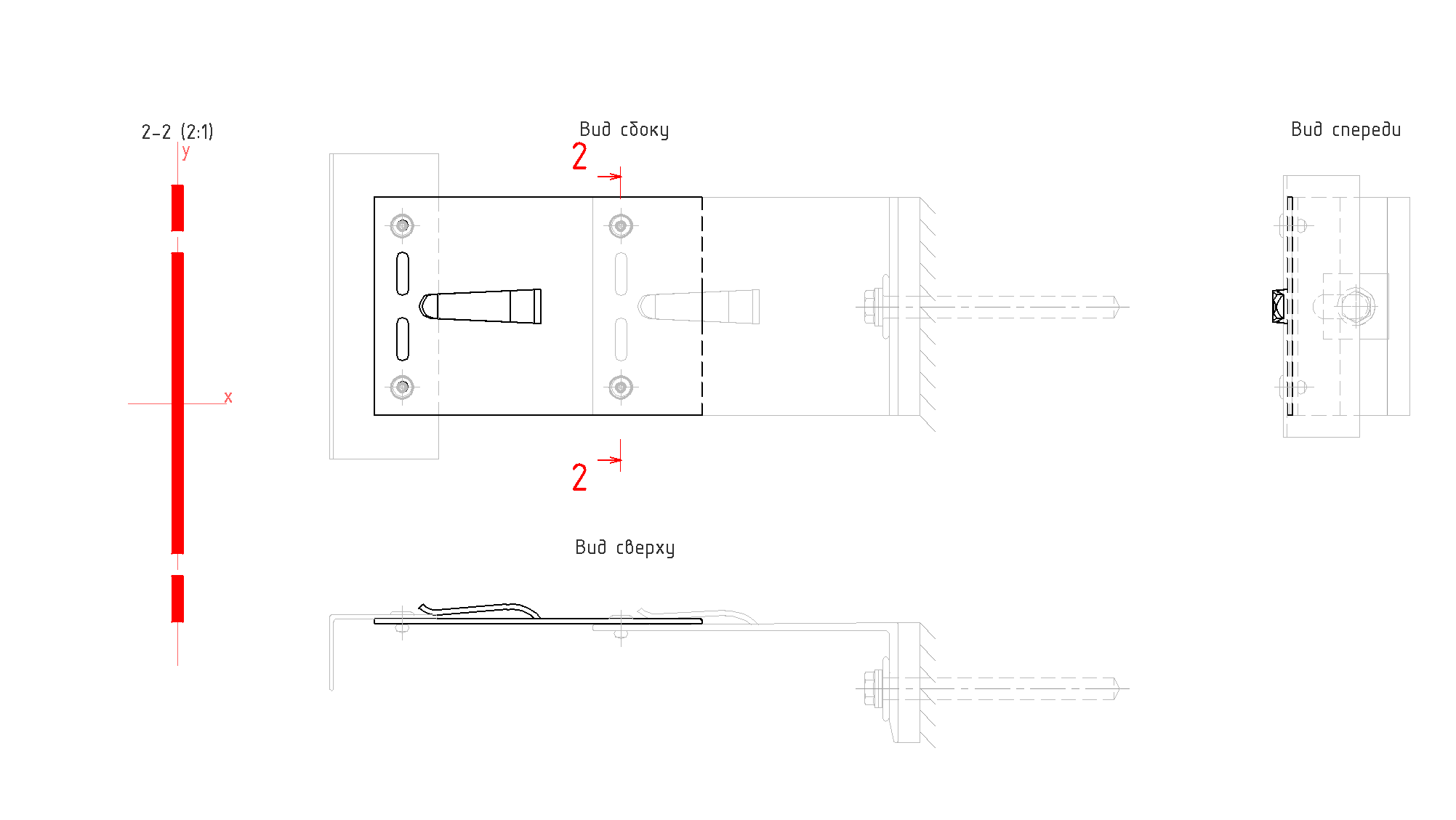

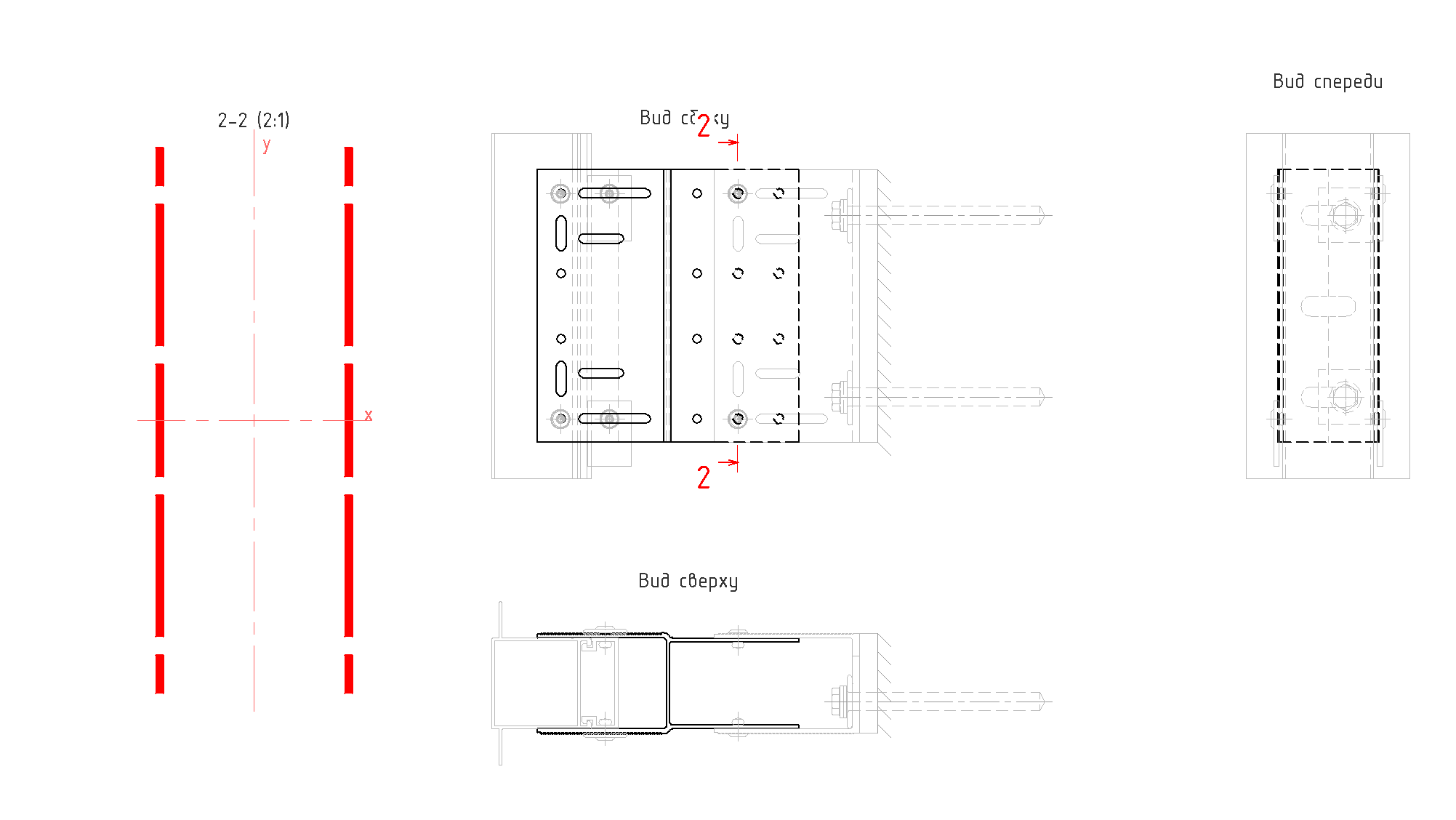

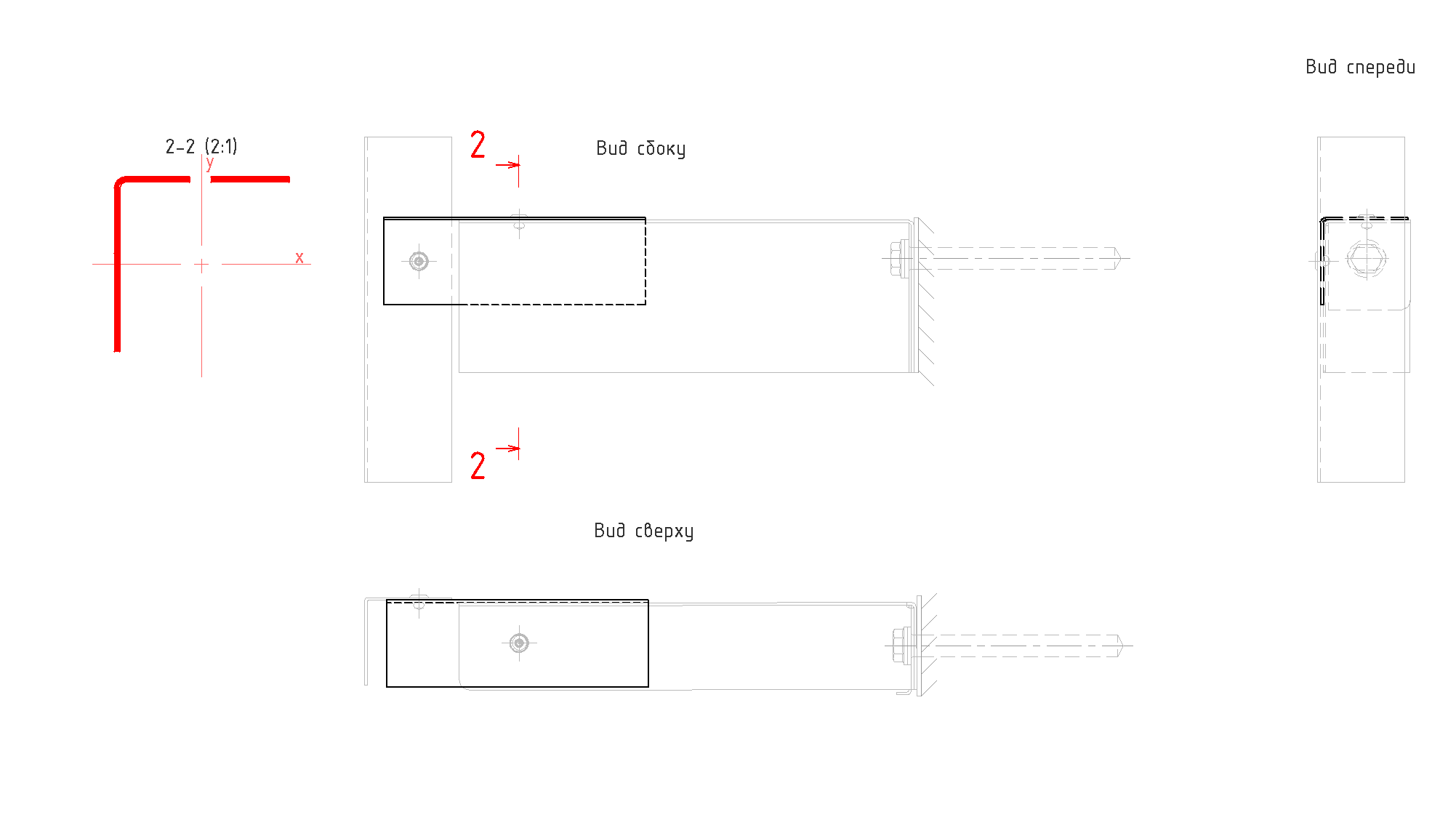

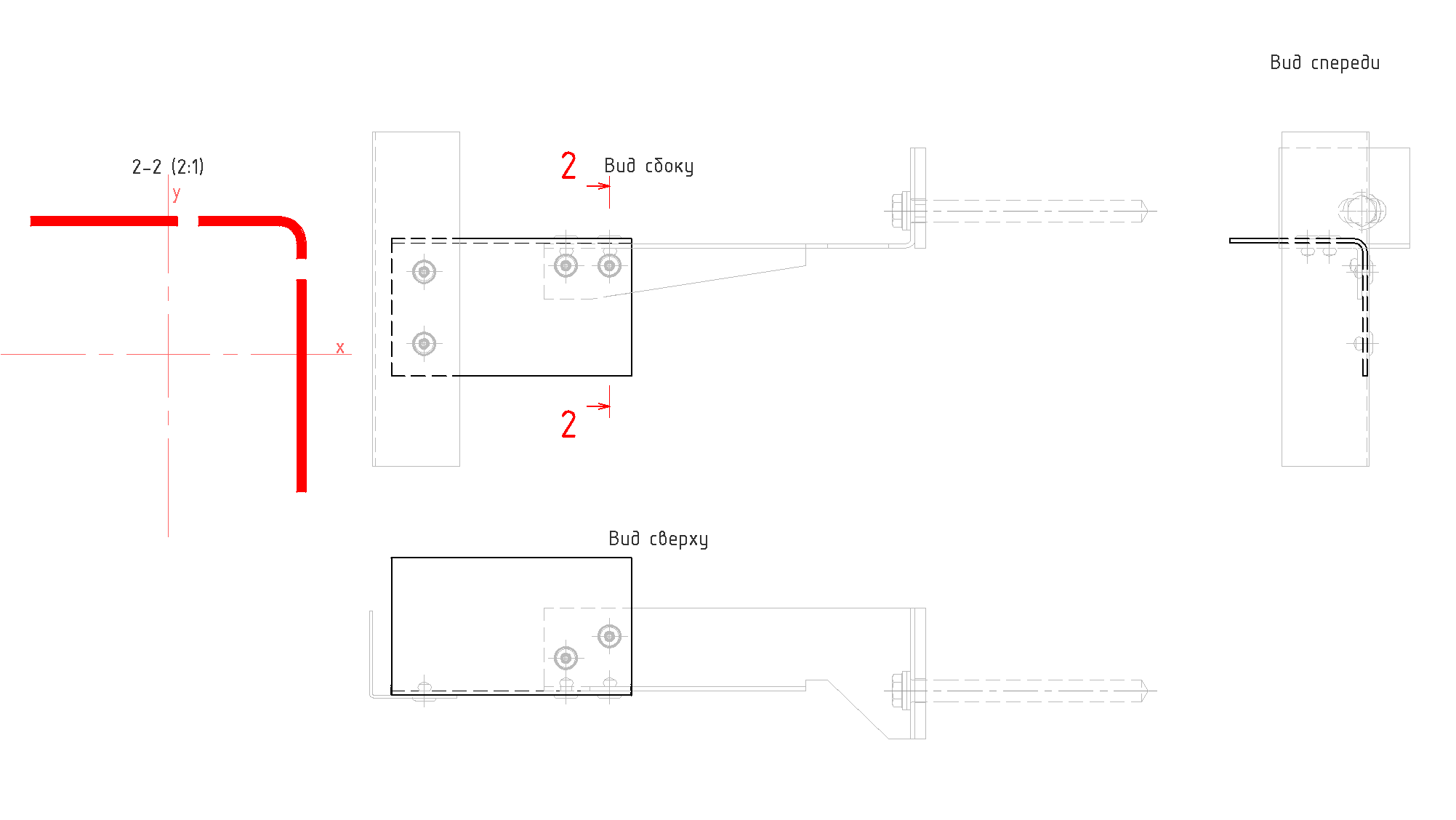

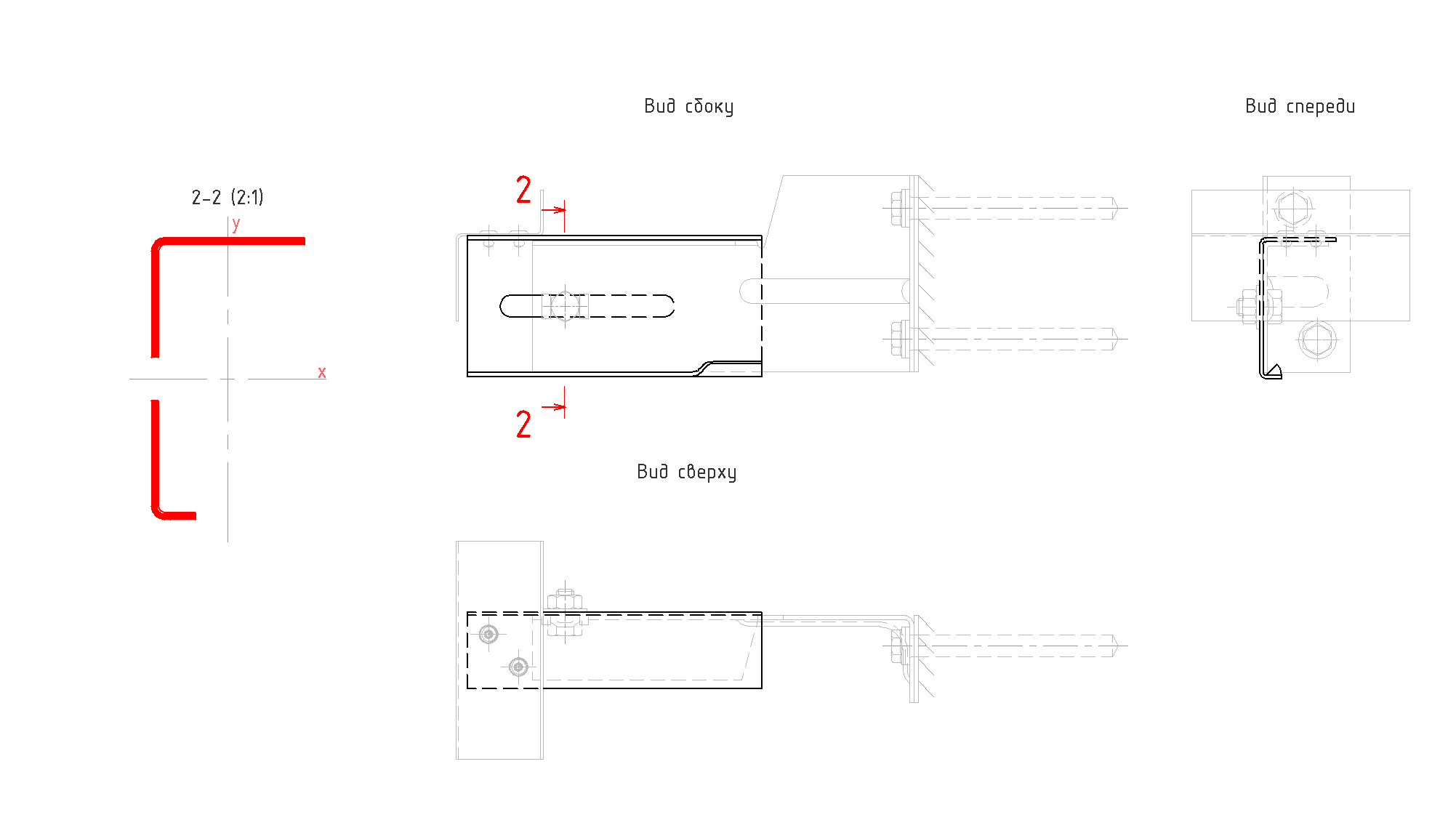

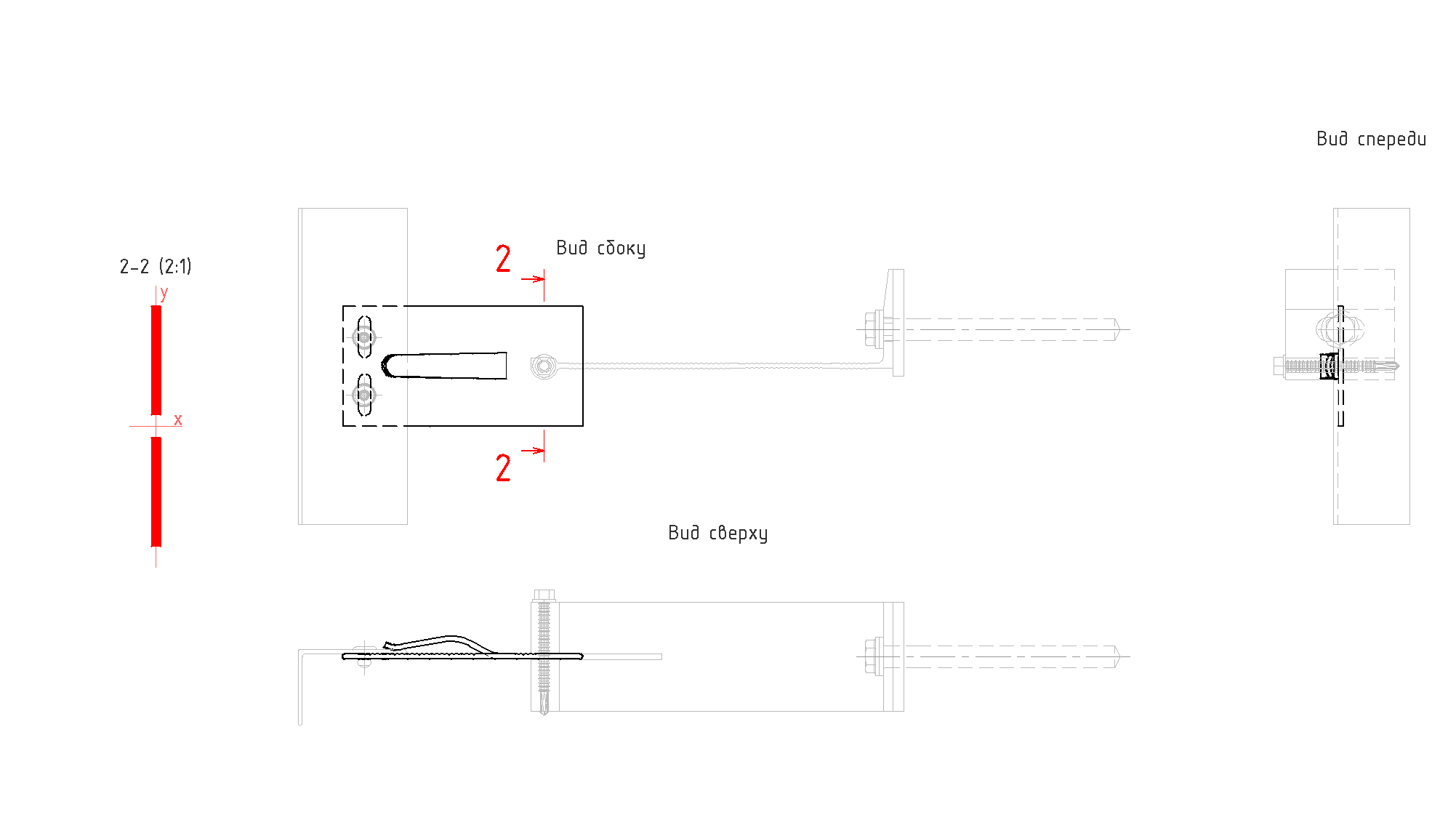

Сечение 2-2. A, см²
Площадь
Значение по умолчанию:
0
Сечение 2-2. Jx, см⁴
Момент инерции относительно оси X
Поле обязательно к заполнению
Сечение 2-2. Wx, см³
Момент сопротивления относительно оси X
Поле обязательно к заполнению
Сечение 2-2. Jy, см⁴
Момент инерции относительно оси Y
Значение по умолчанию:
0
Сечение 2-2. Wy, см³
Момент сопротивления относительно оси Y
Значение по умолчанию:
0

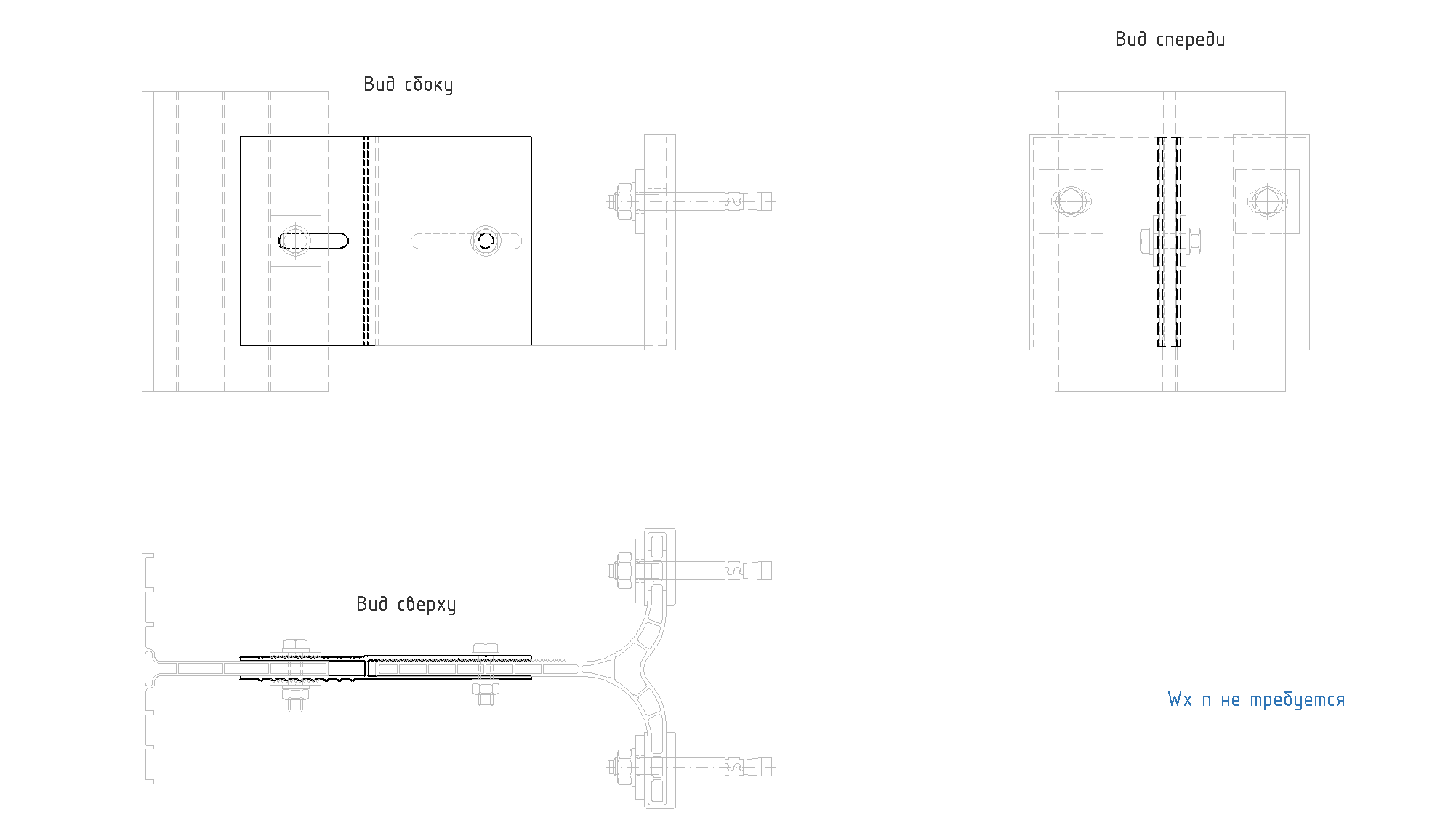

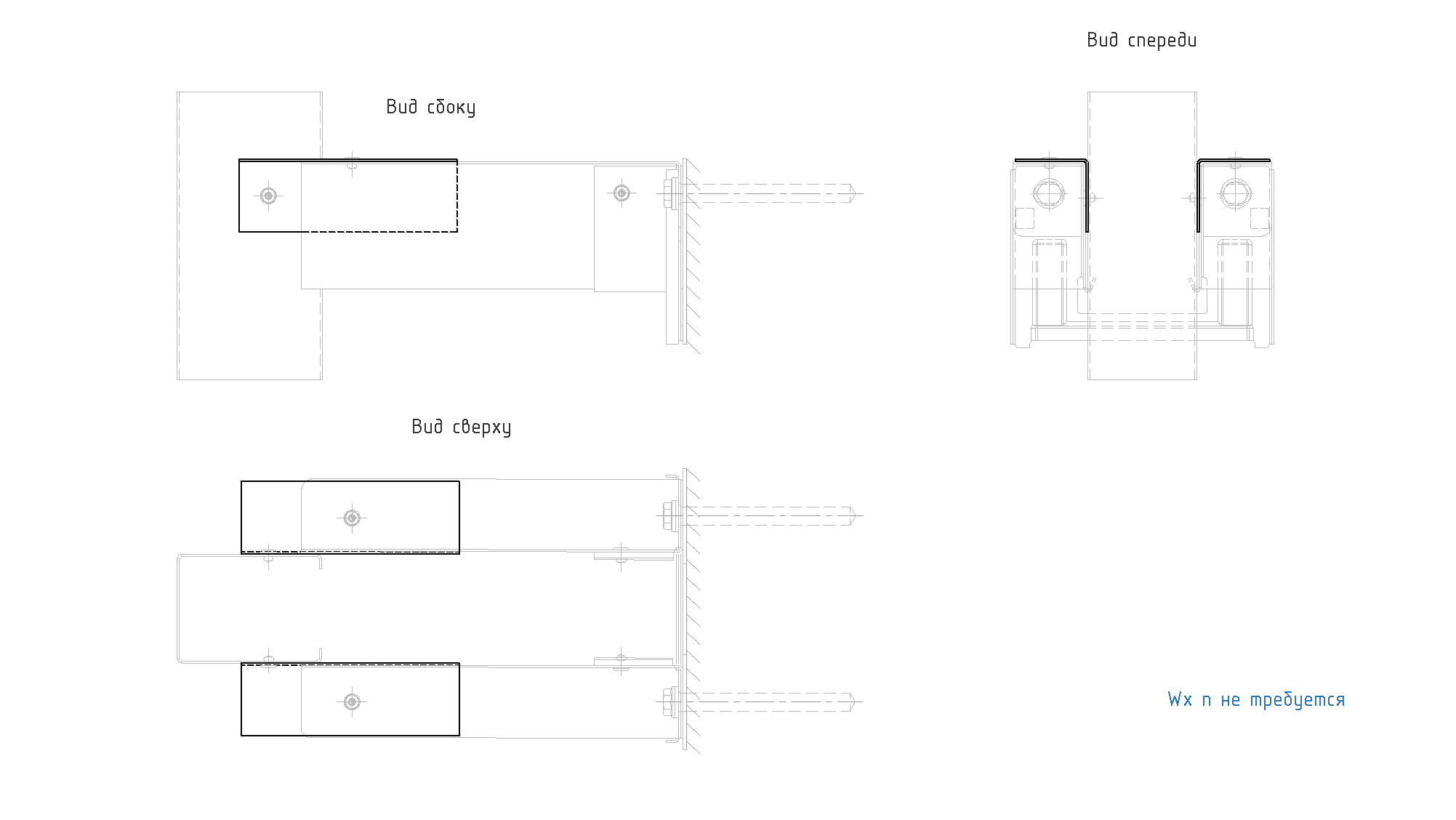

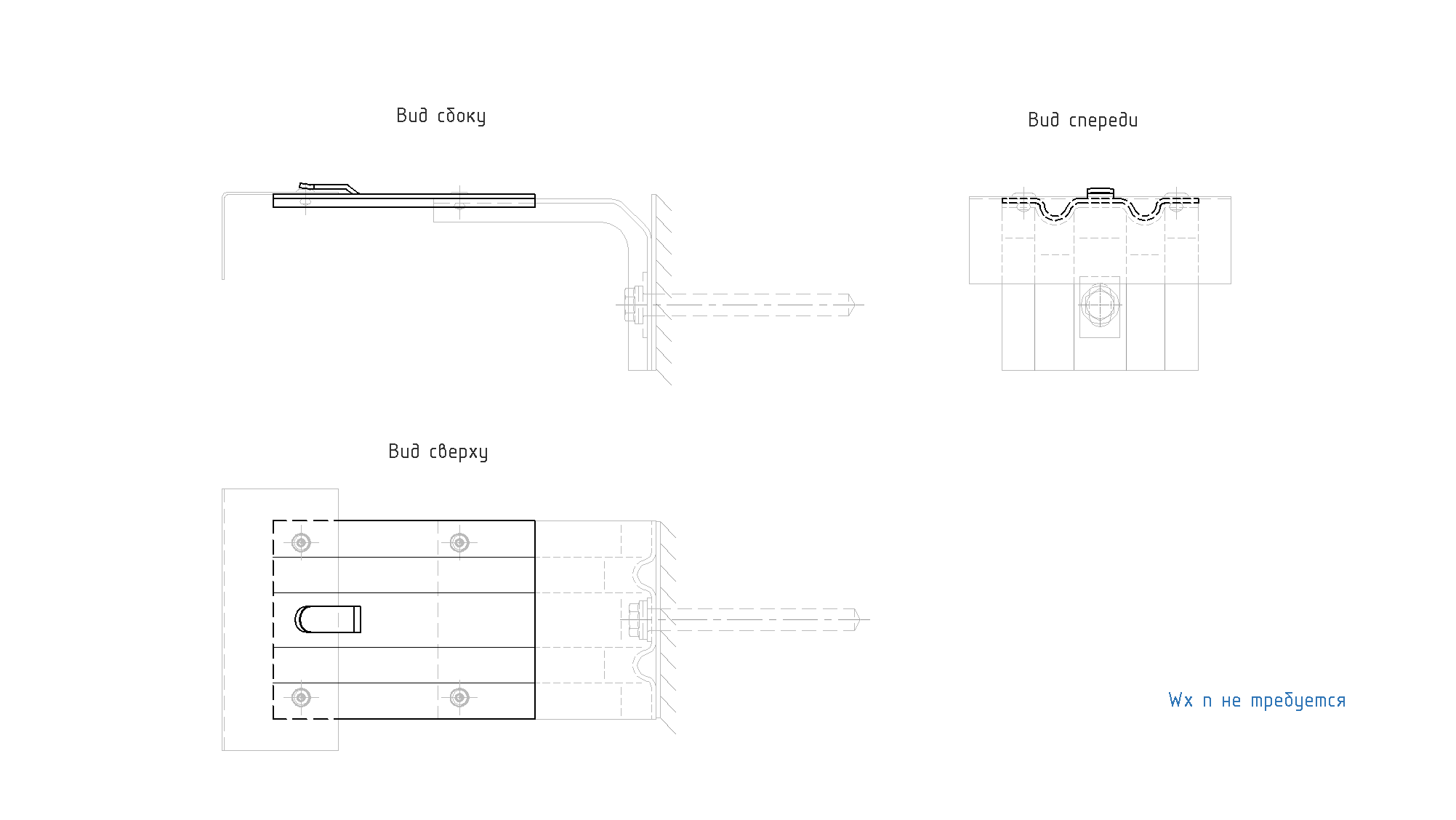

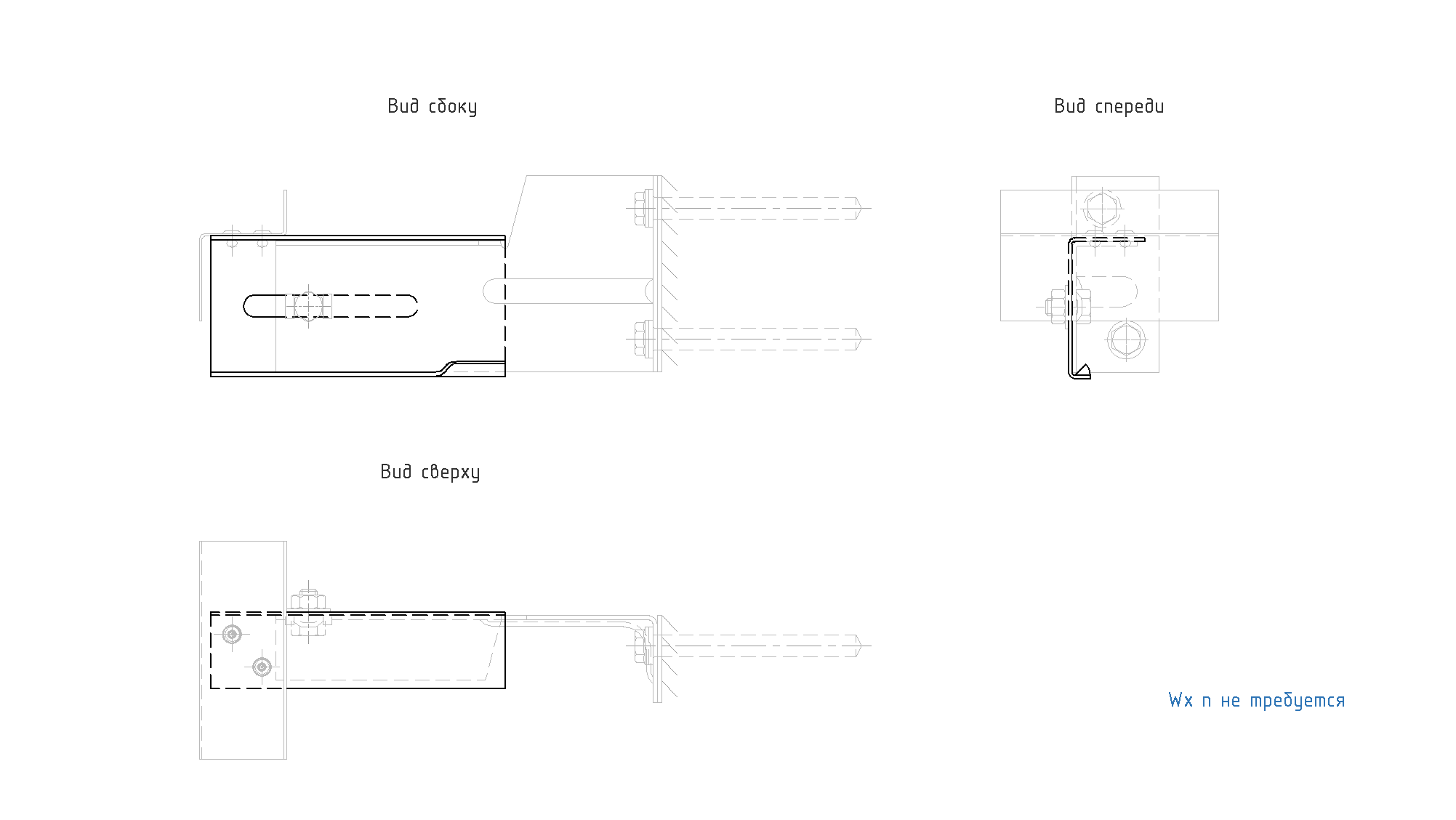

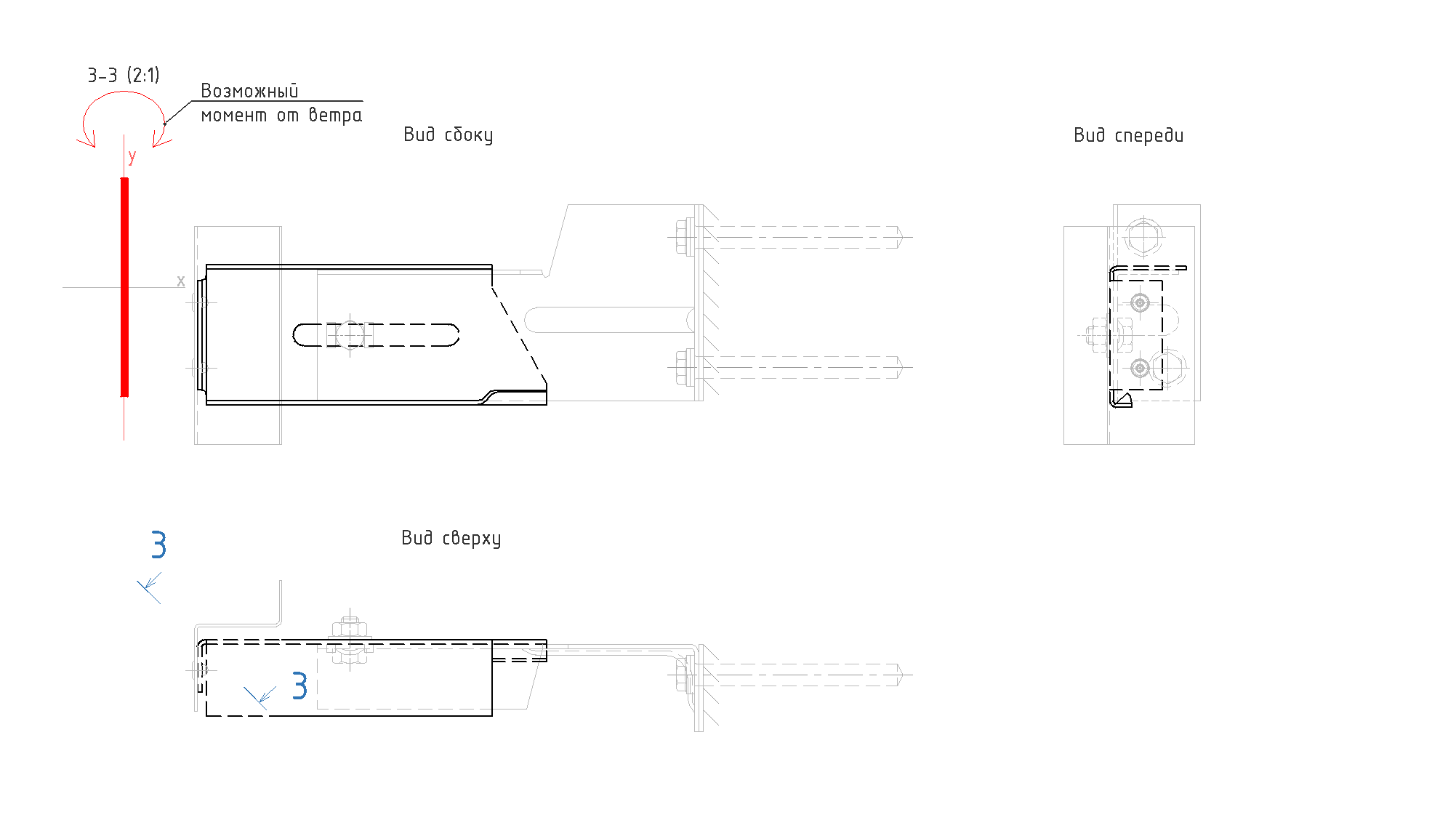

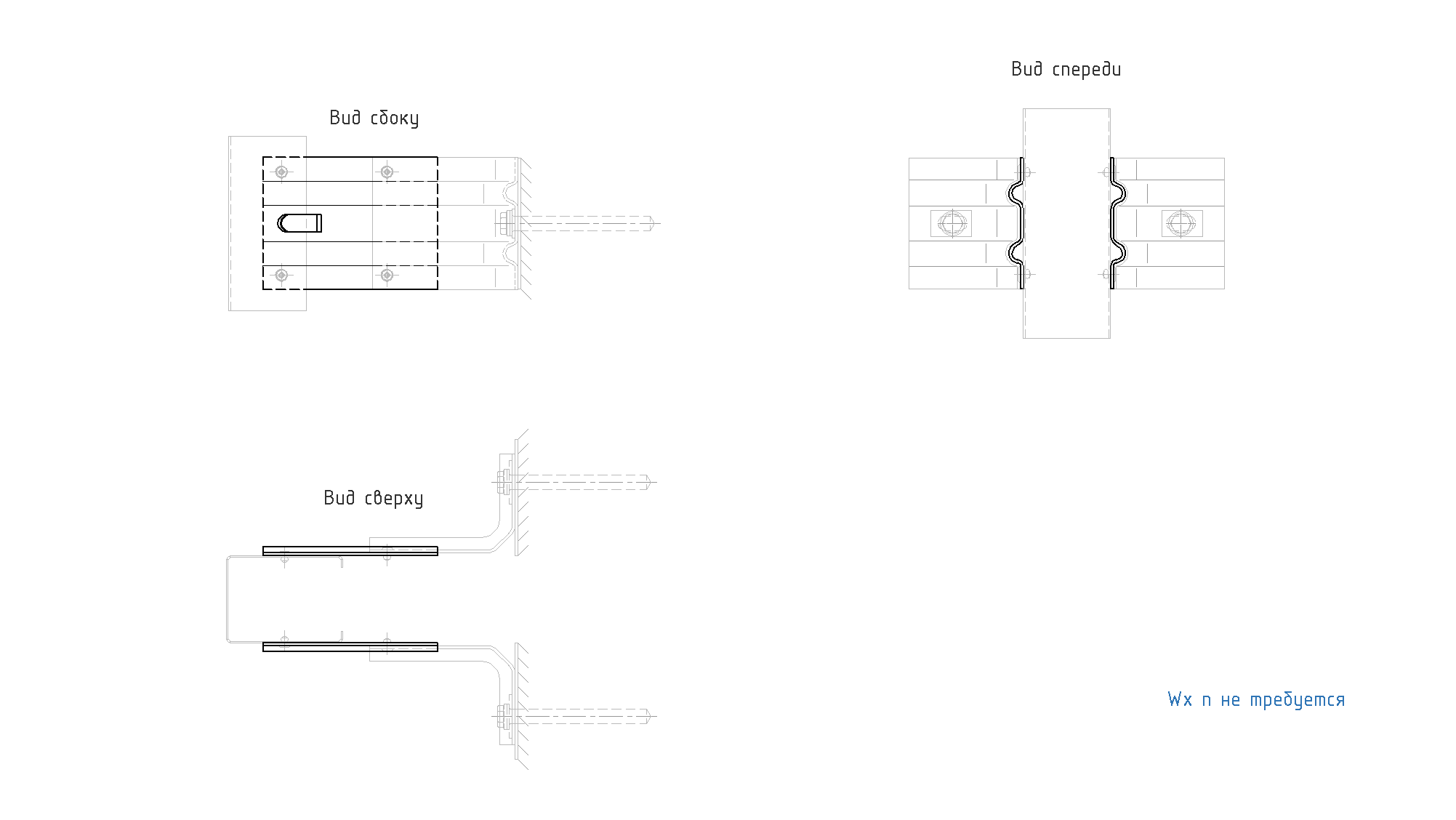

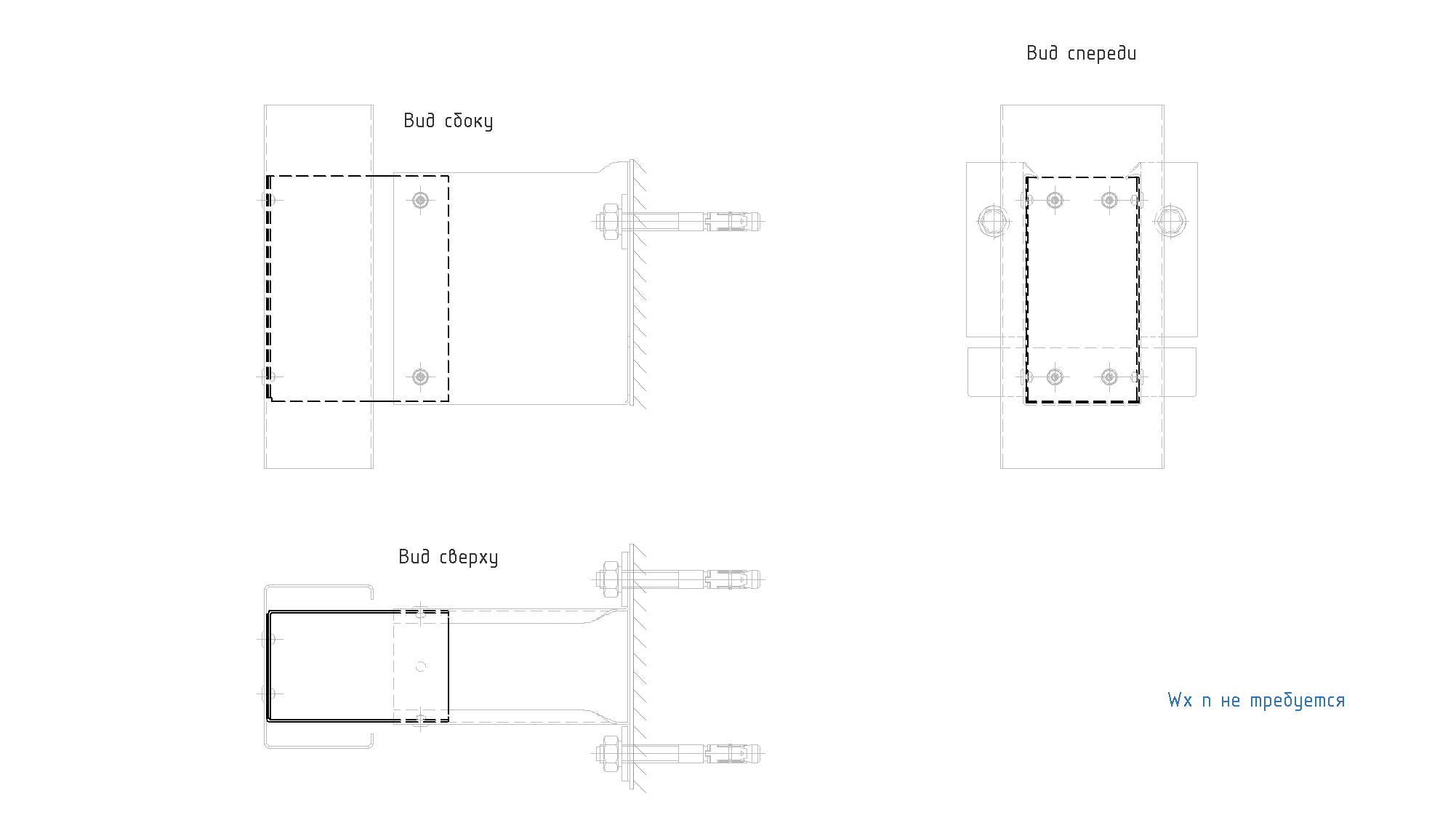

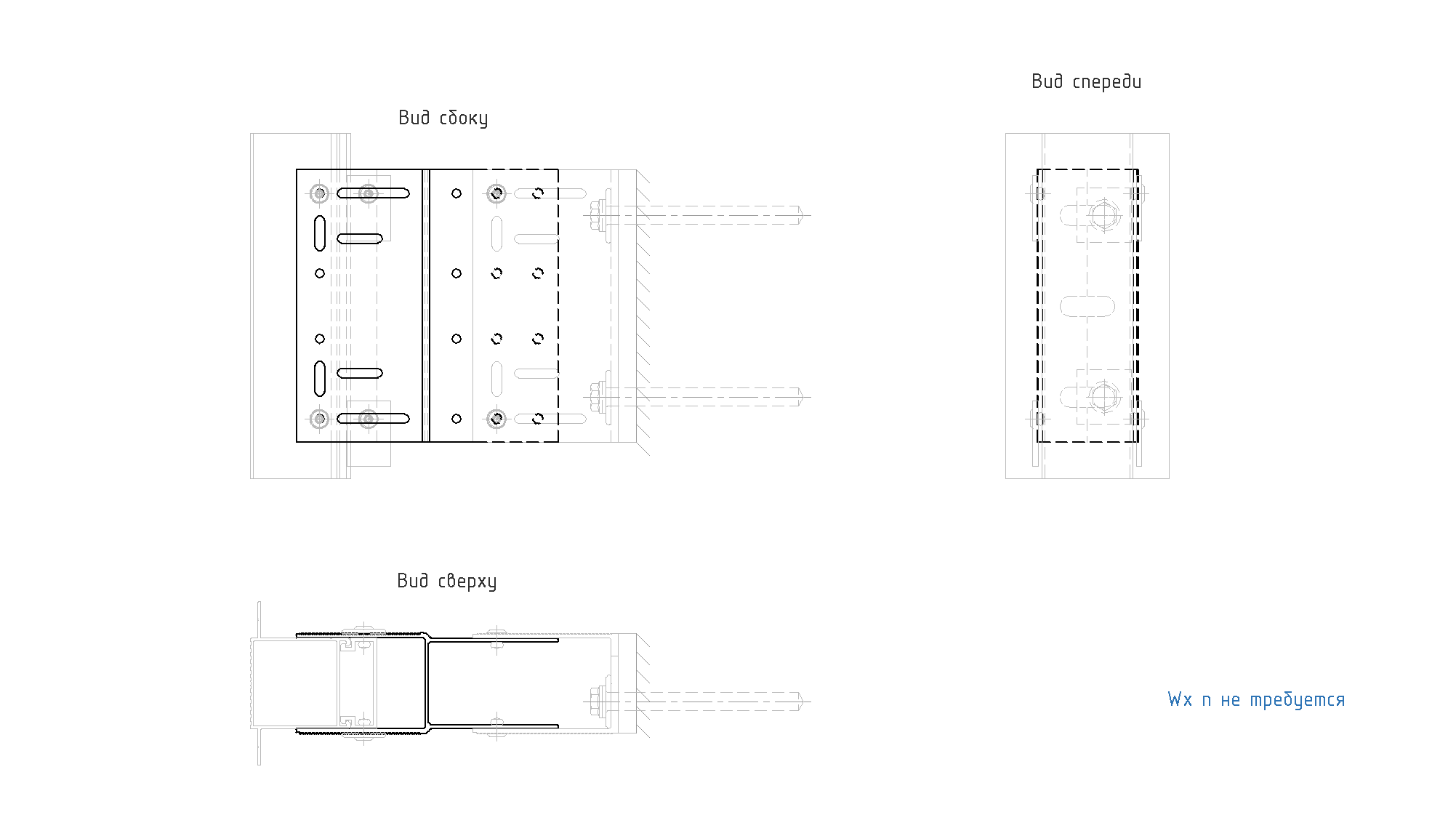

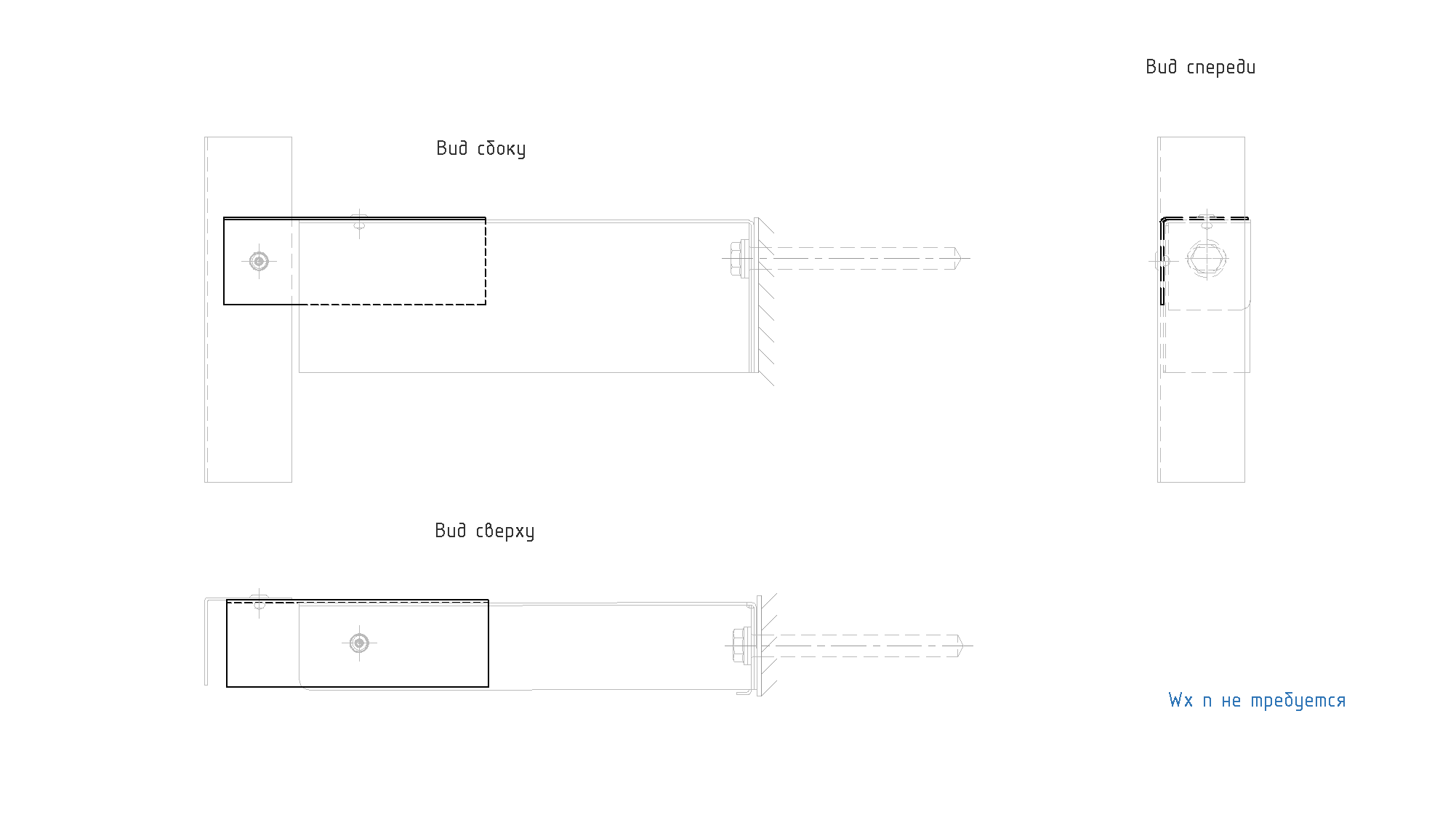

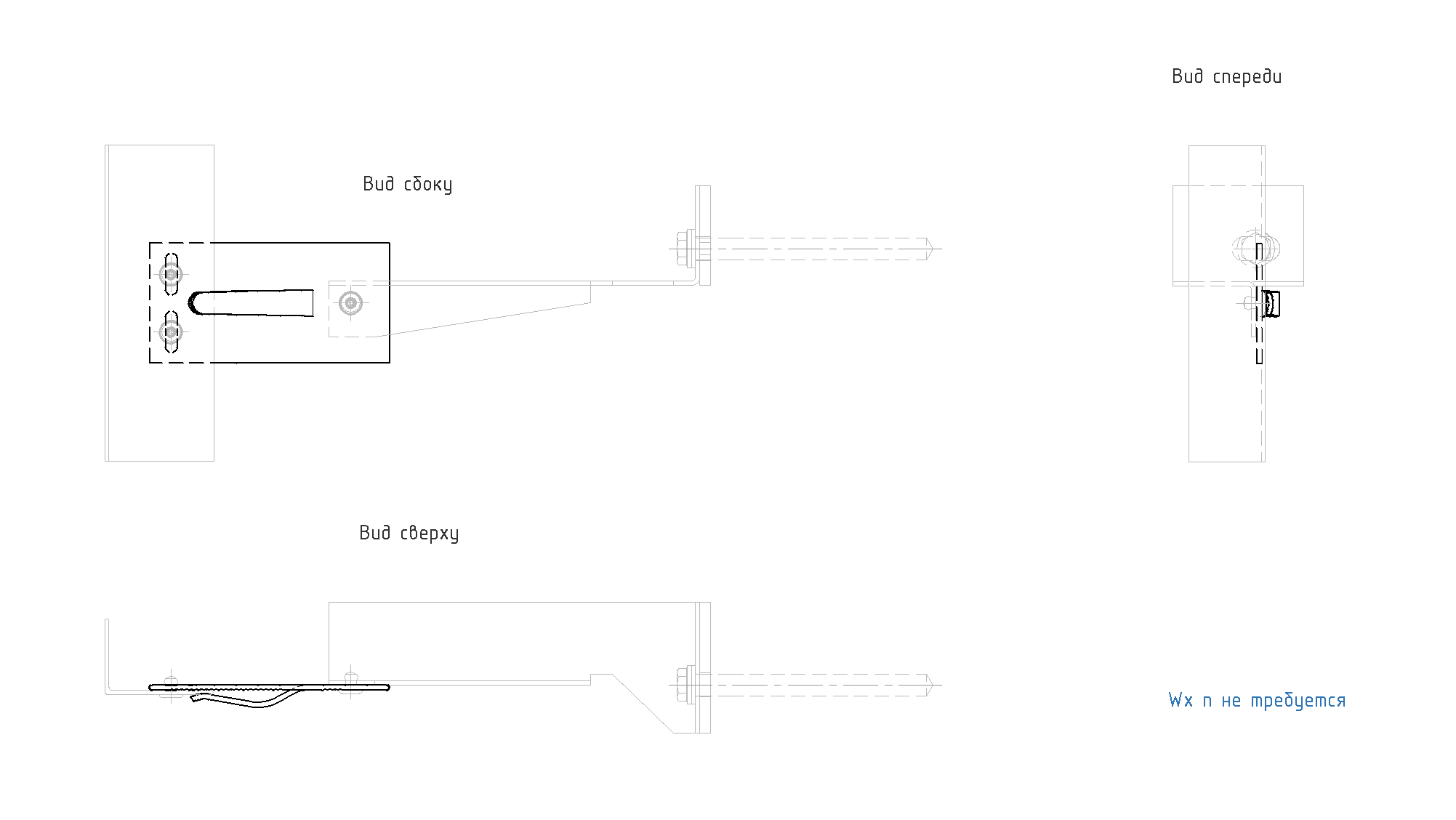

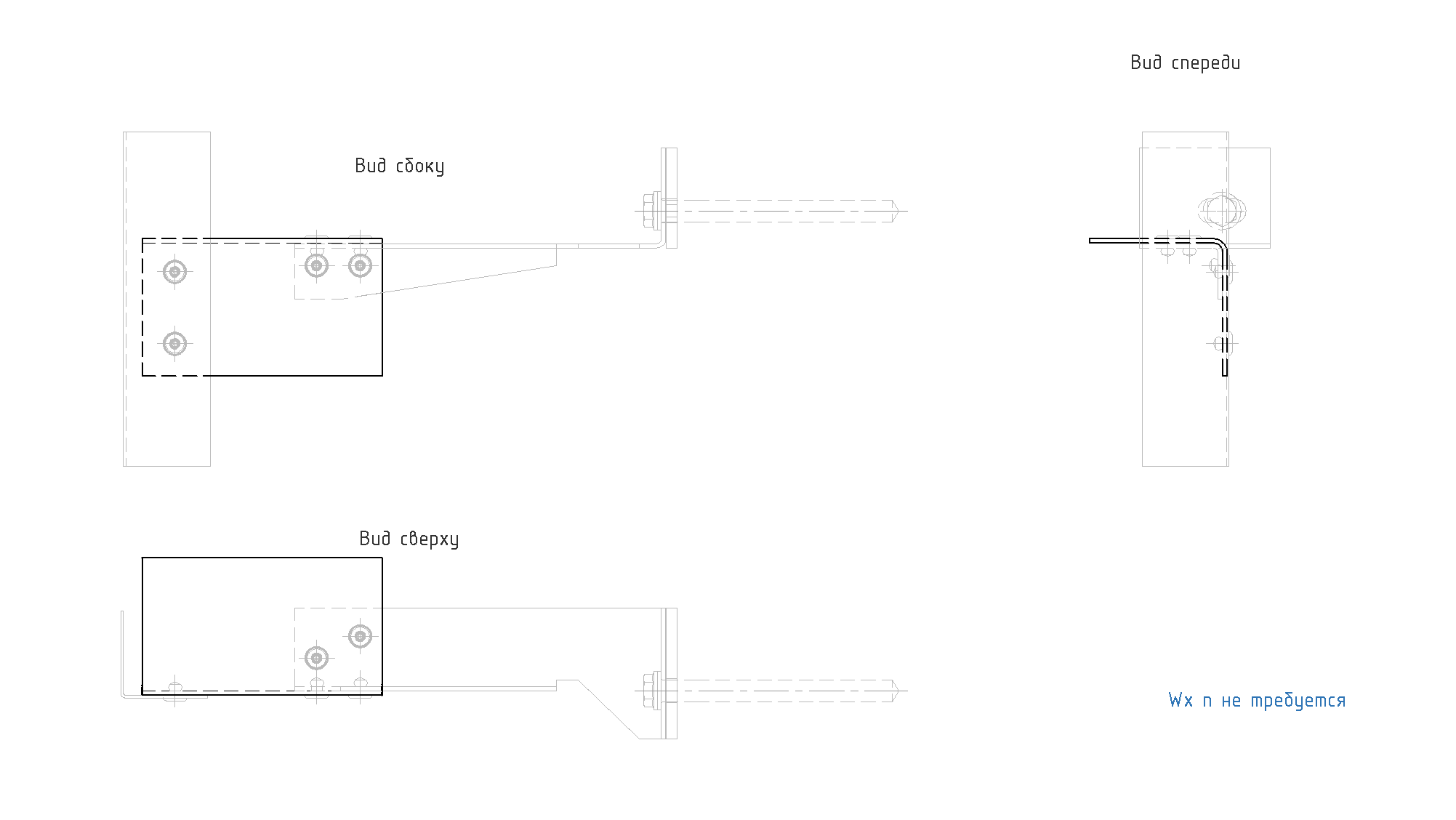

Wx п, см³

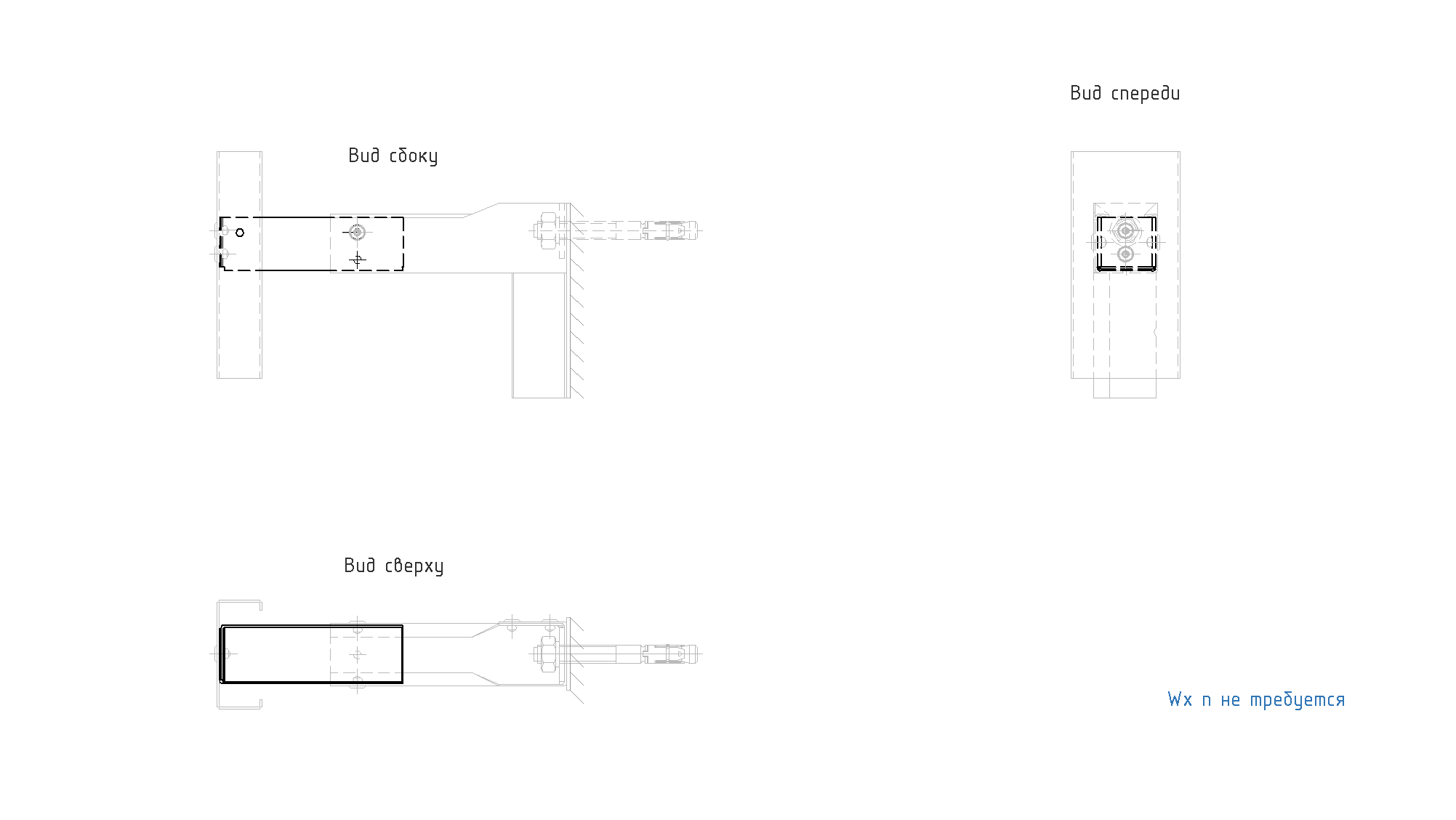

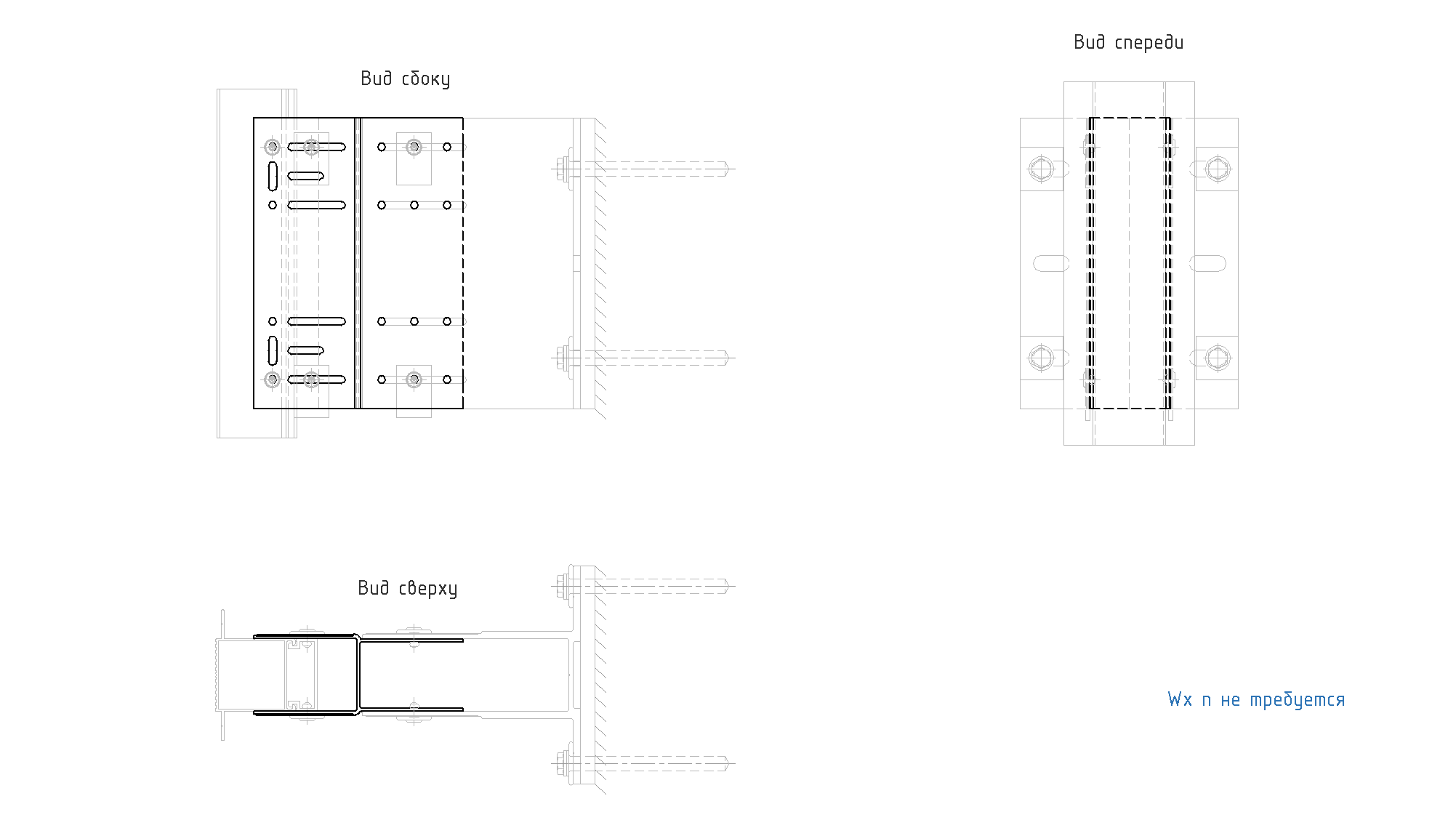

Момент сопротивления пяты
Значение по умолчанию:
0
Материал
Материал, из которого возможно изготовление удлинителя
Поле обязательно к заполнению
Возможные значения:
Нет
Алюминий
Оцинковка
(Сталь с оцинкованным покрытием)
Нержавейка
(Коррозионностойкая сталь)
Оц или нерж
(Сталь с оцинкованным покрытием или коррозионностойкая сталь)
Любой

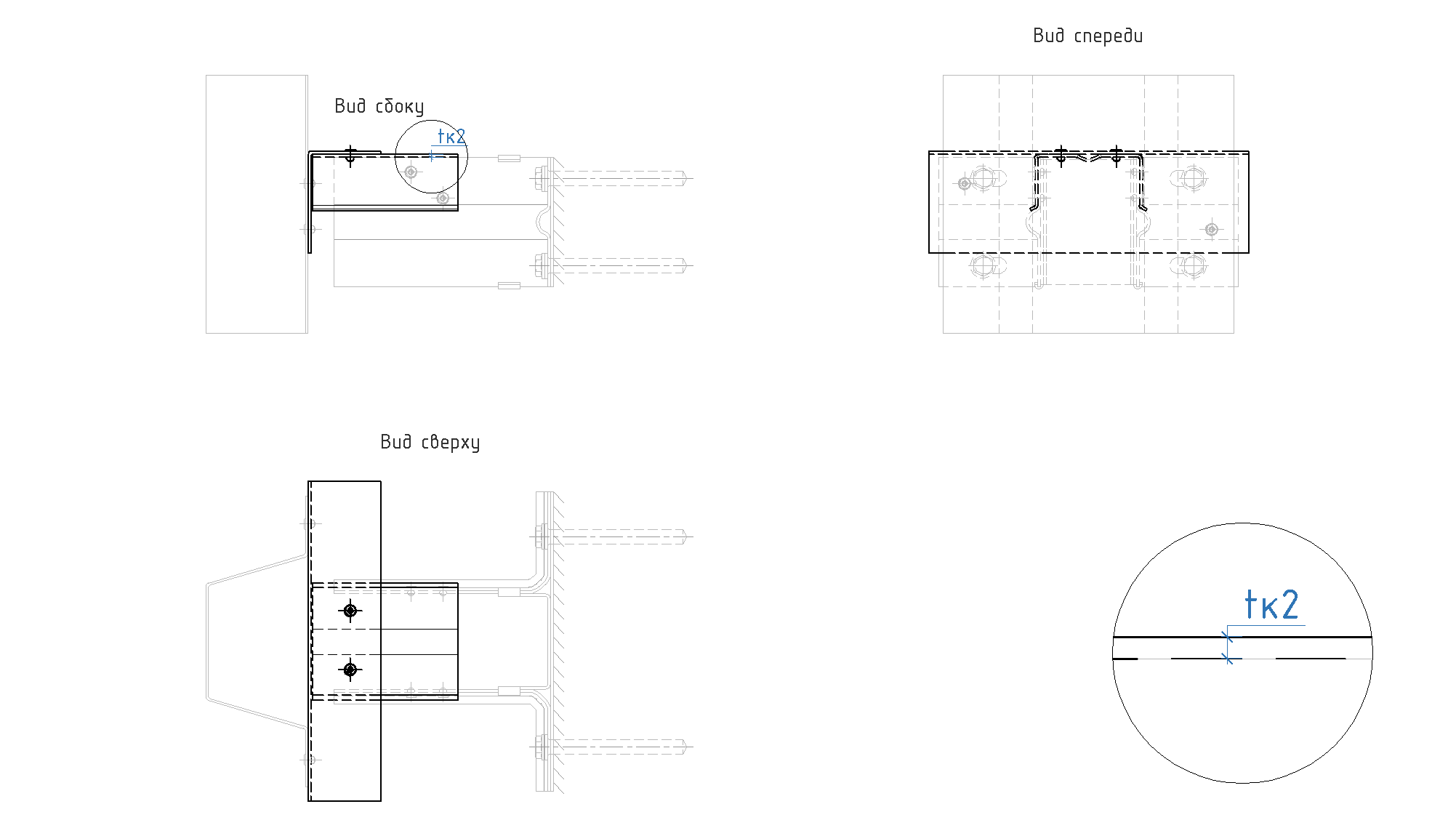

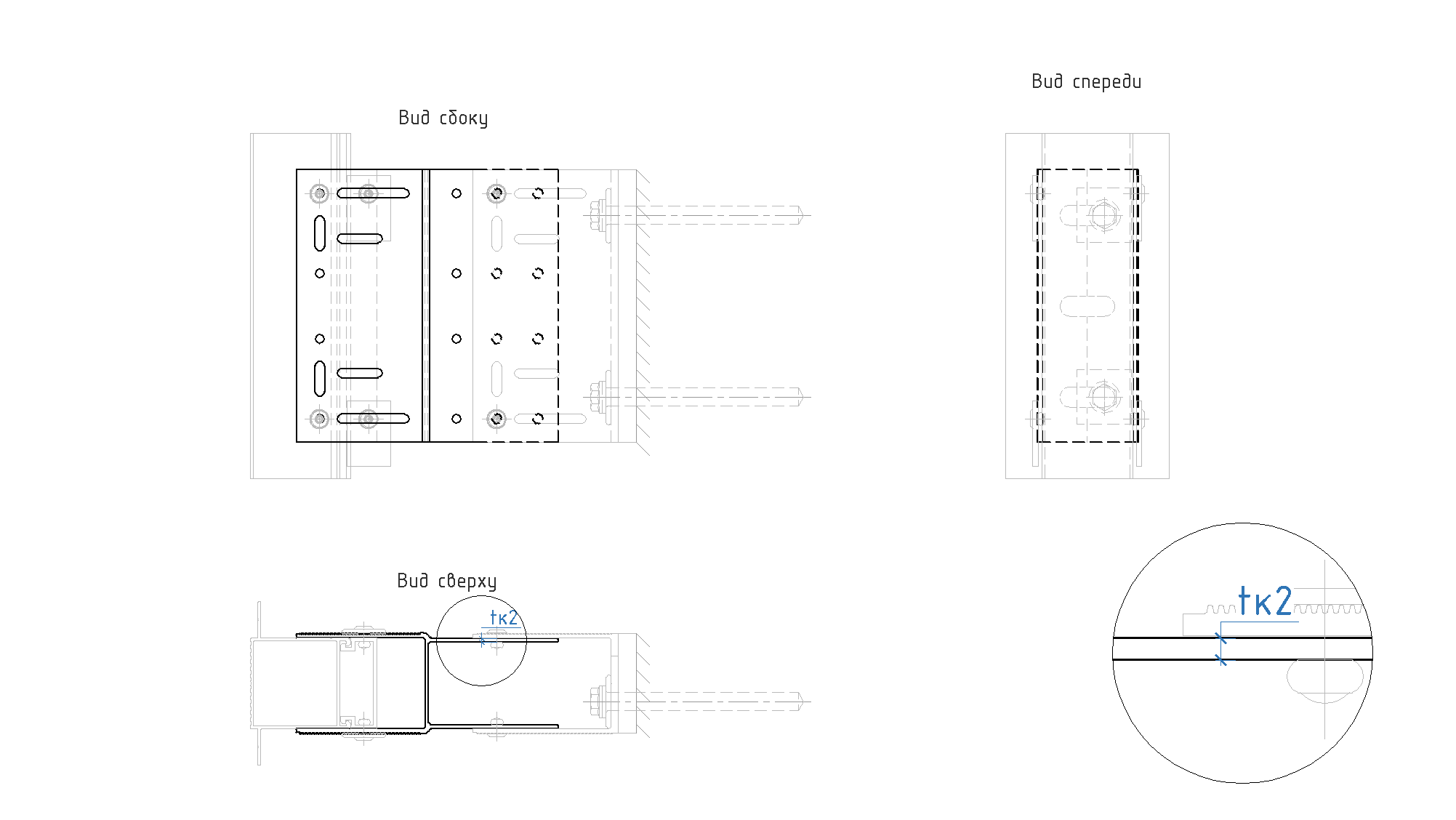

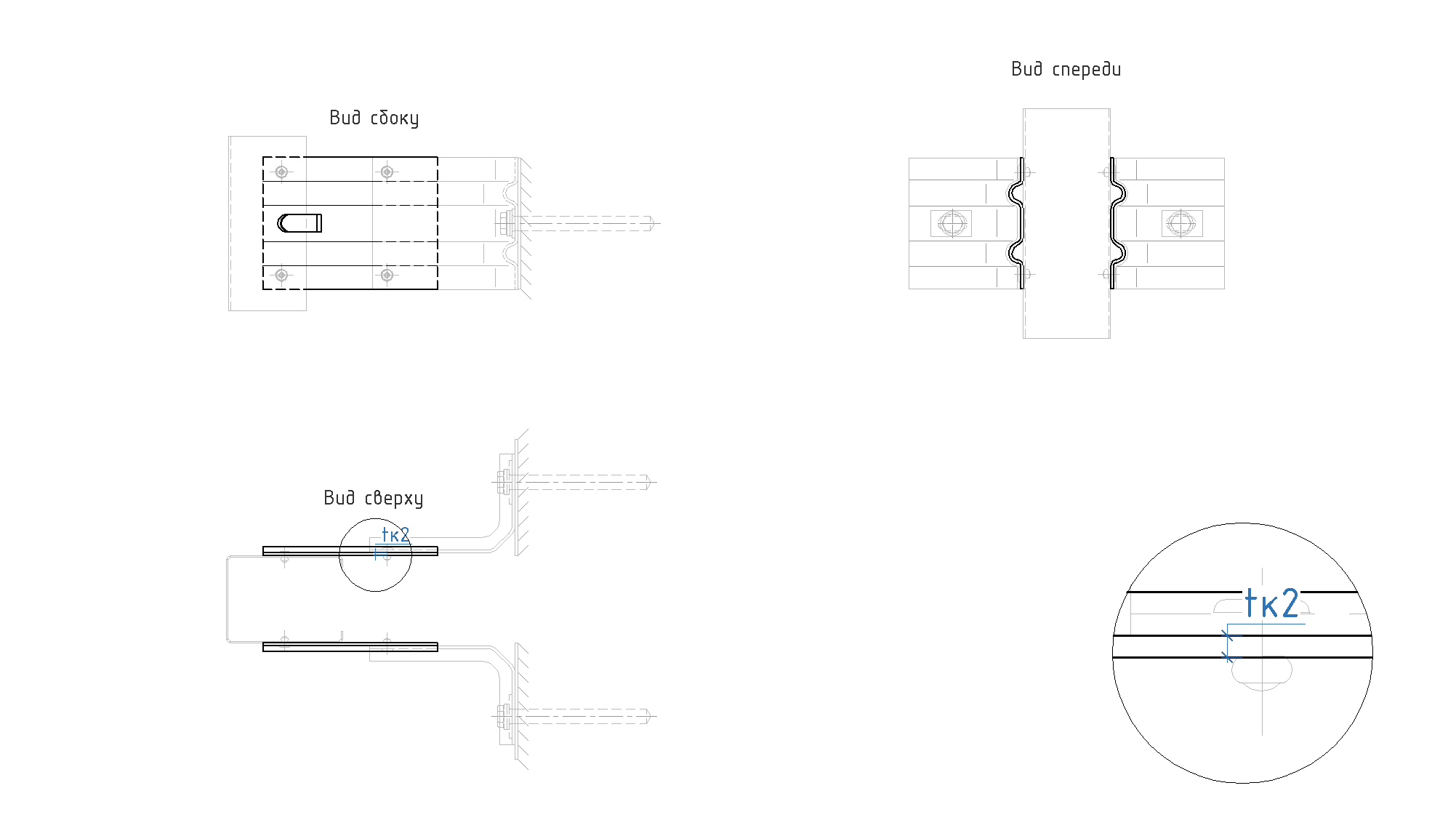

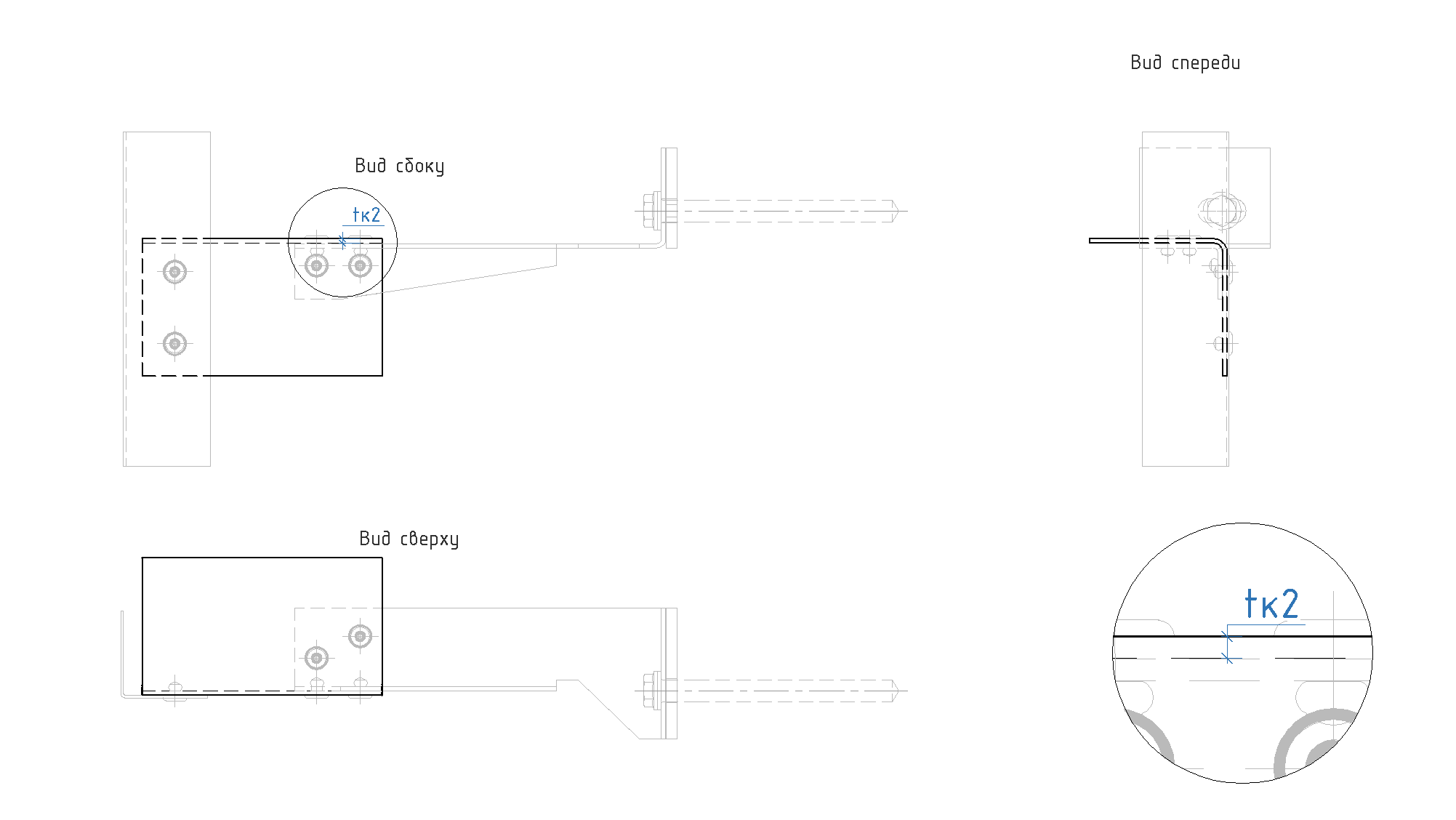

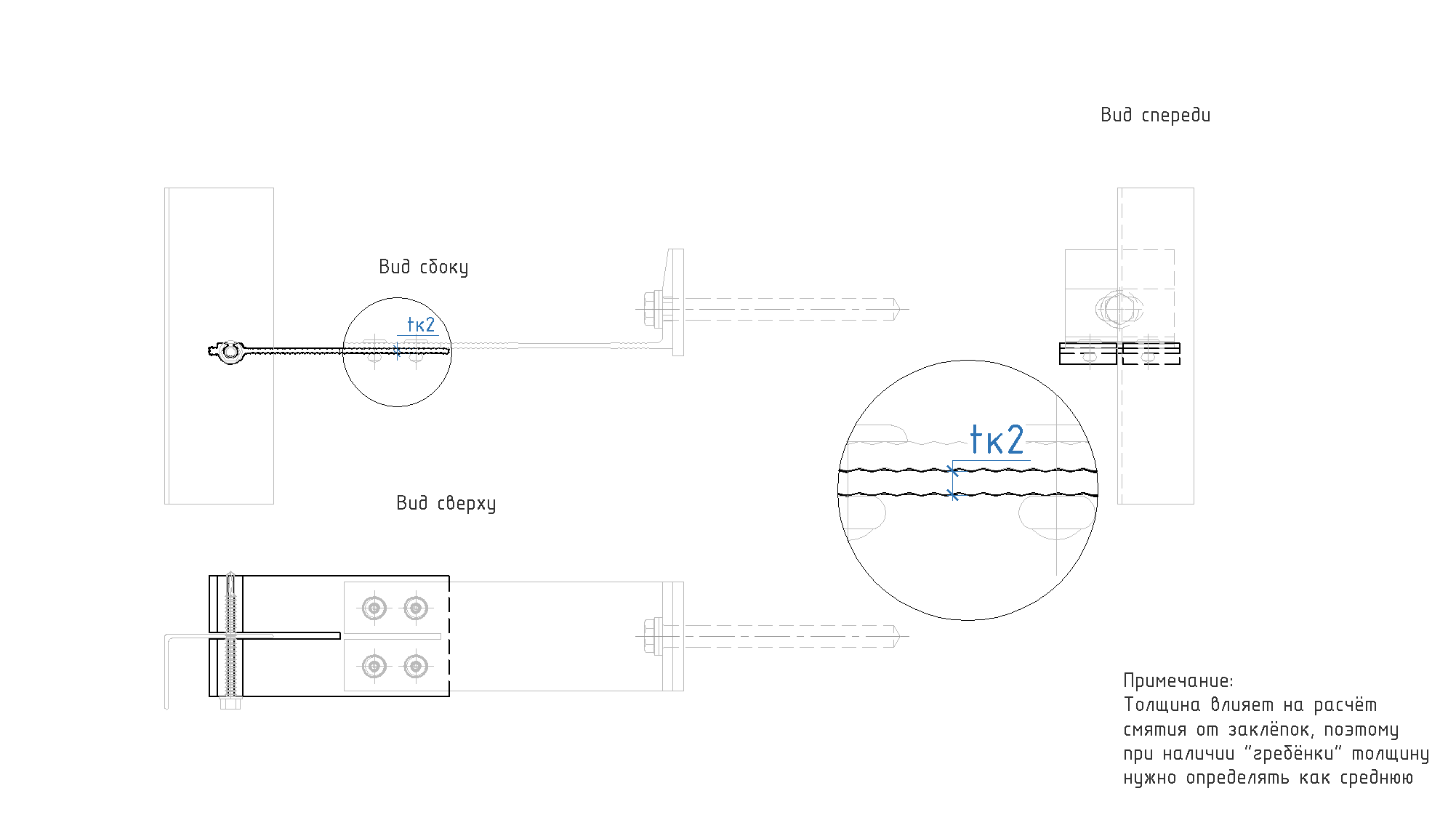

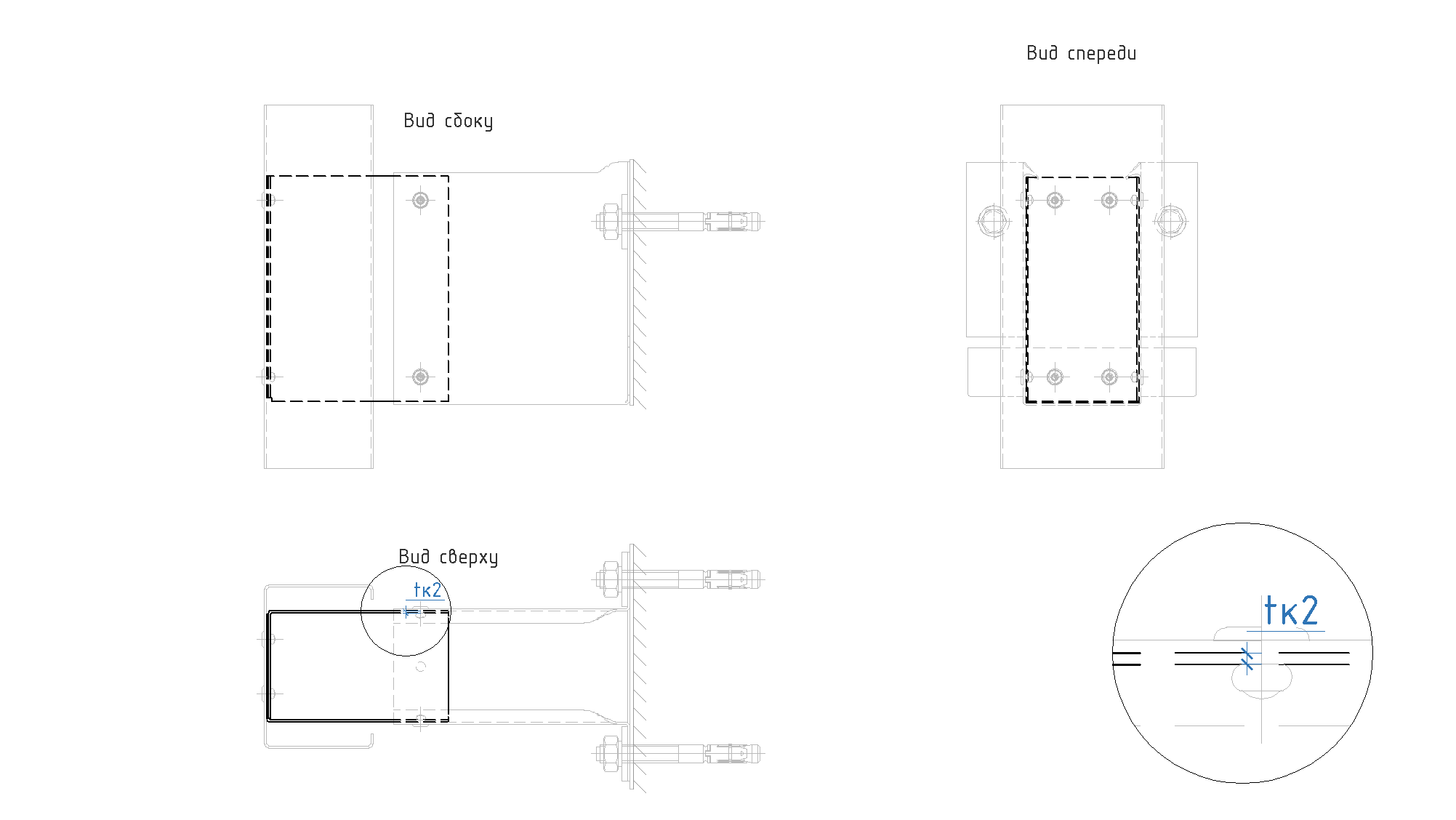

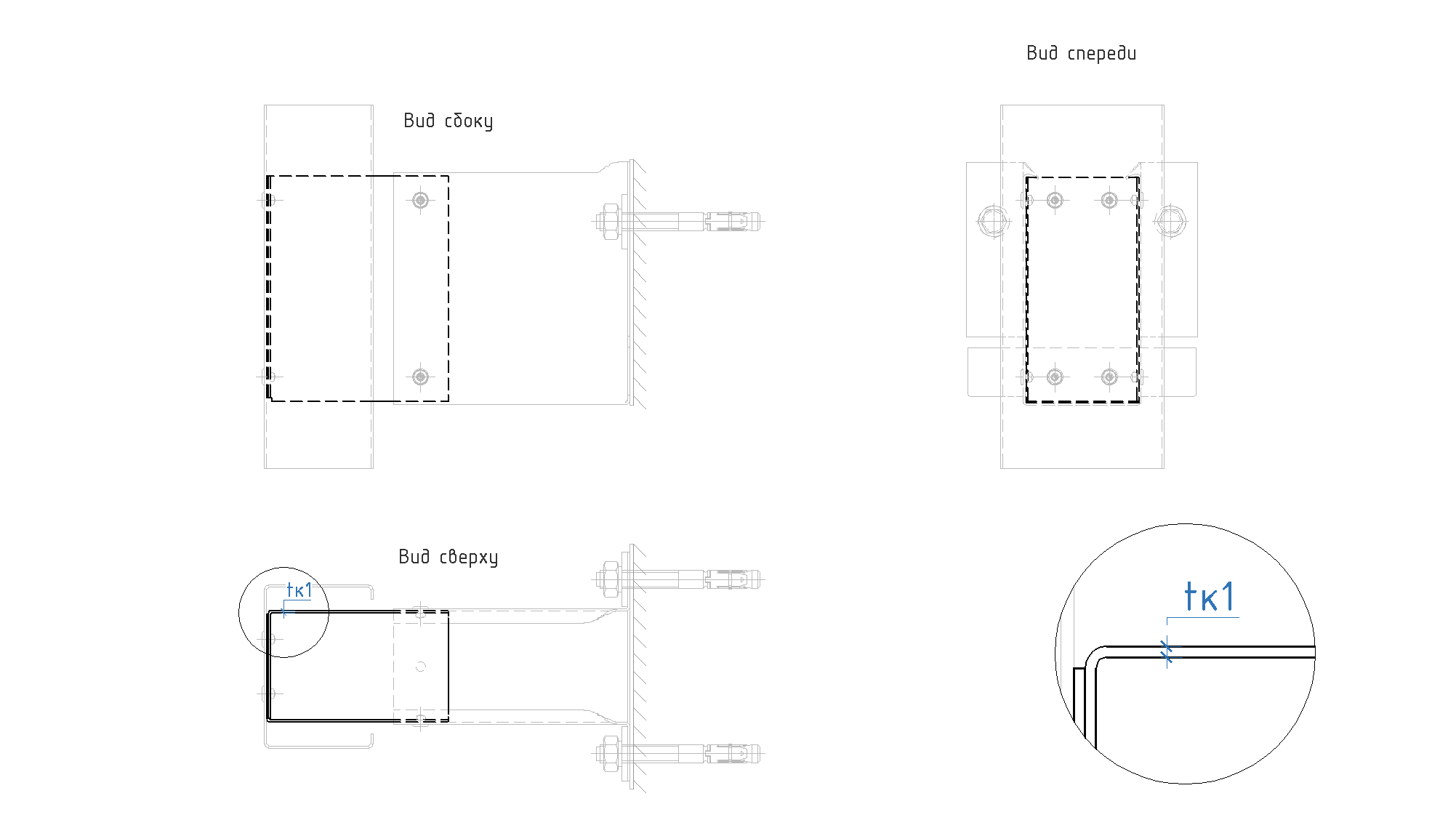

tк1, мм

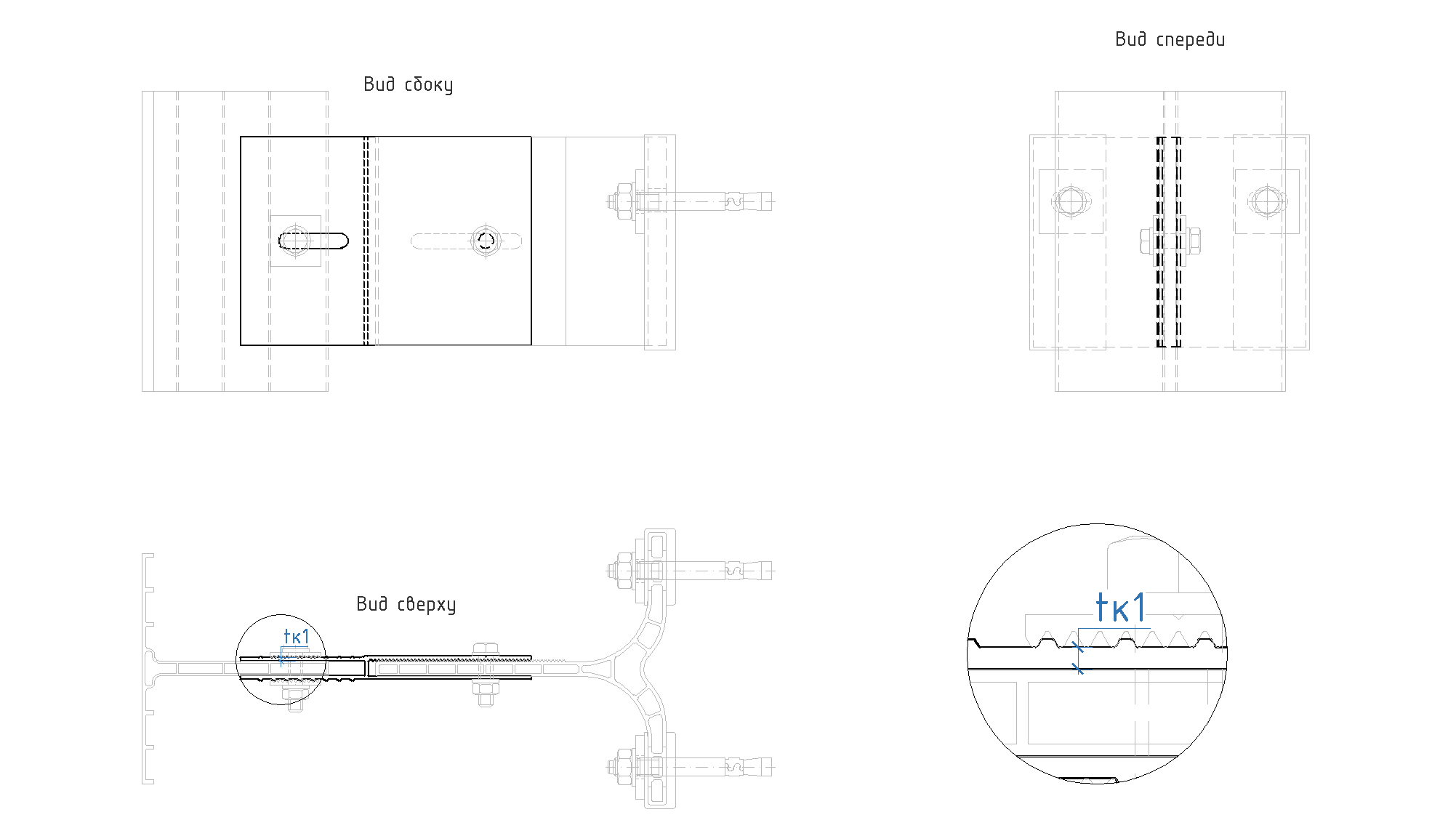

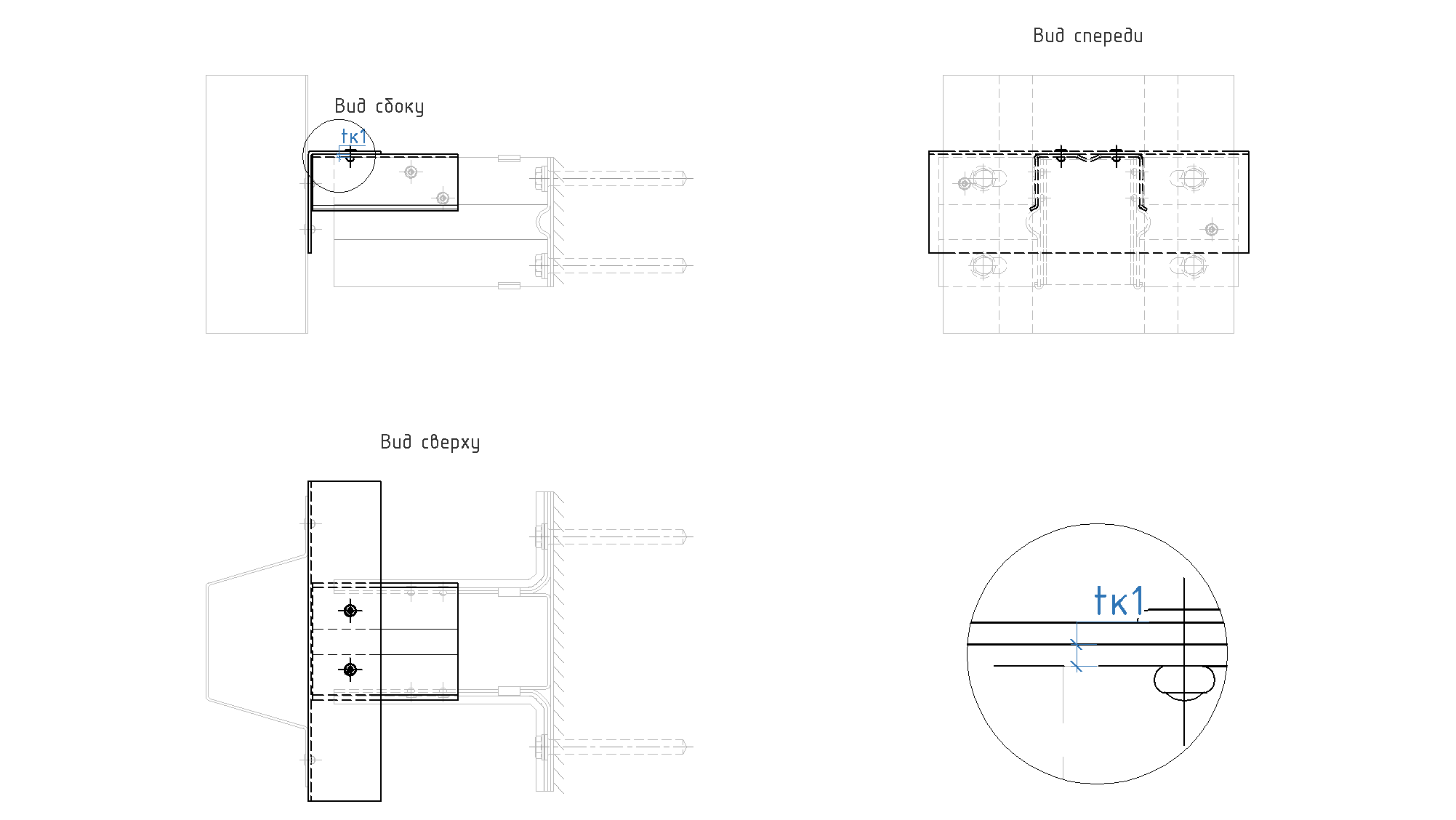

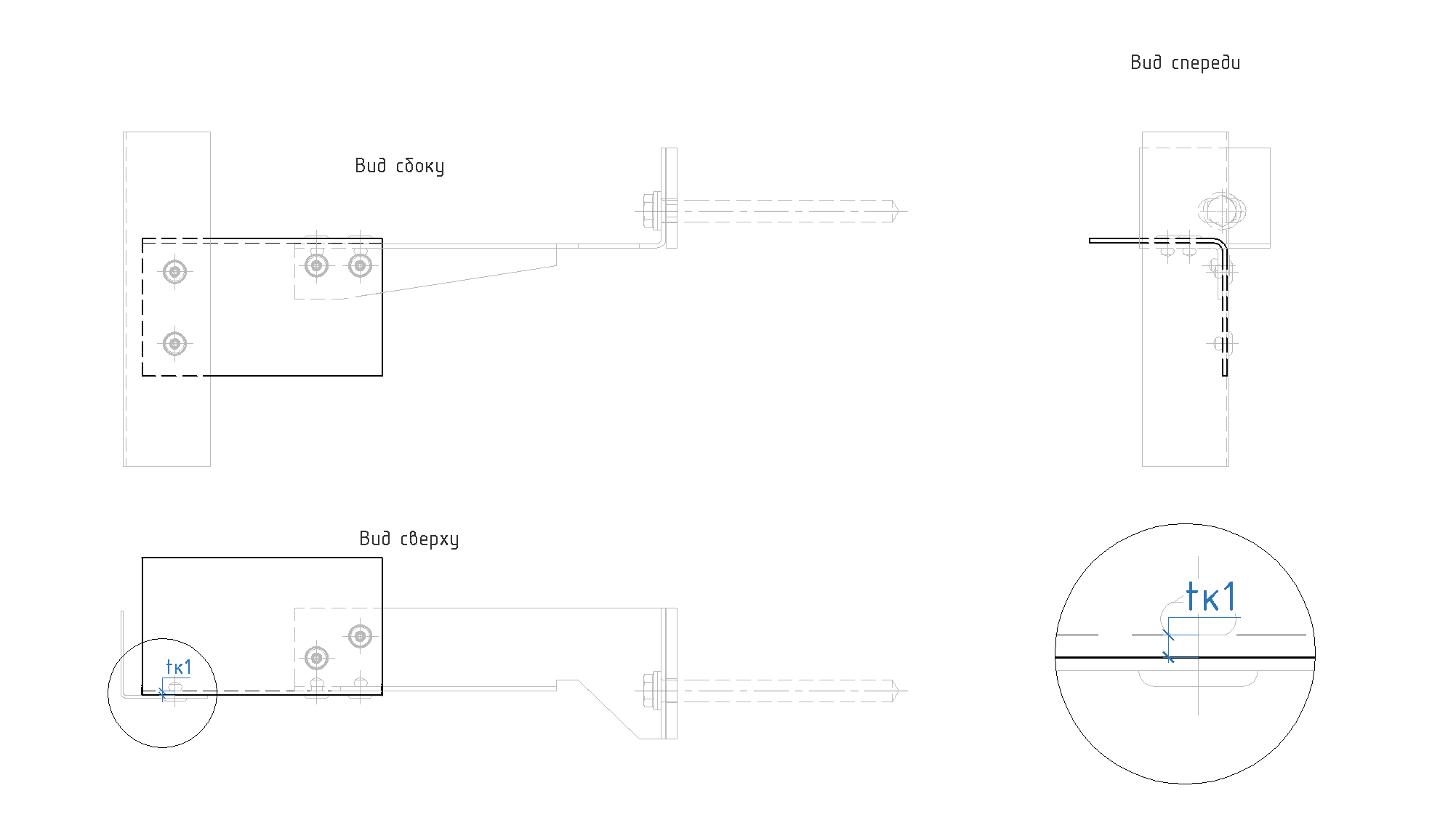

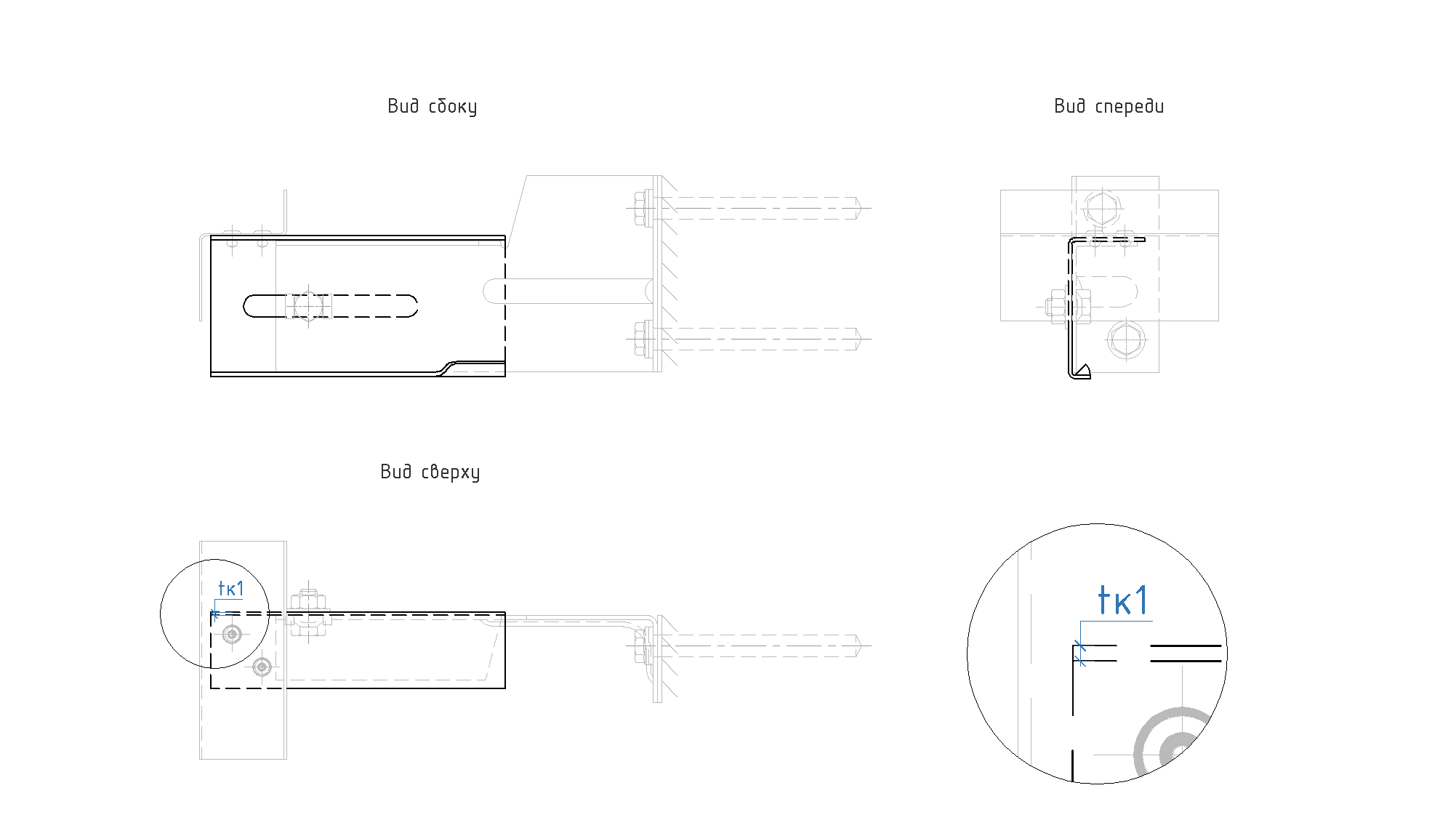

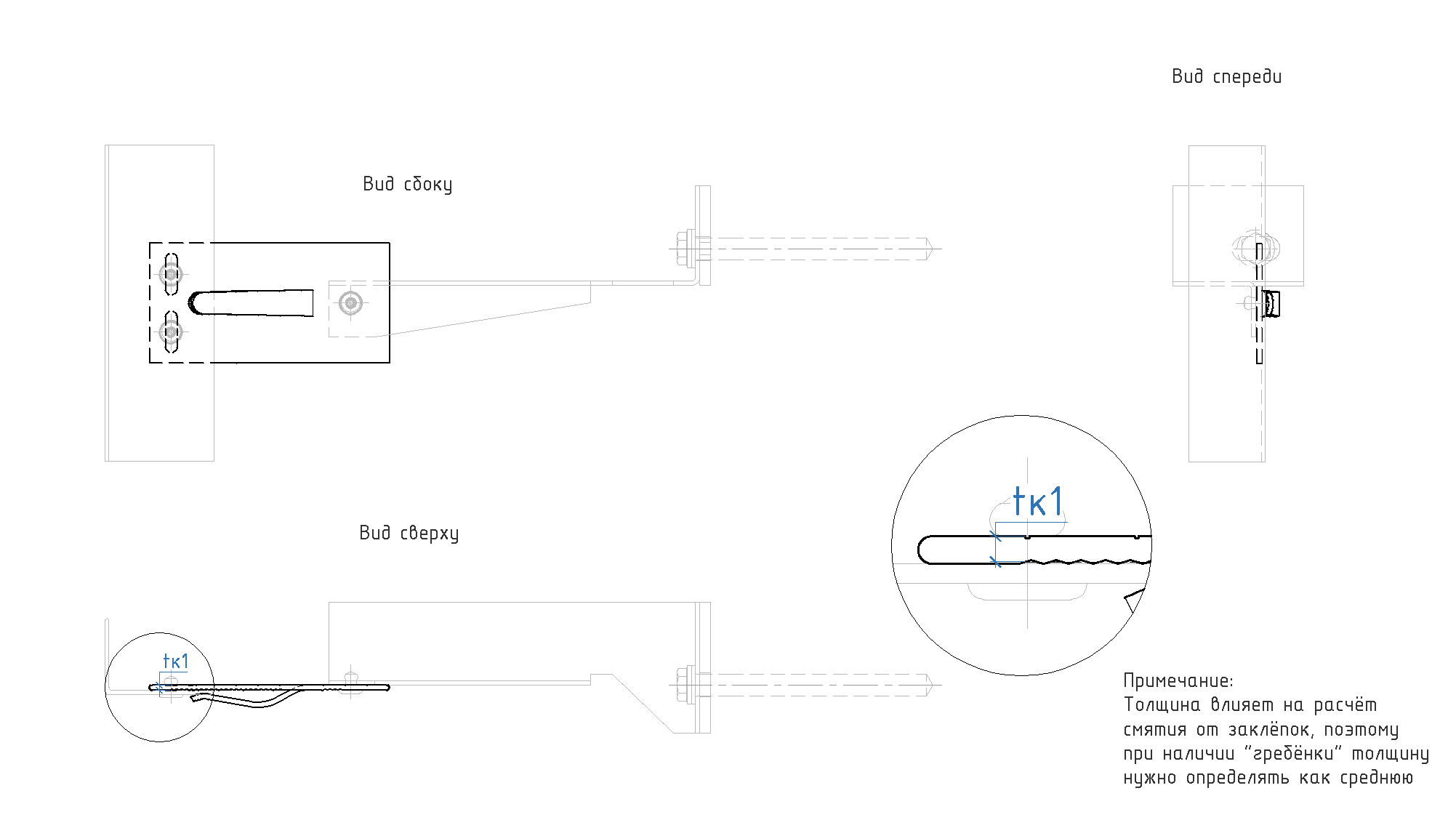

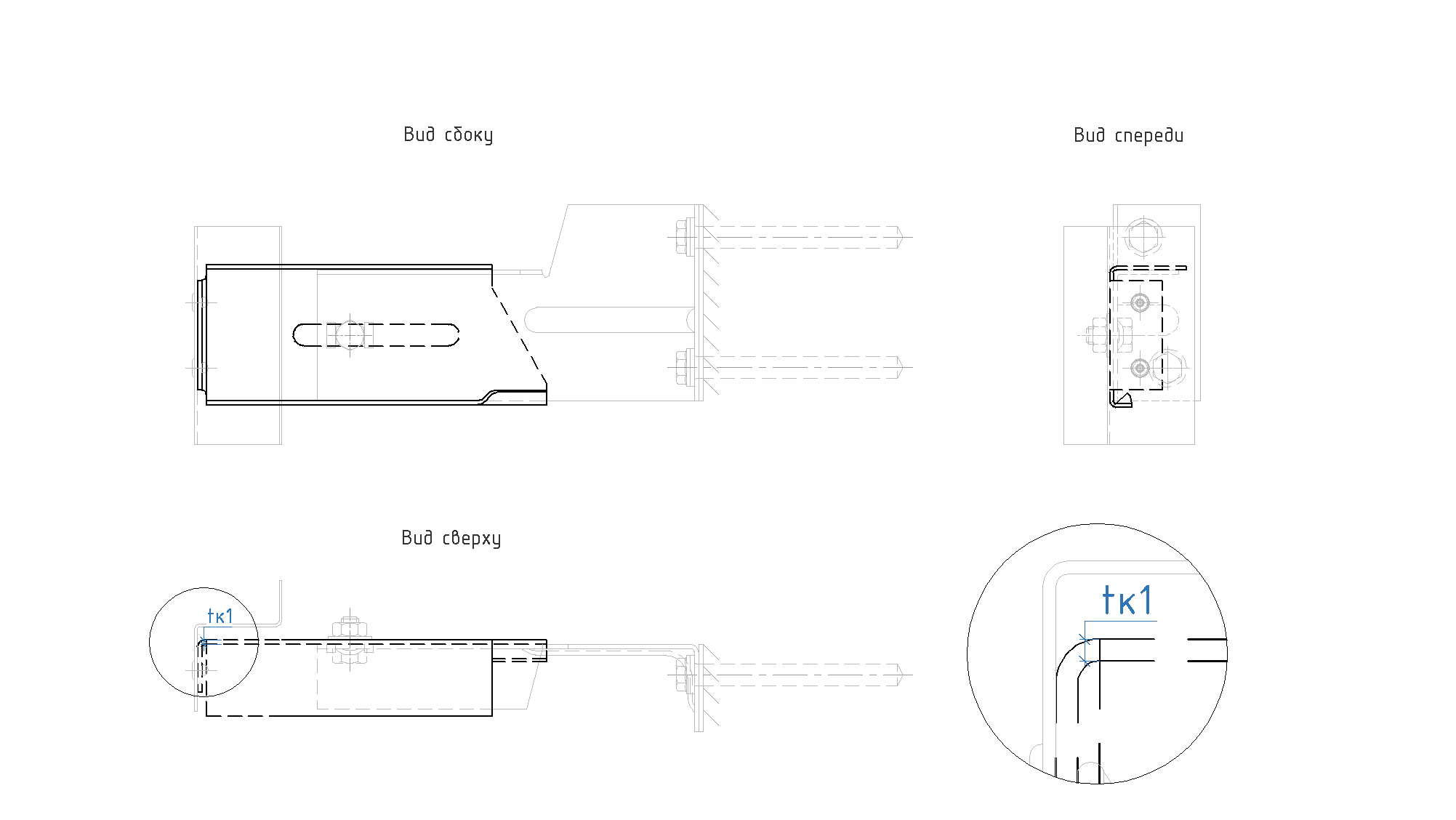

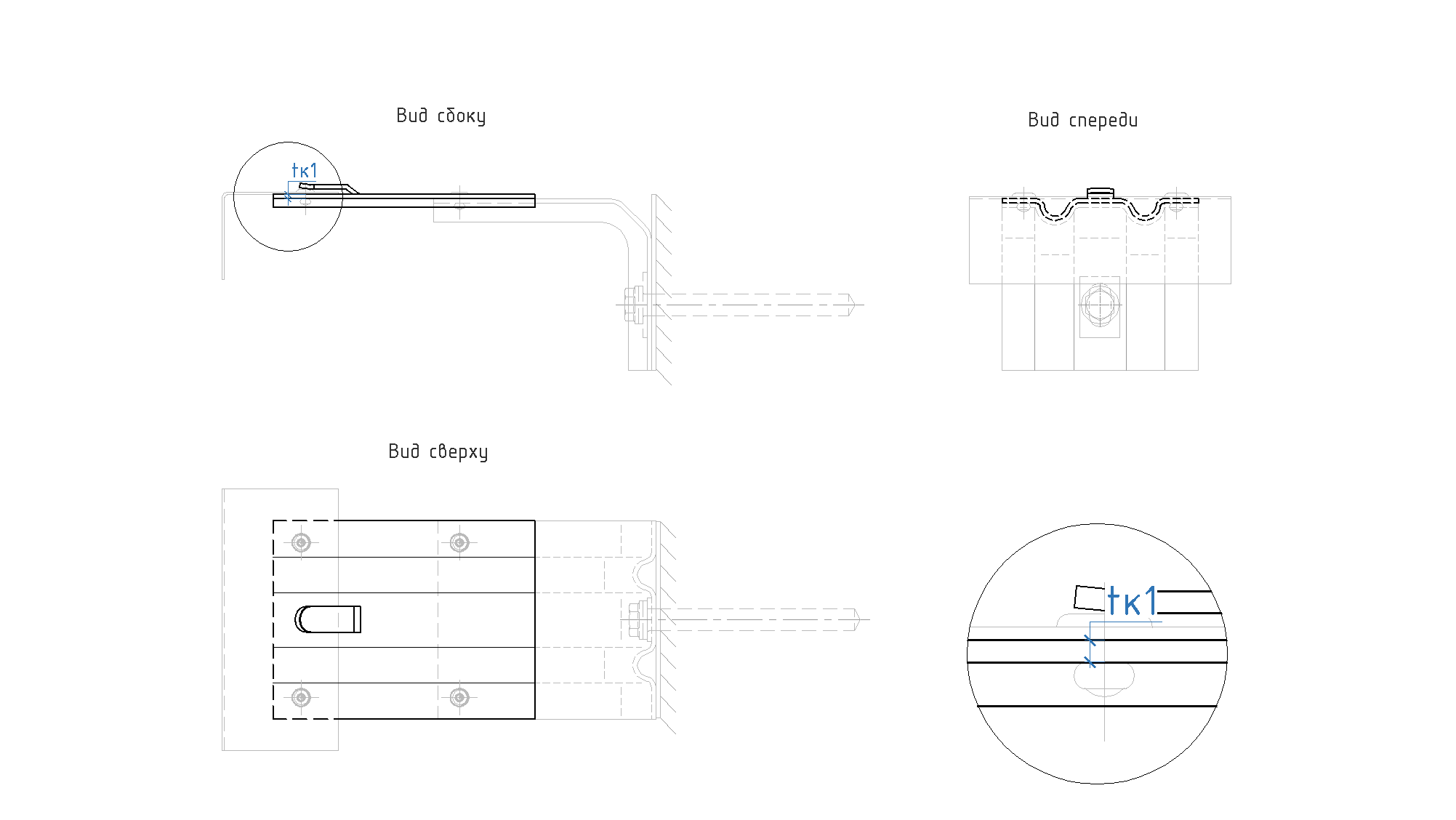

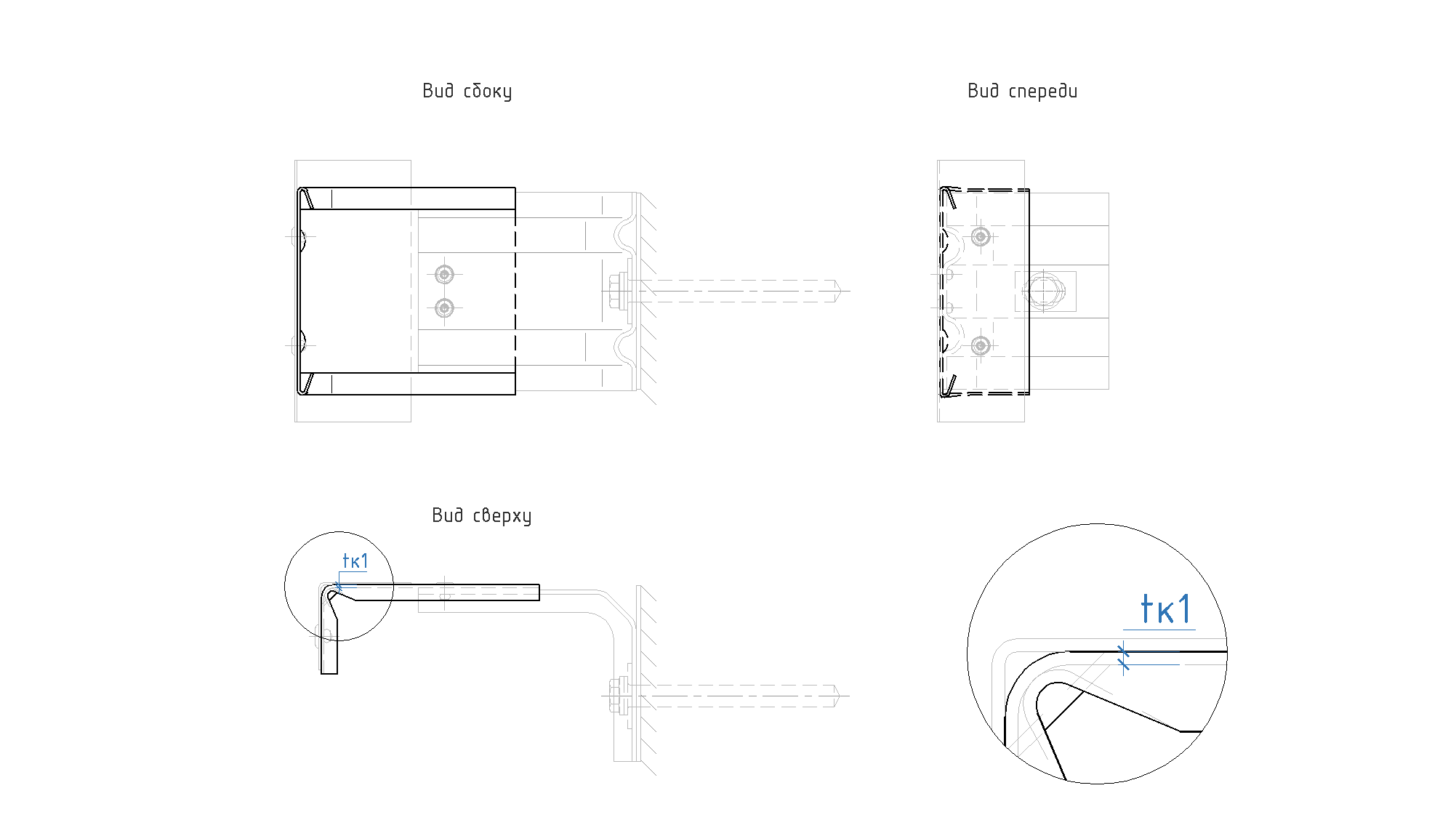

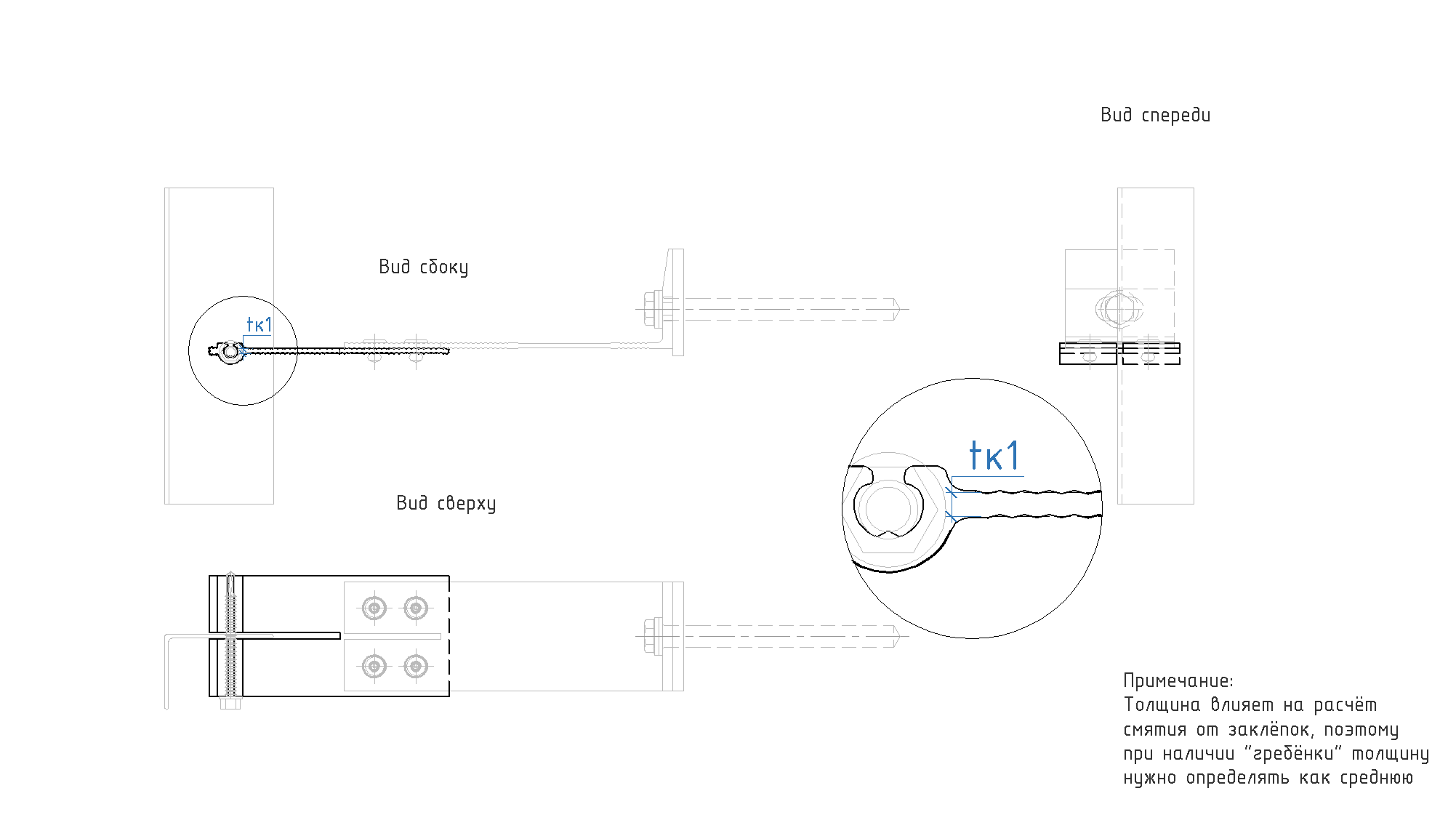

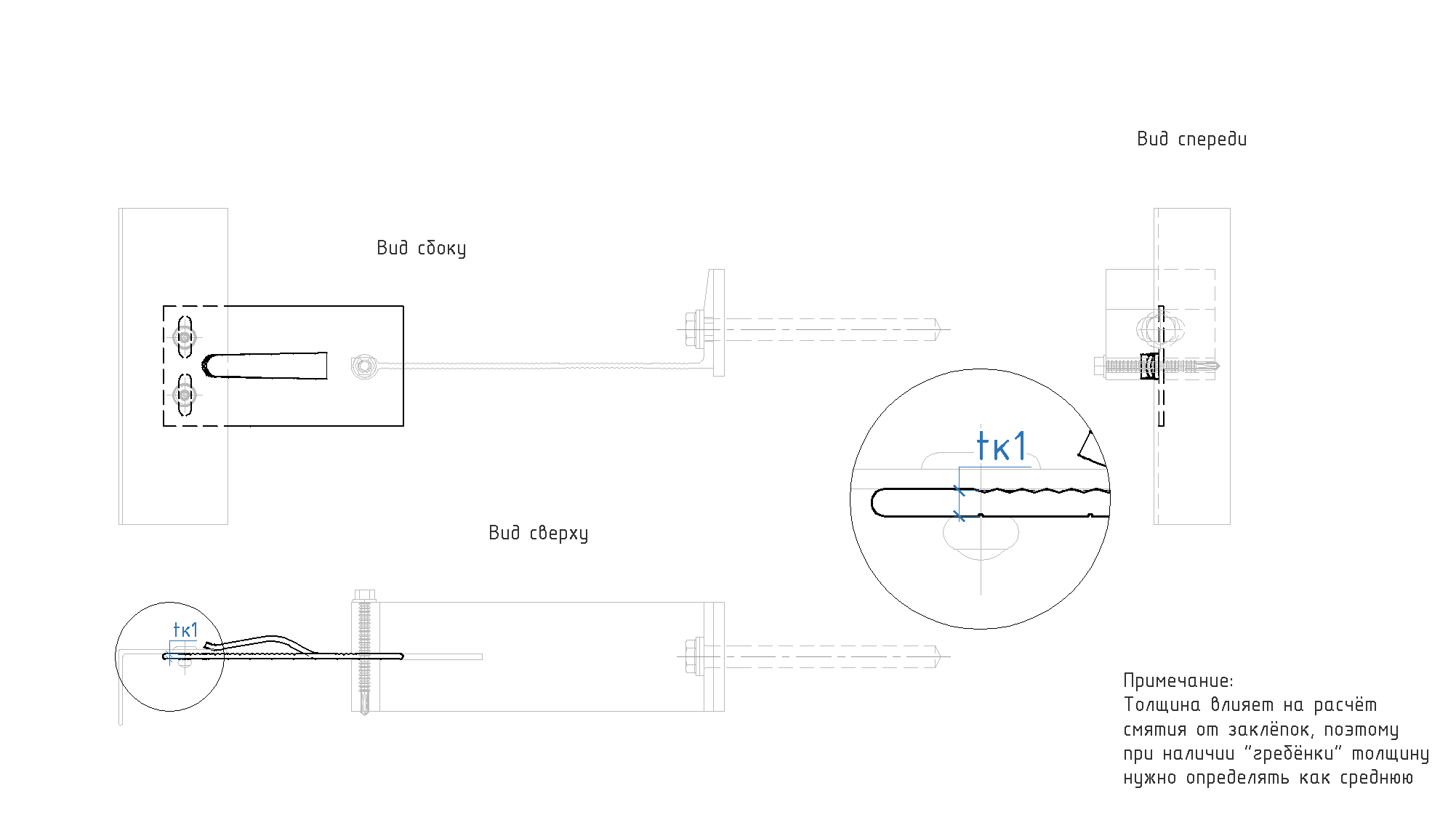

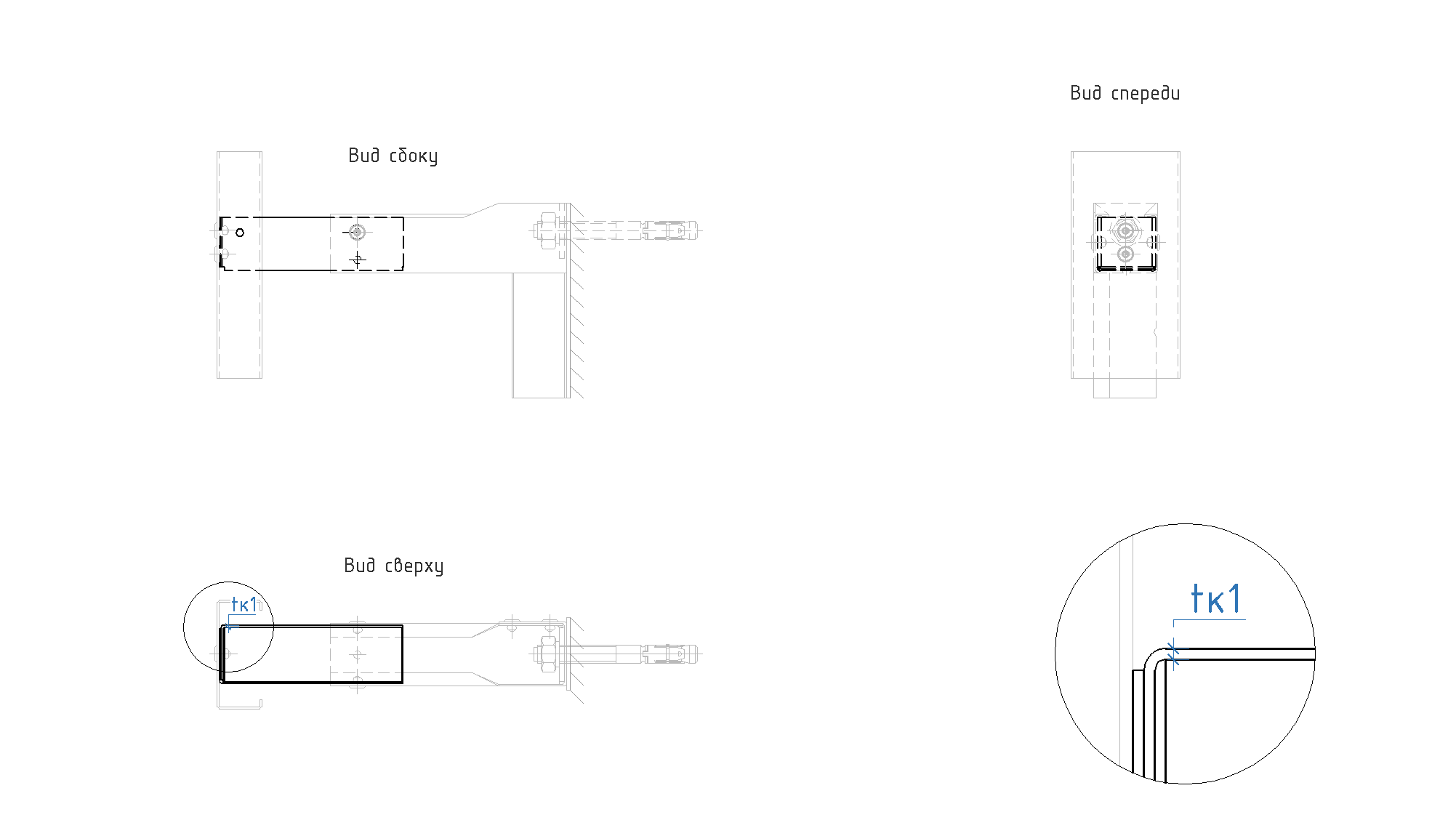

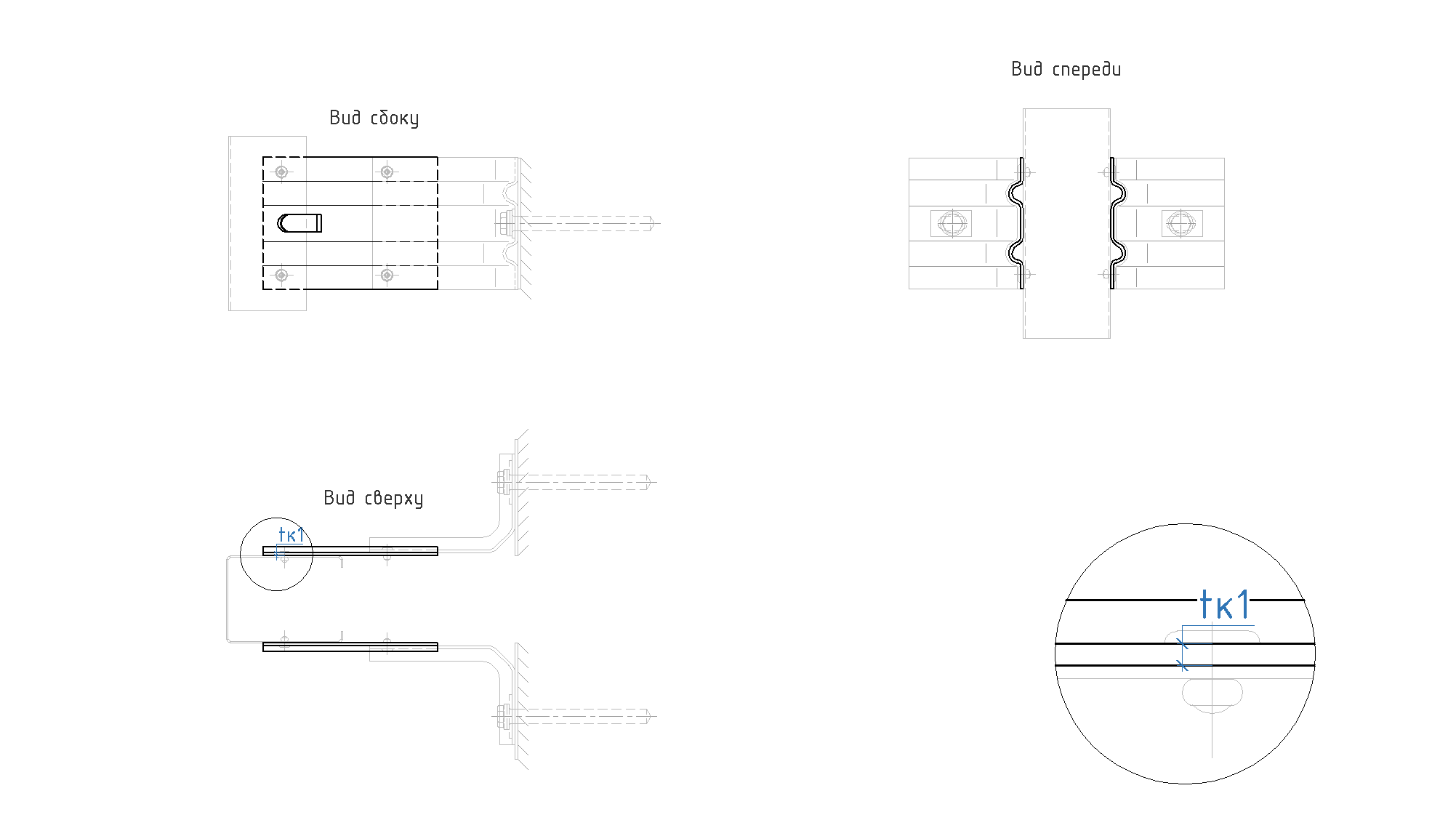

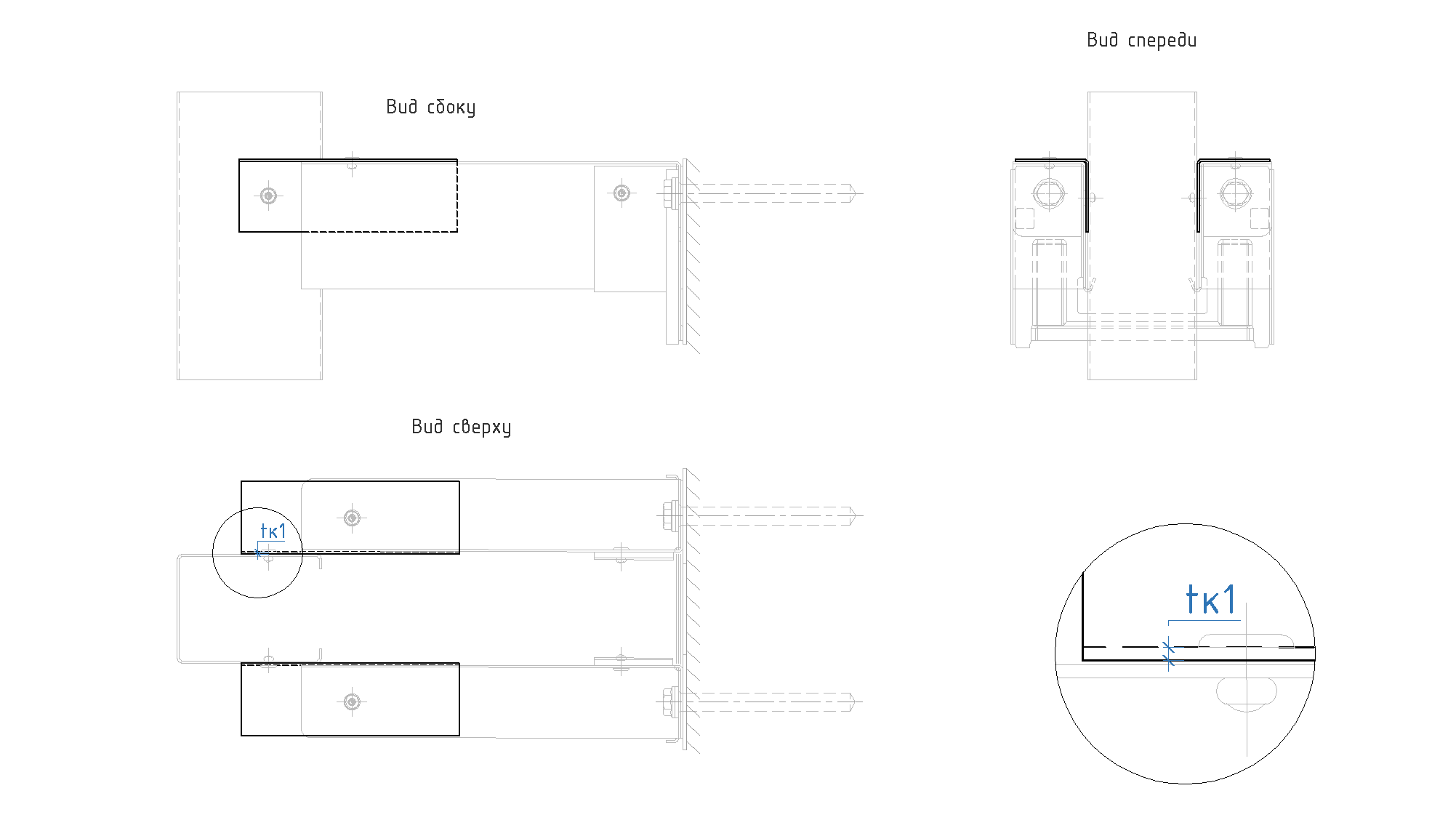

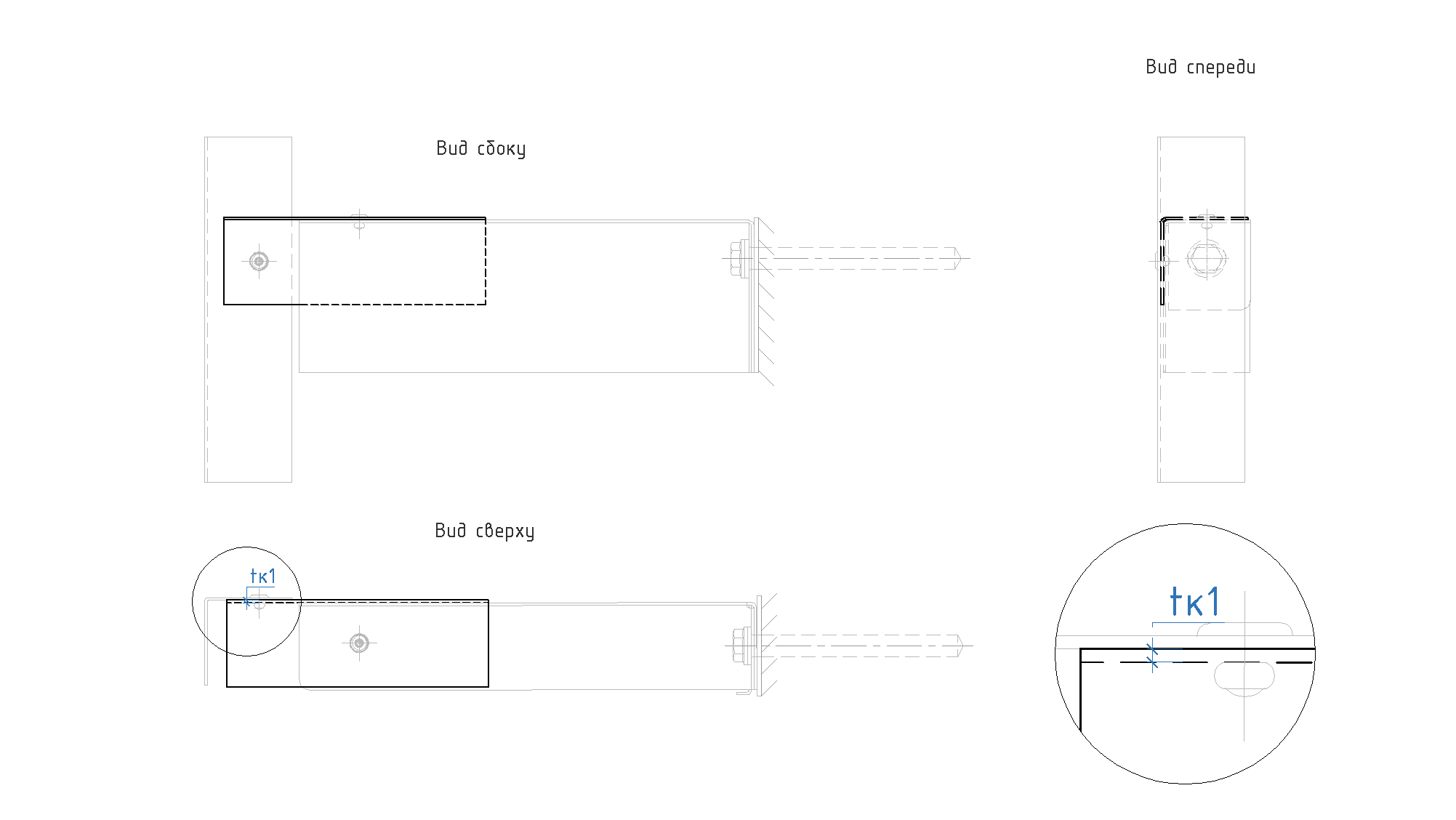

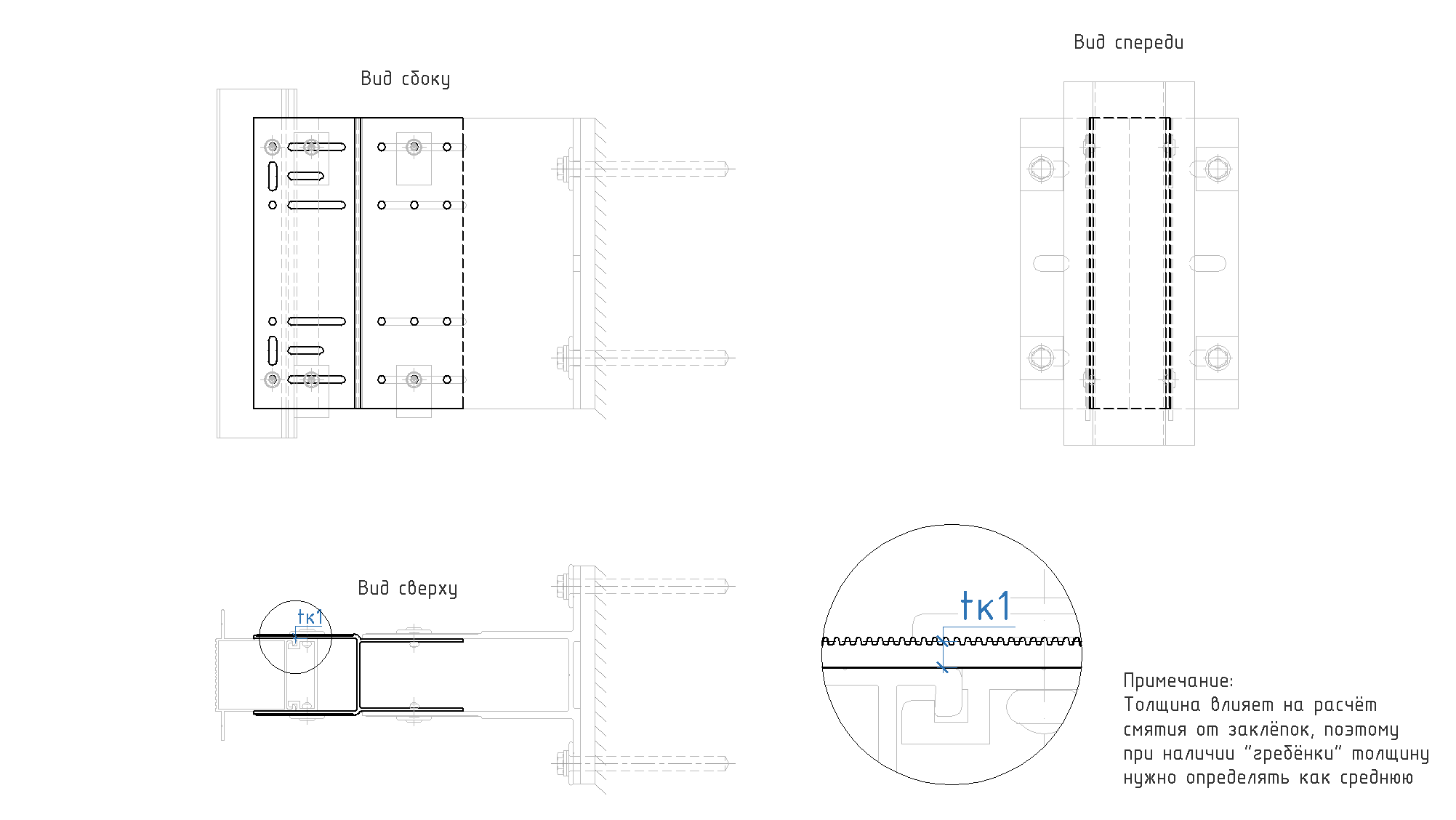

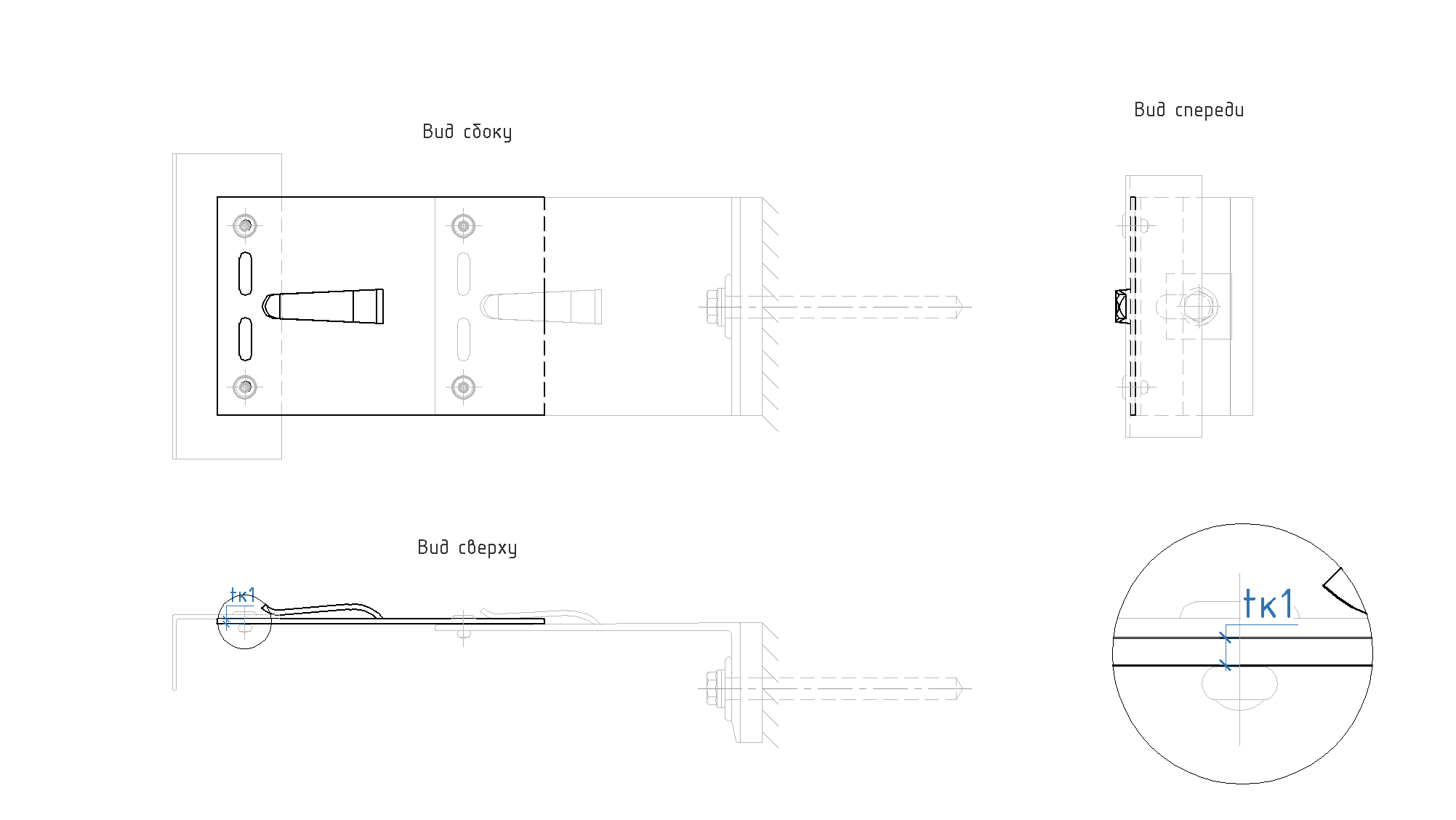

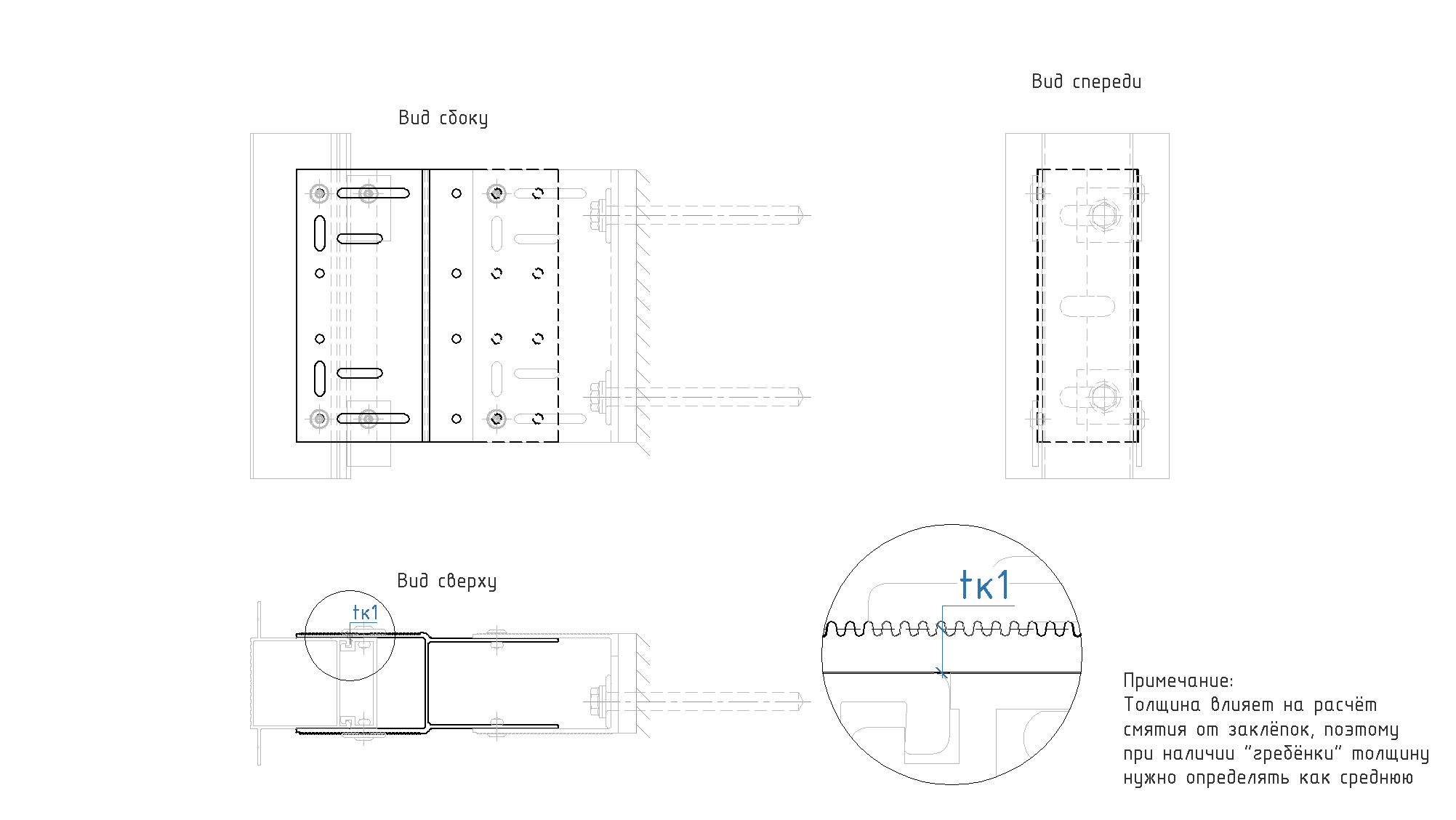

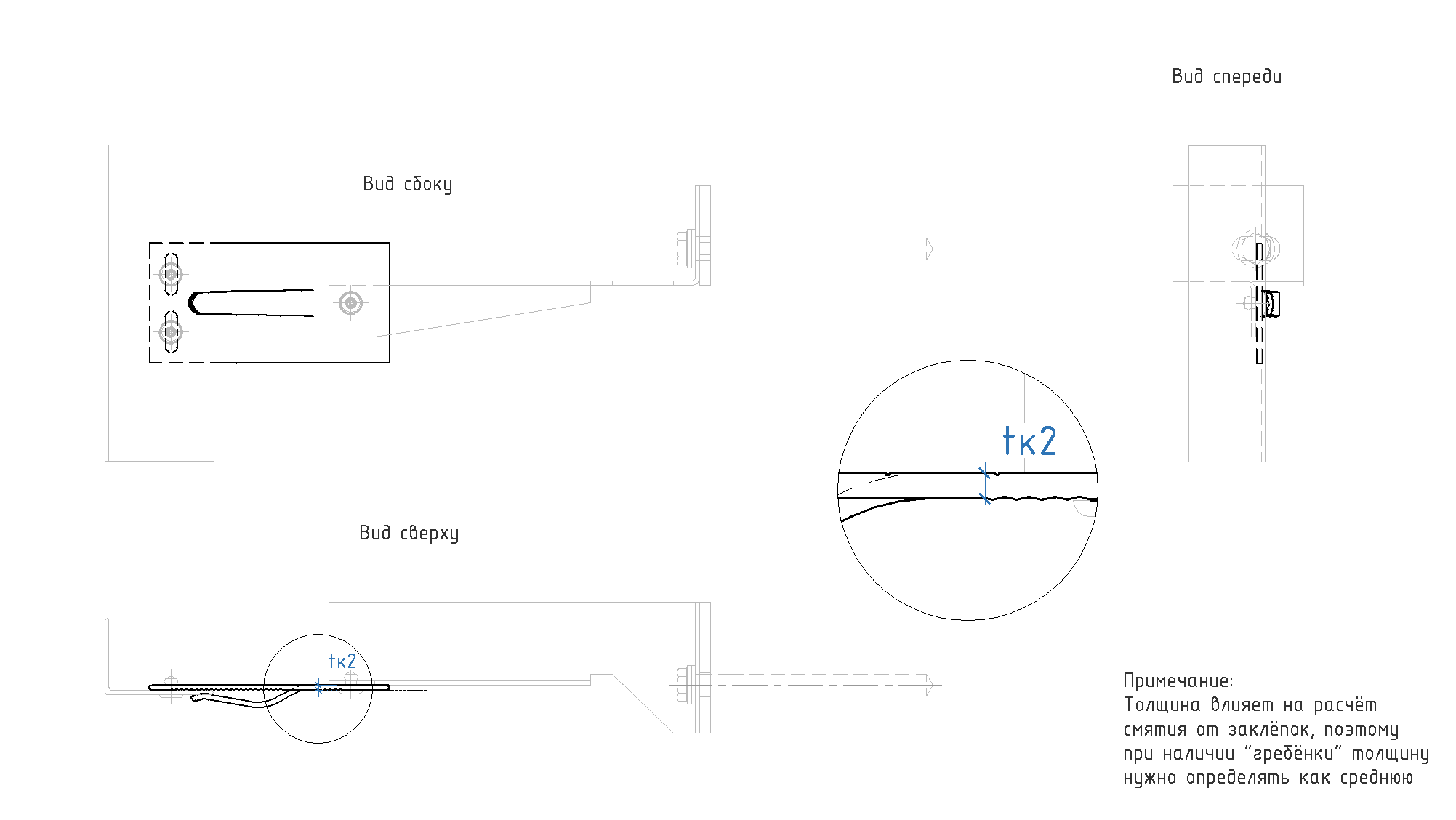

Толщина консоли в сечении 1-1
Значение по умолчанию:
0

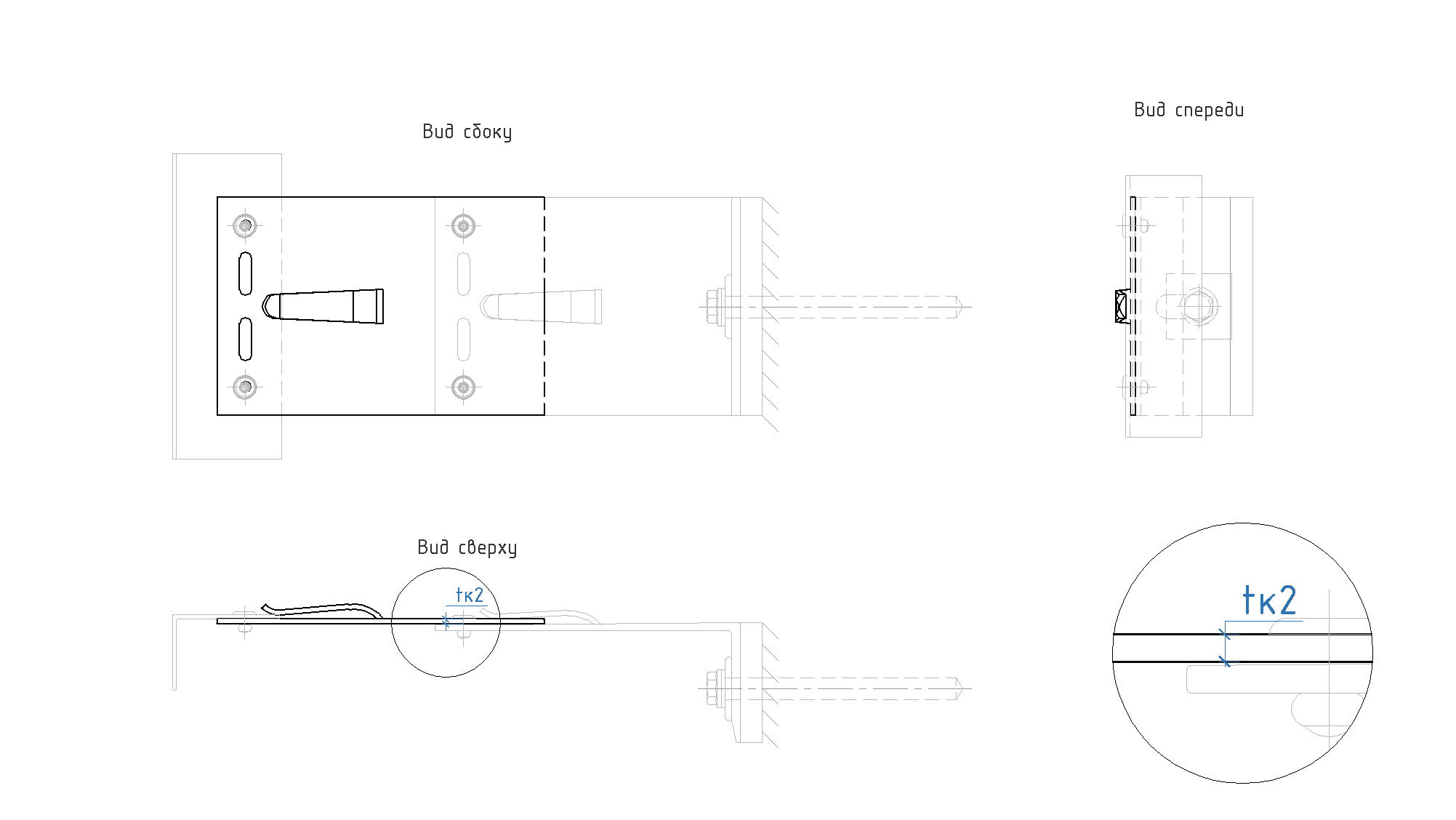

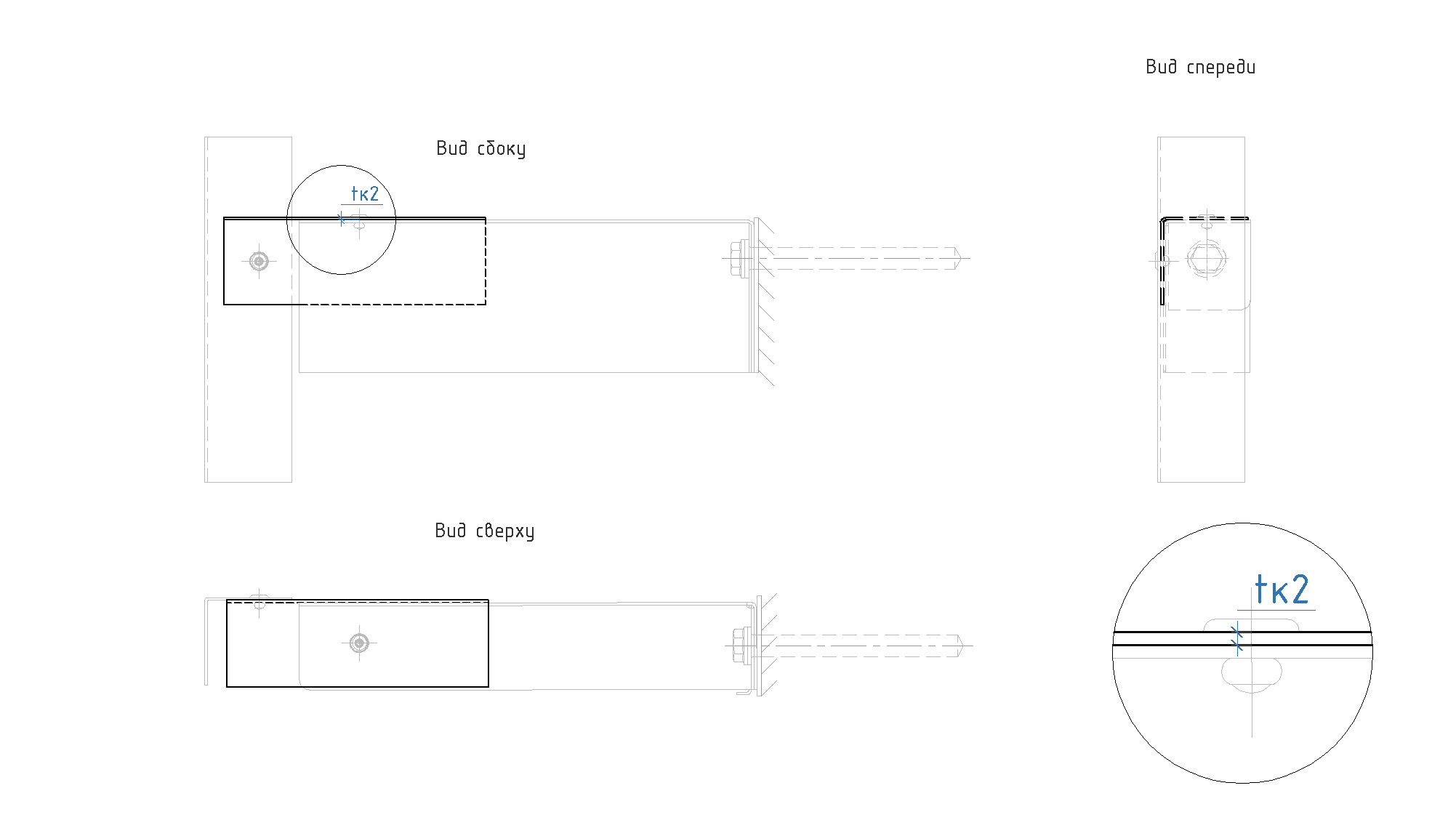

tк2, мм

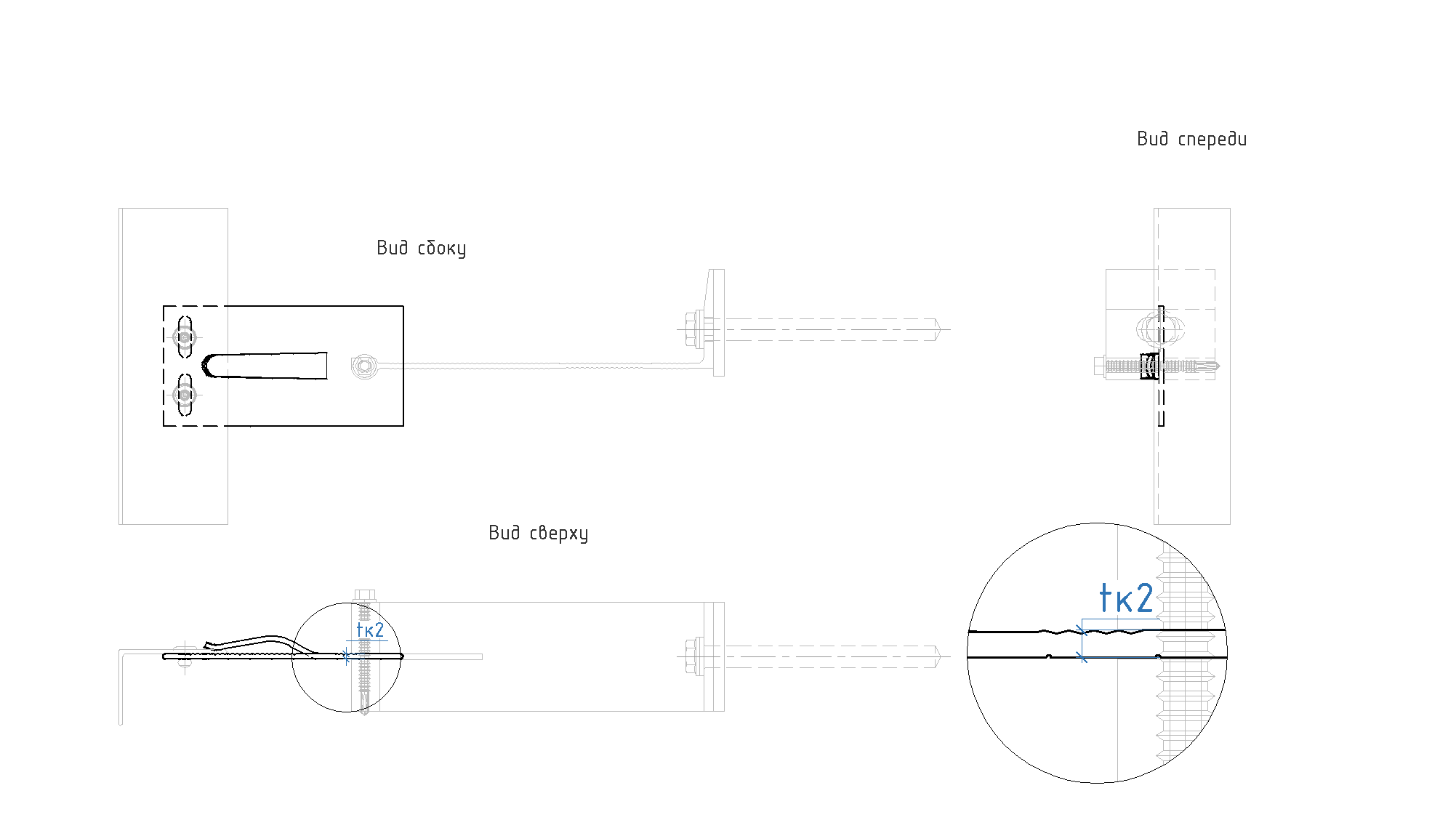

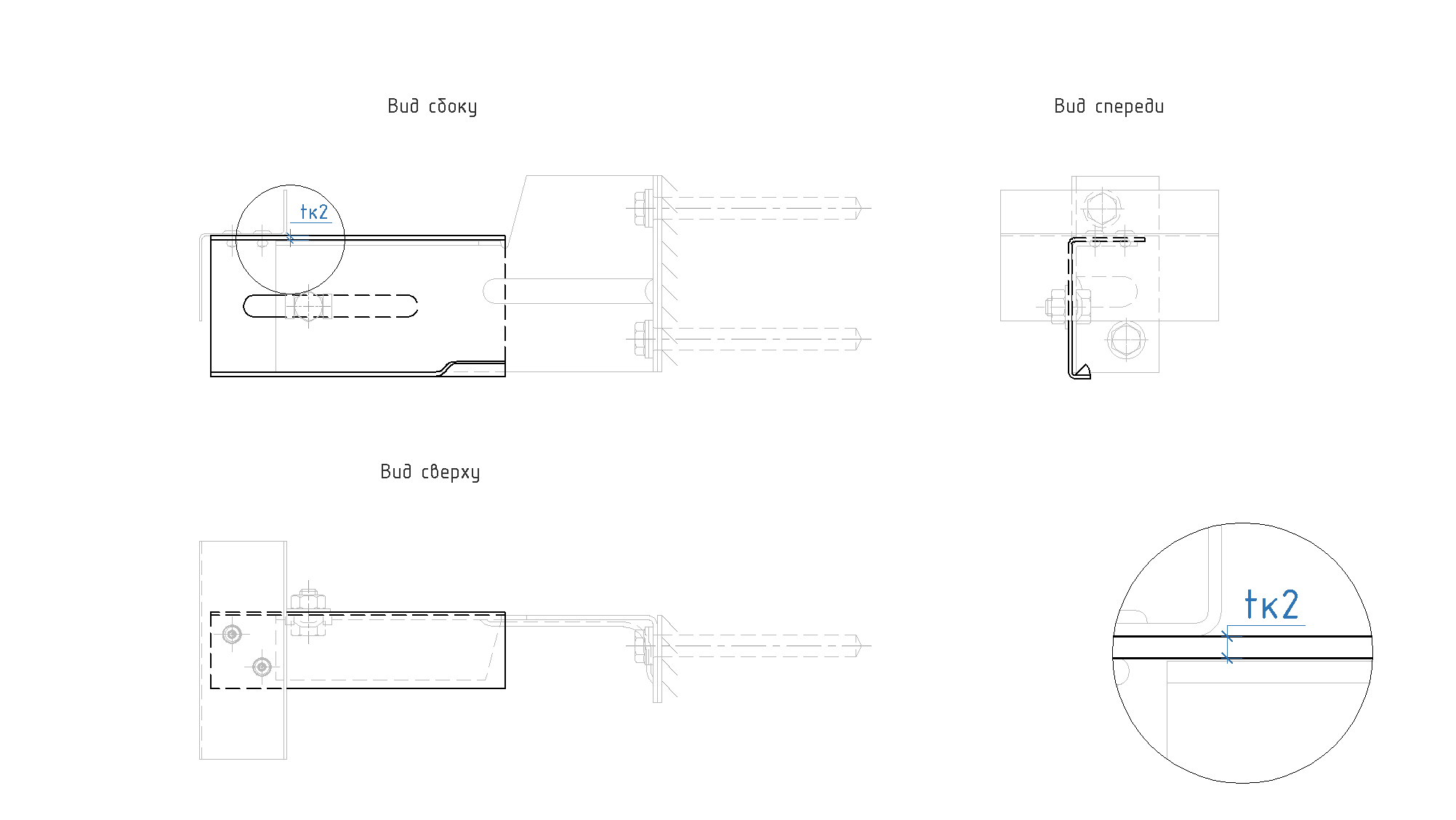

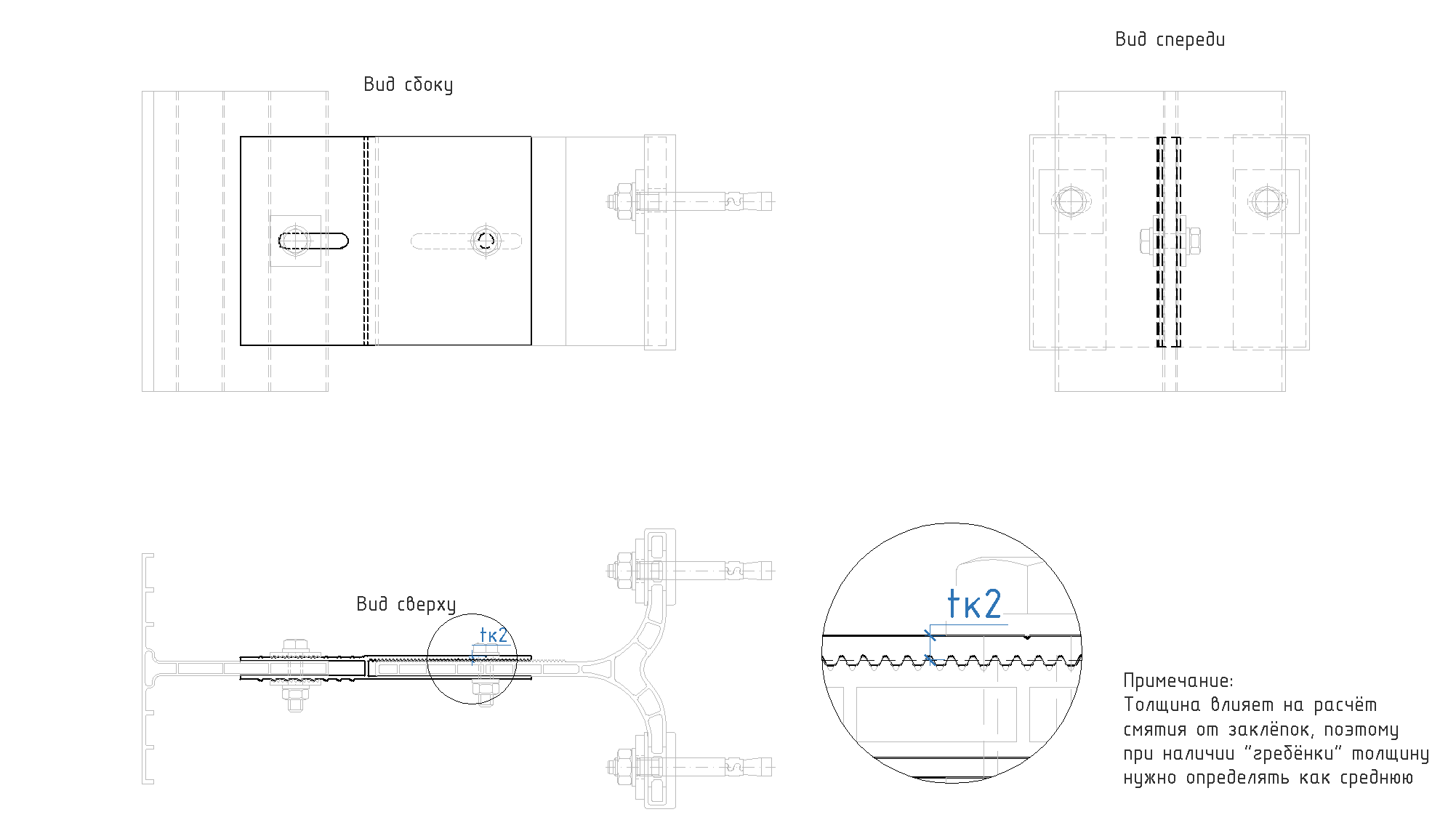

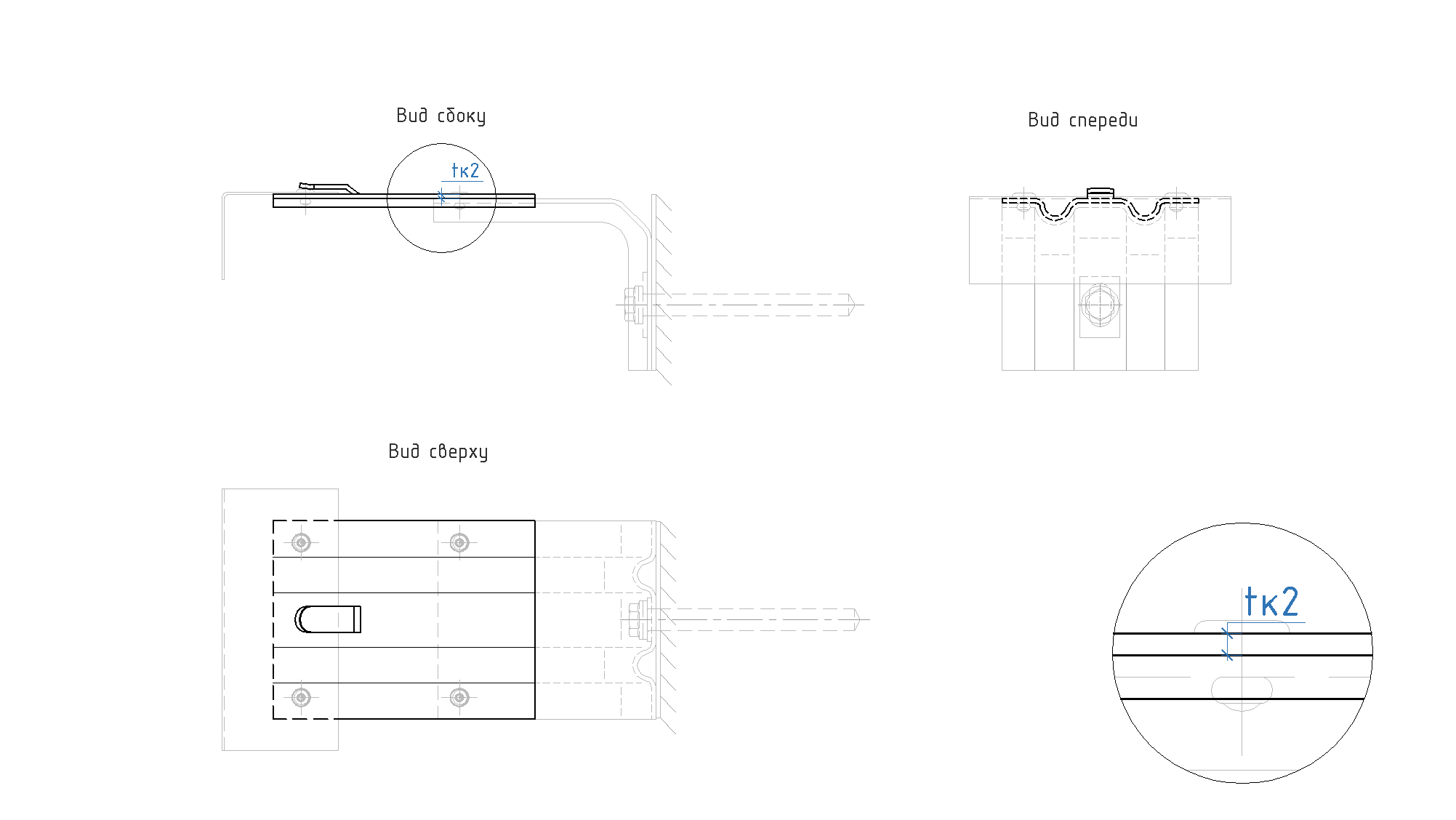

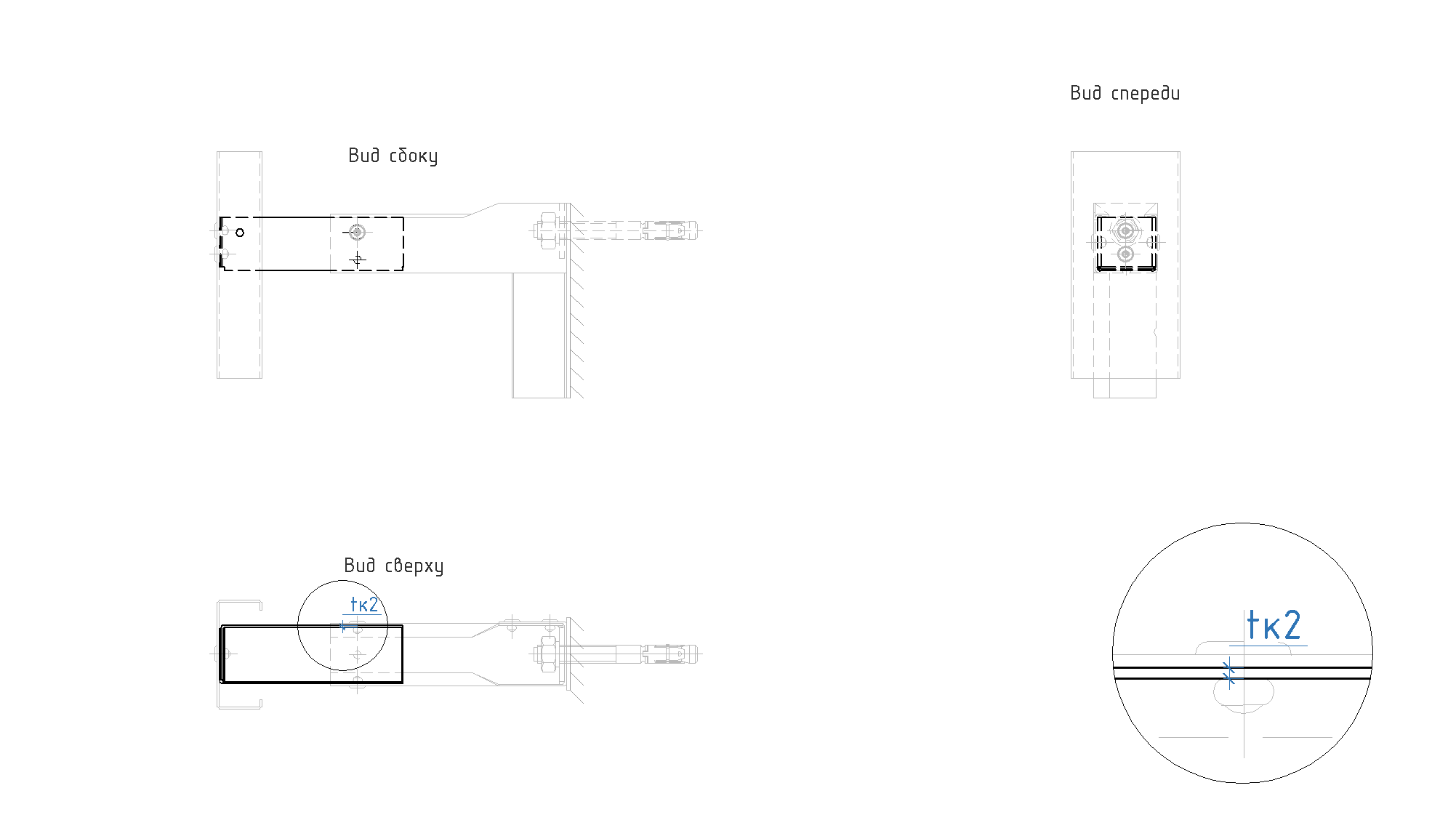

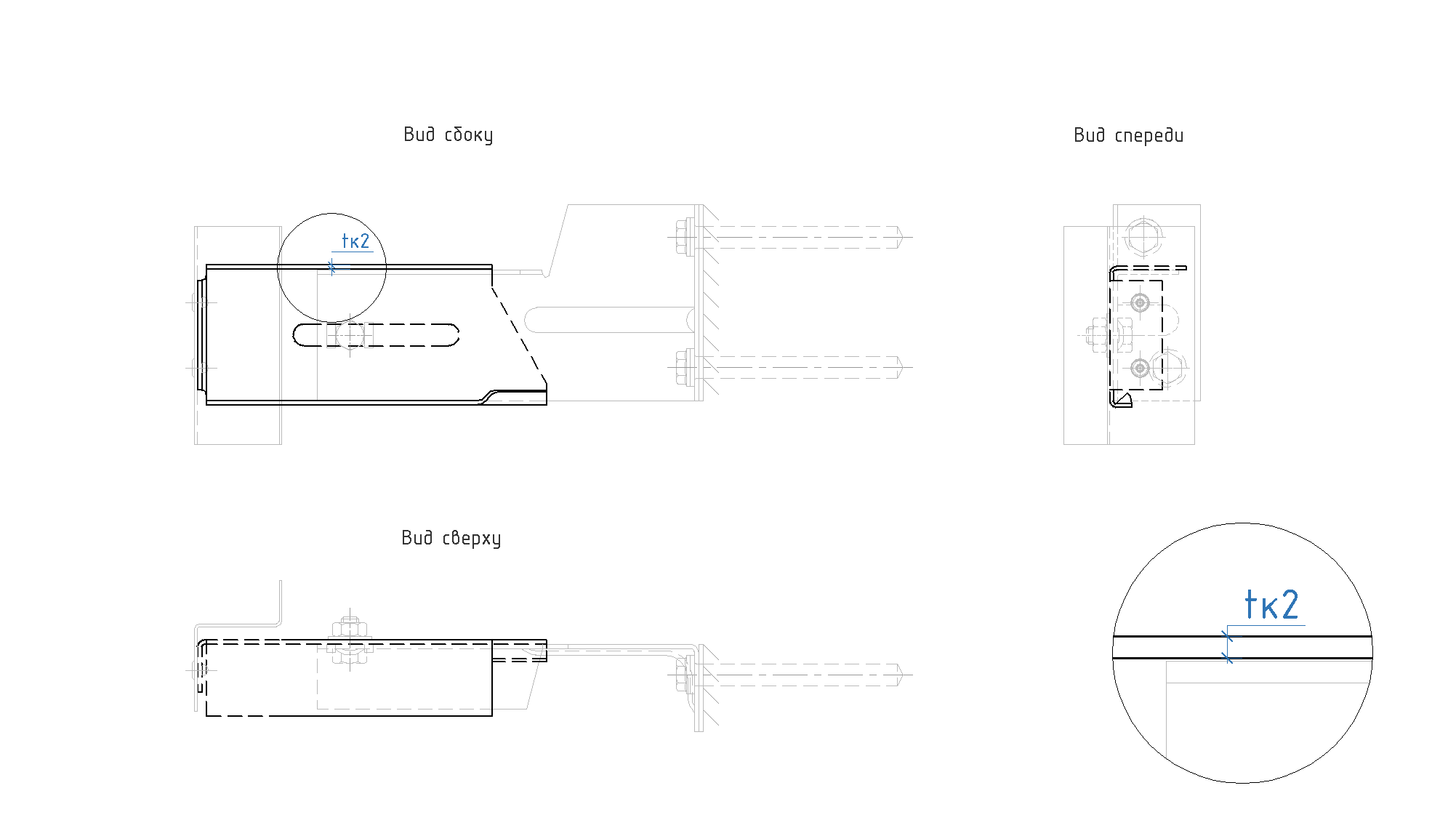

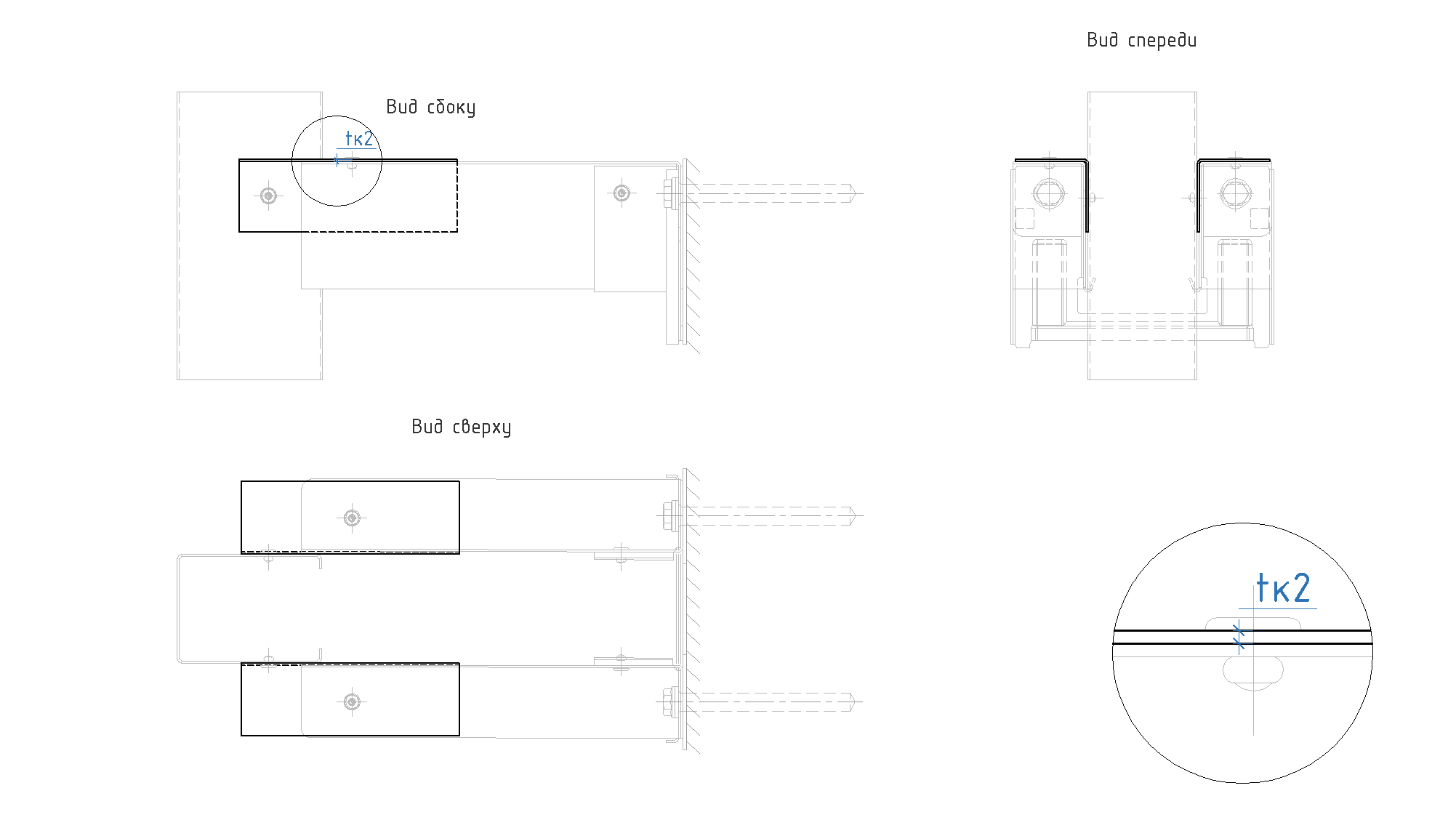

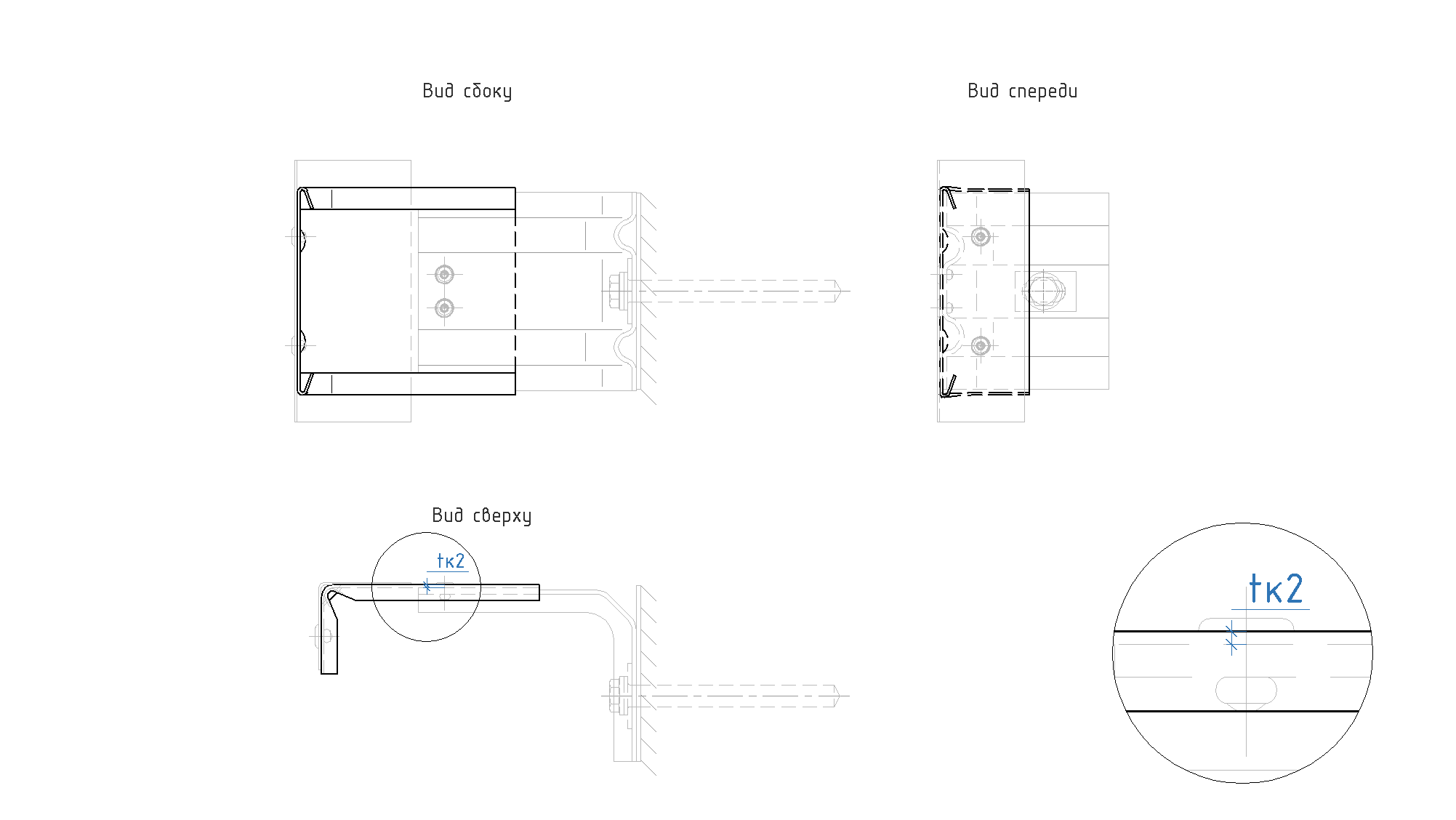

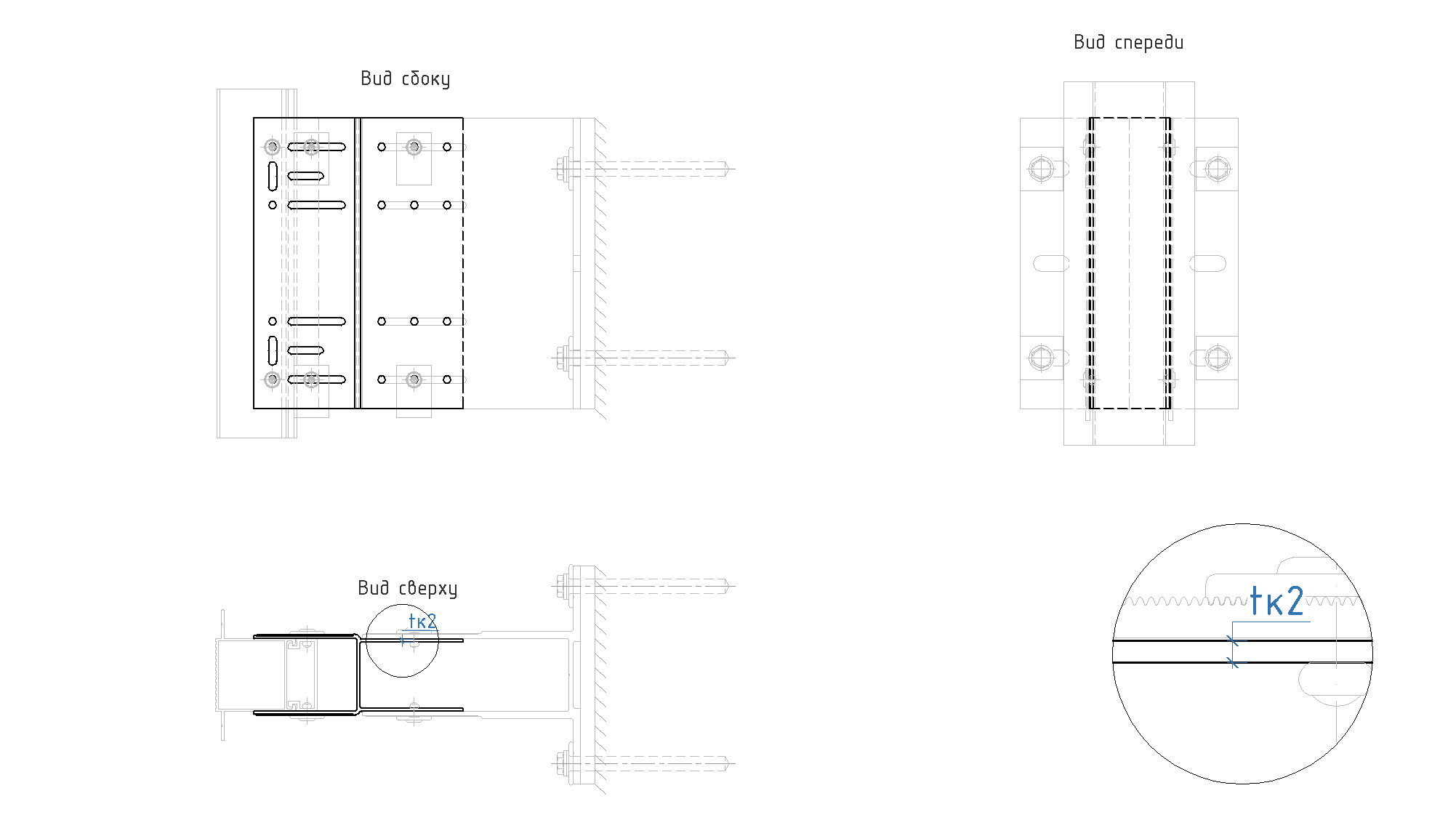

Толщина консоли в сечении 2-2
Значение по умолчанию:
0
tп, мм

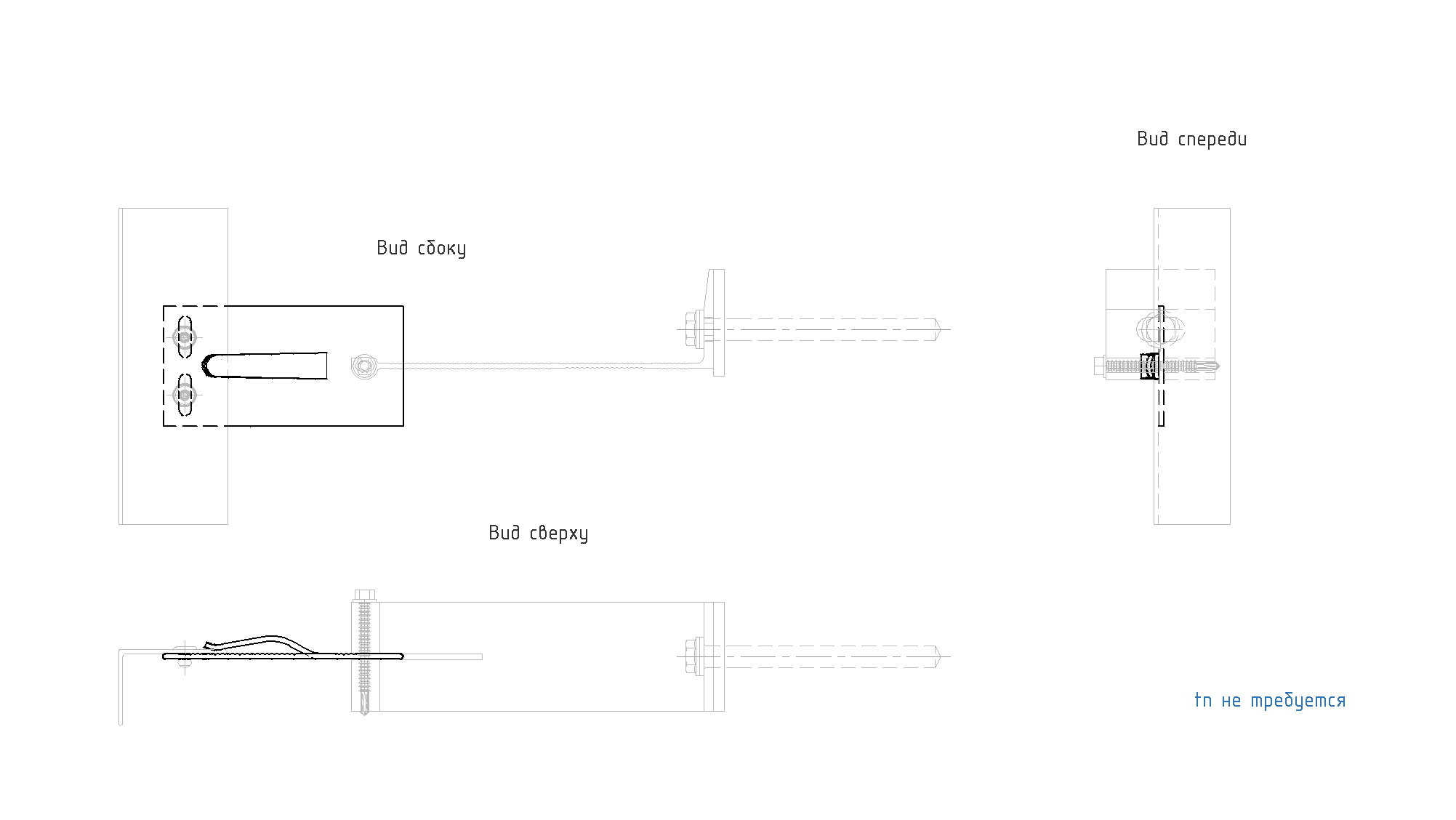

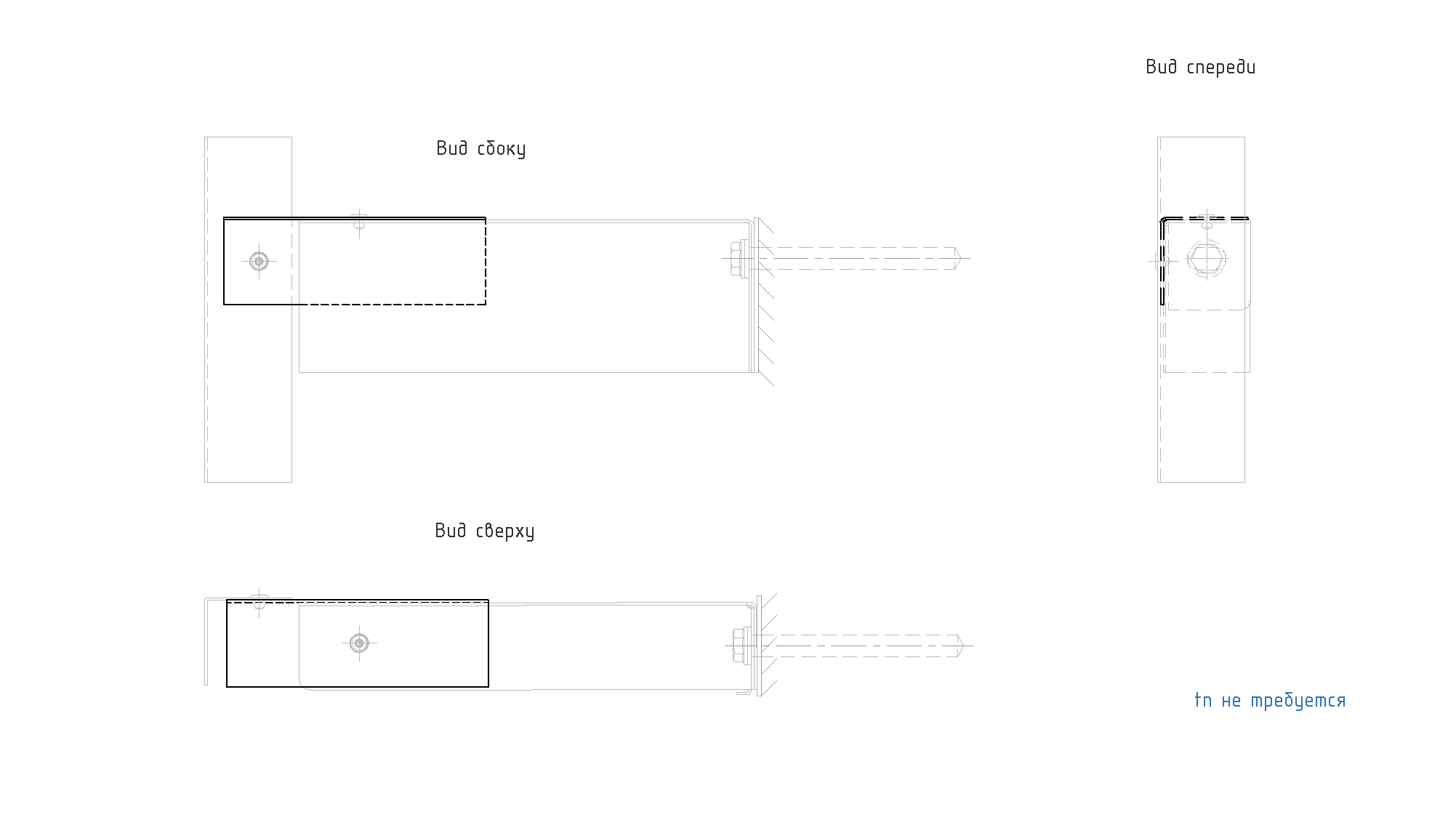

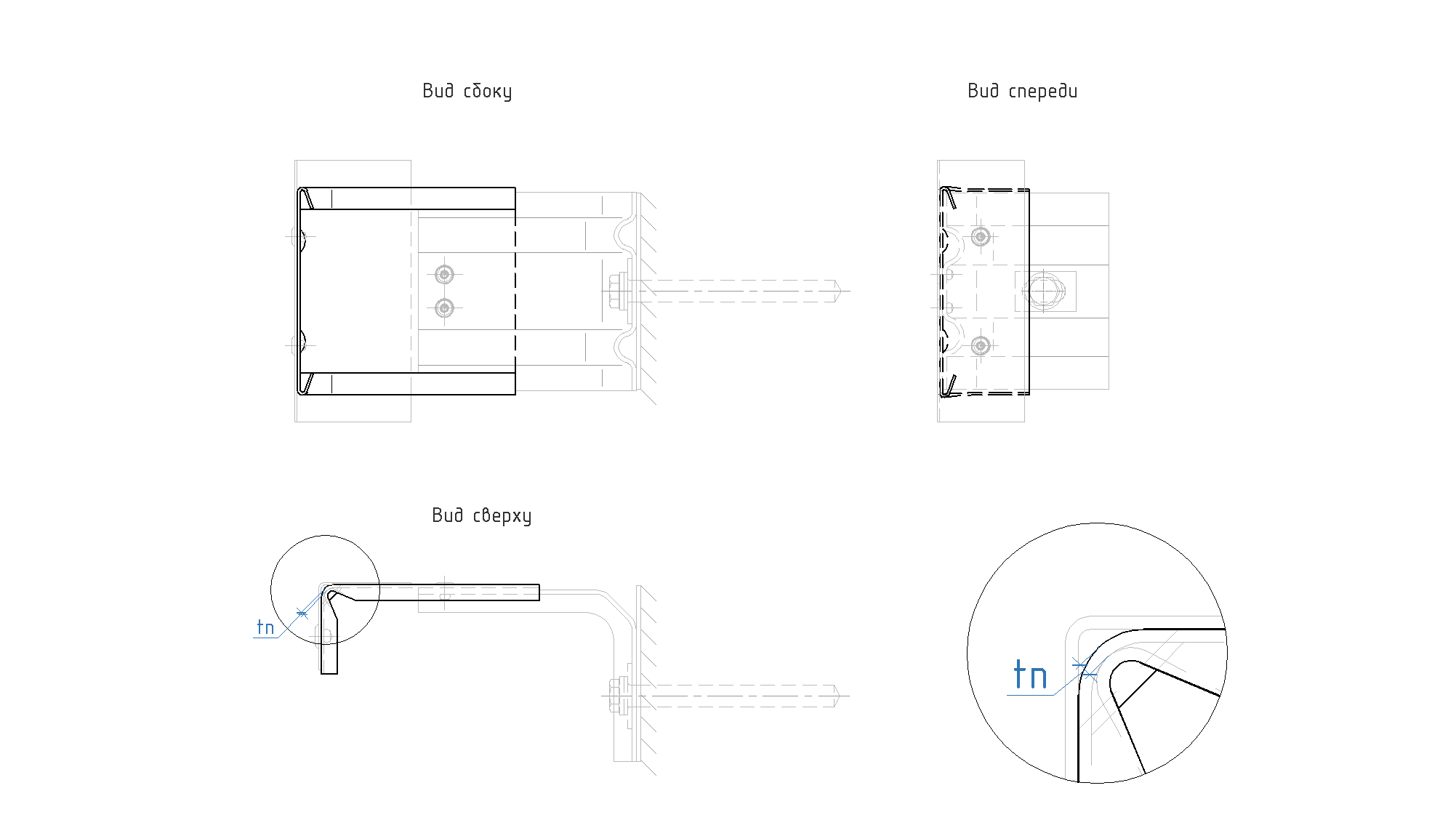

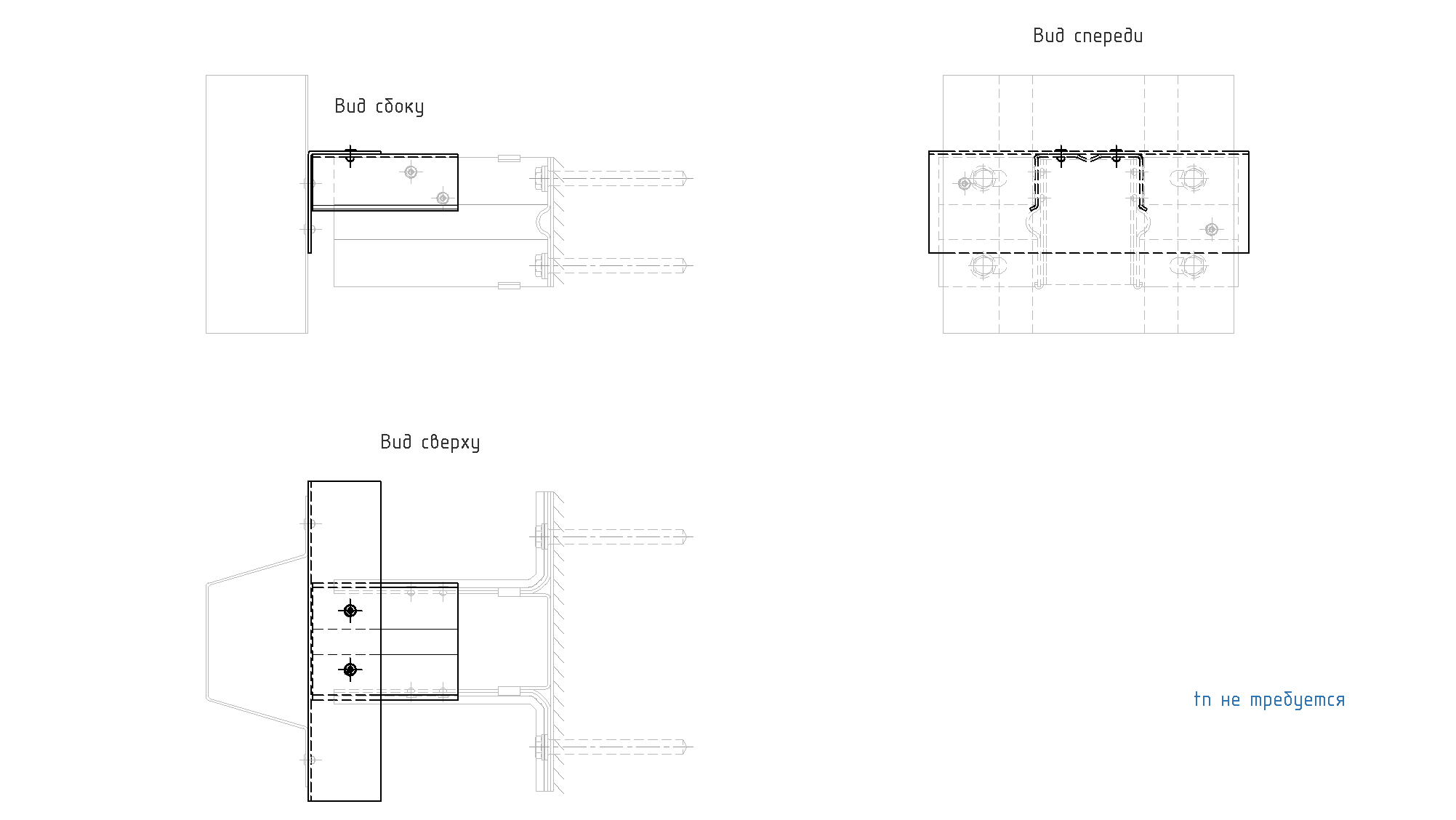

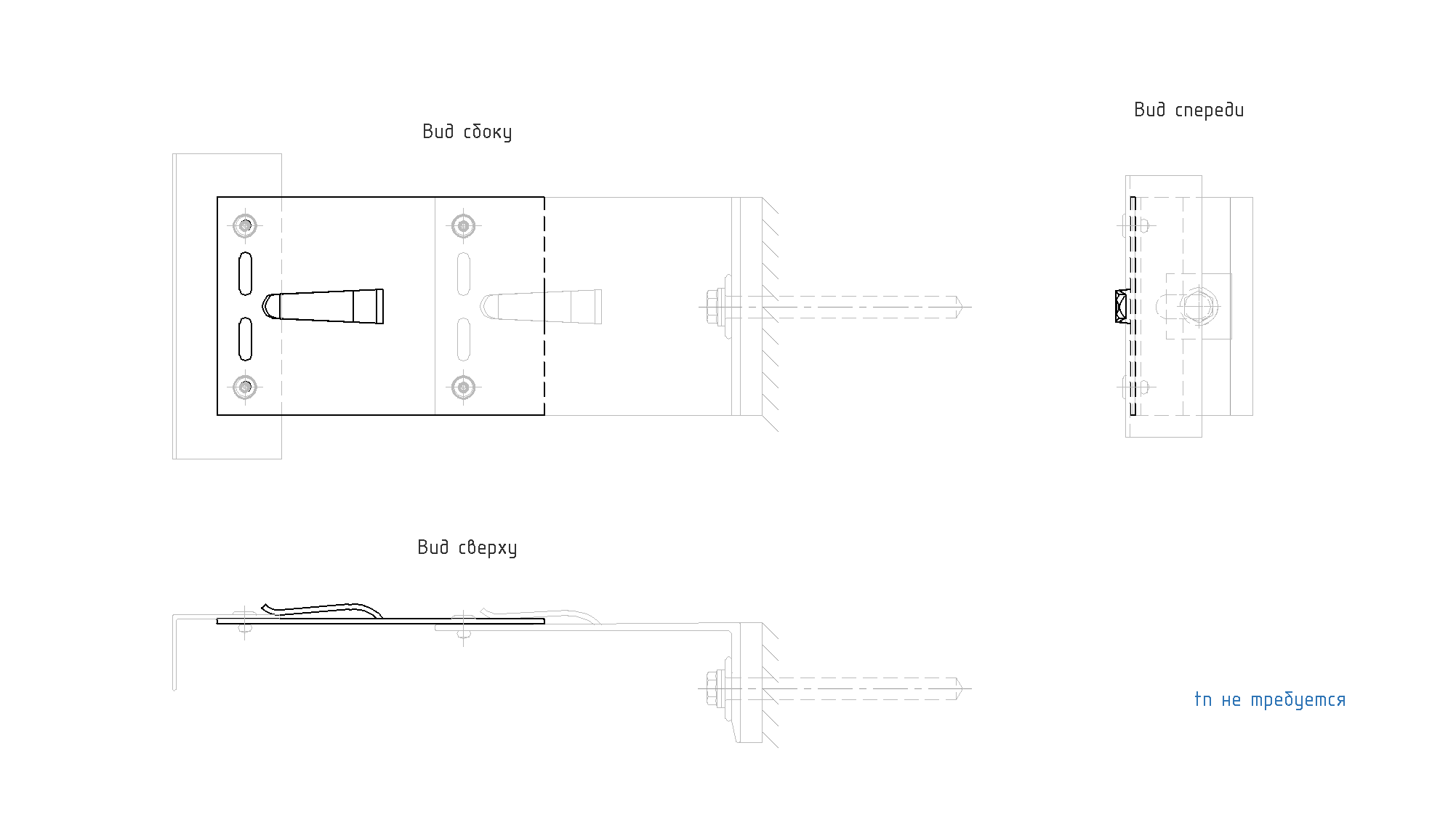

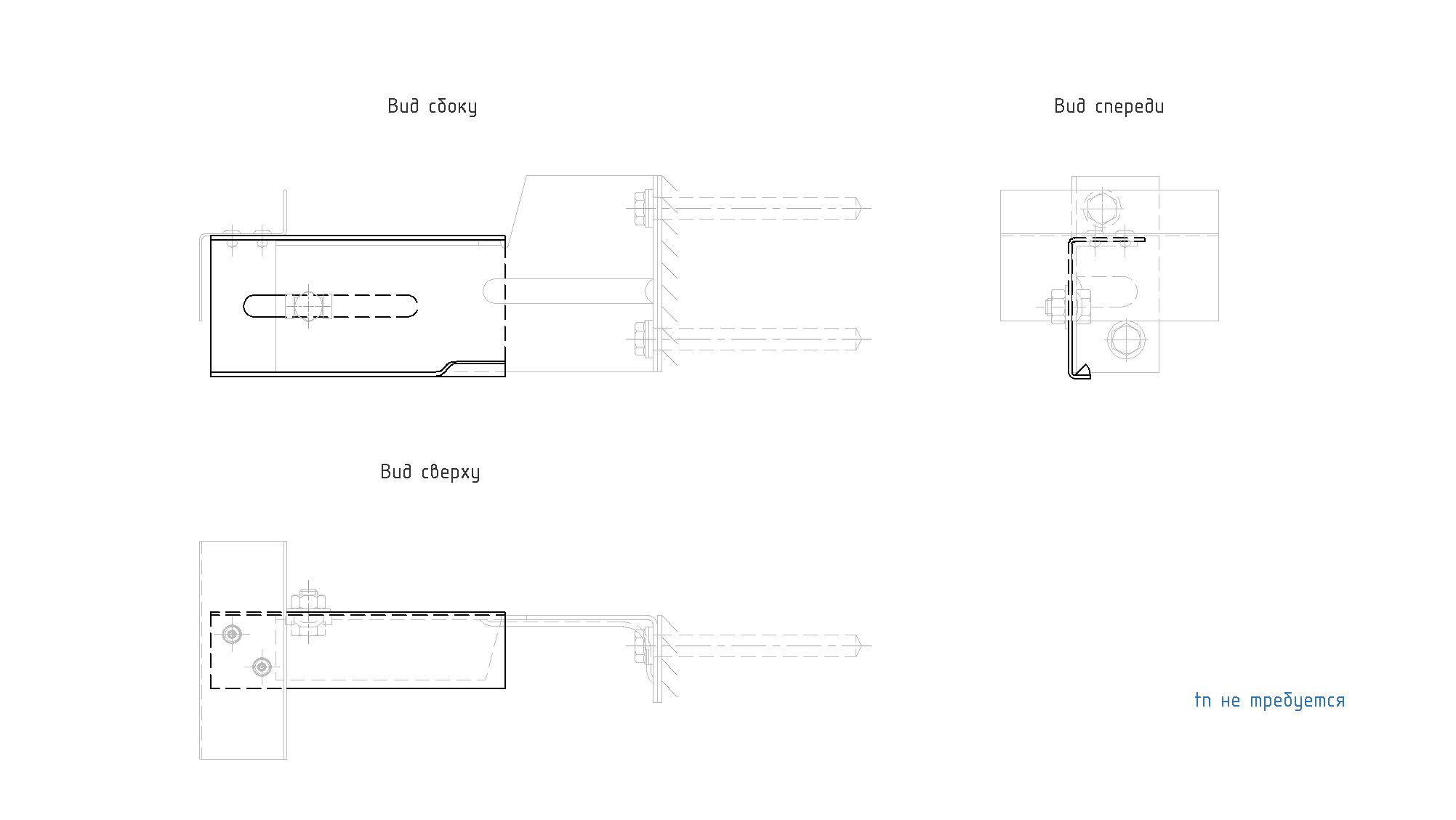

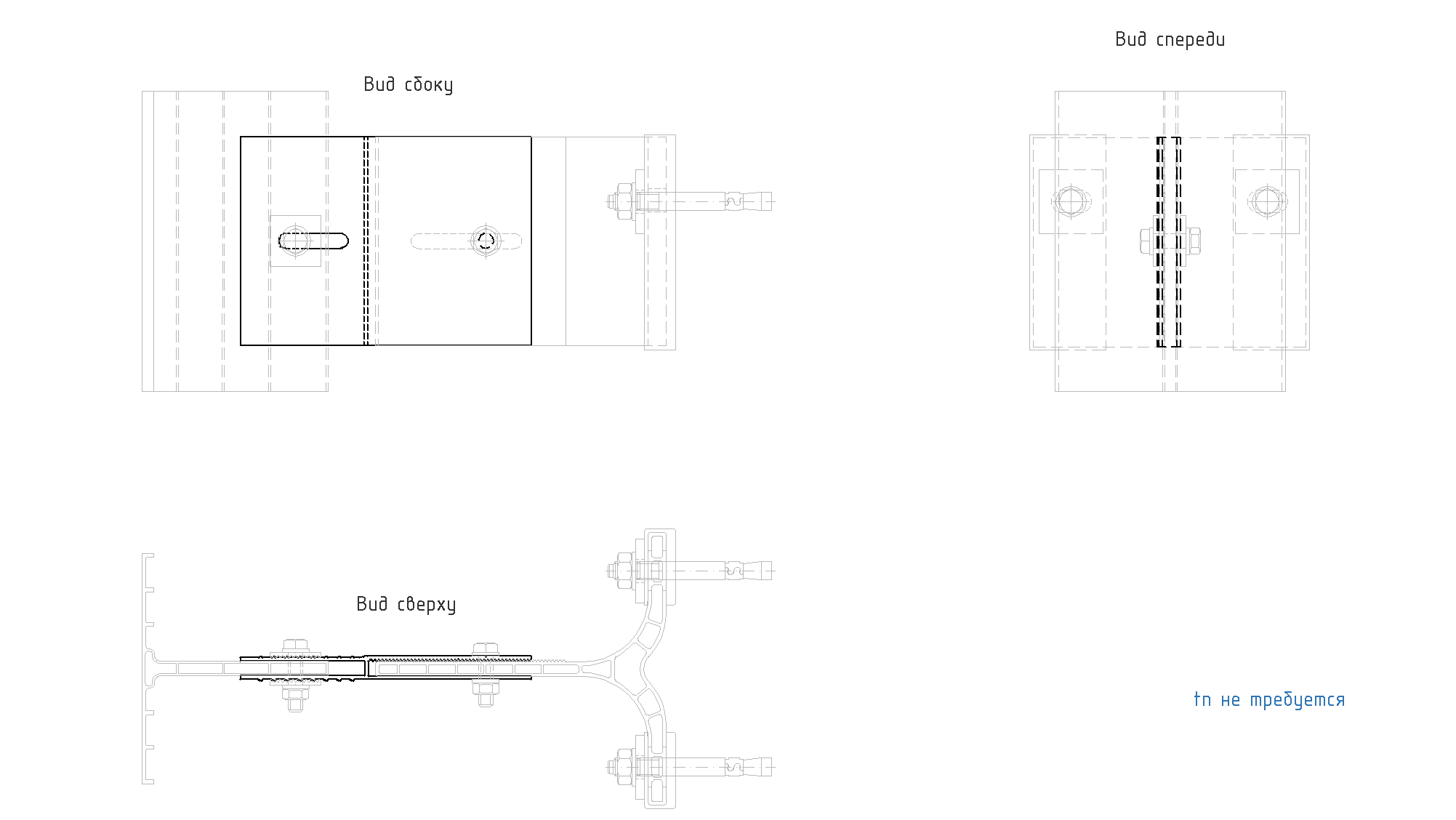

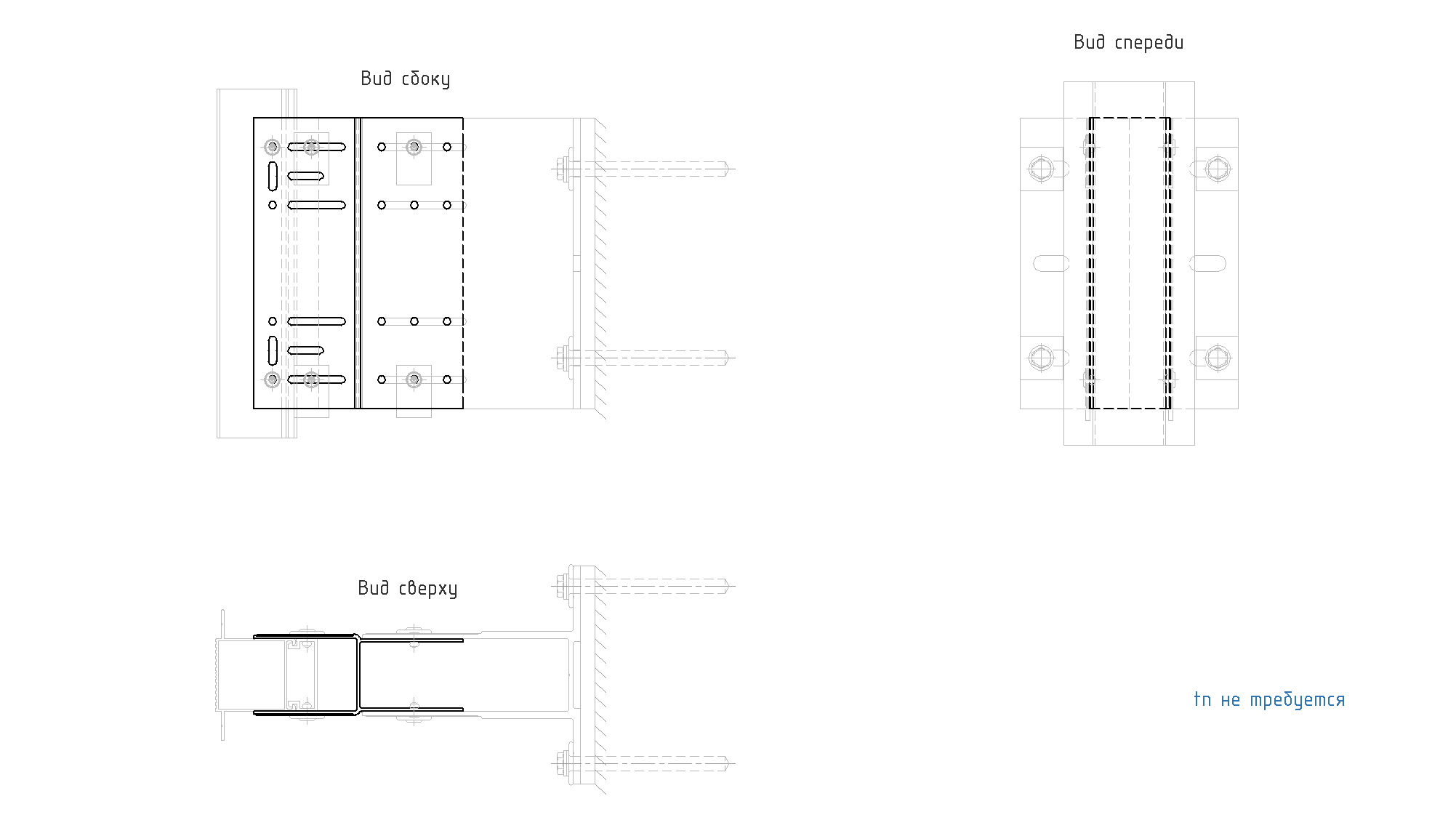

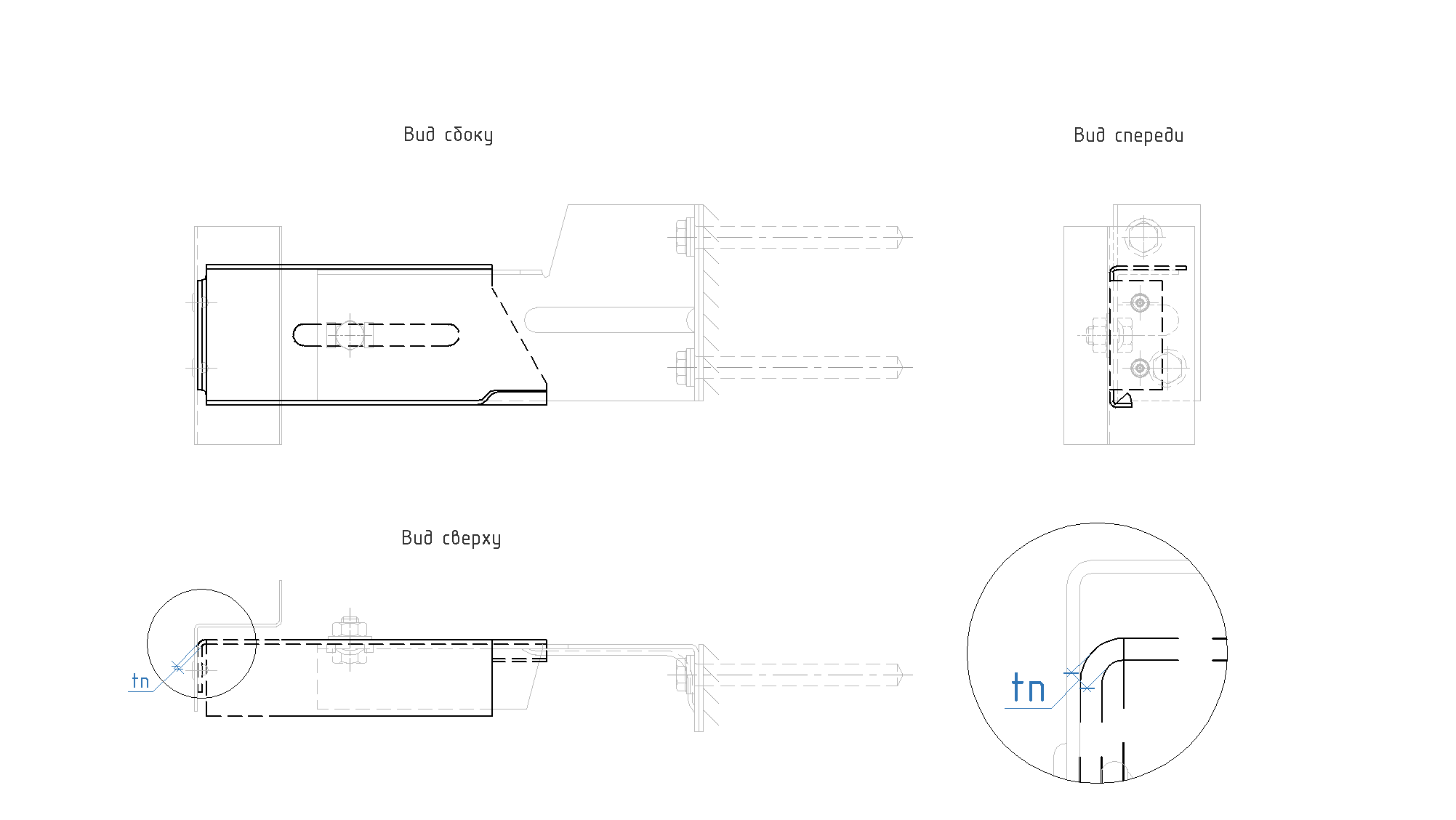

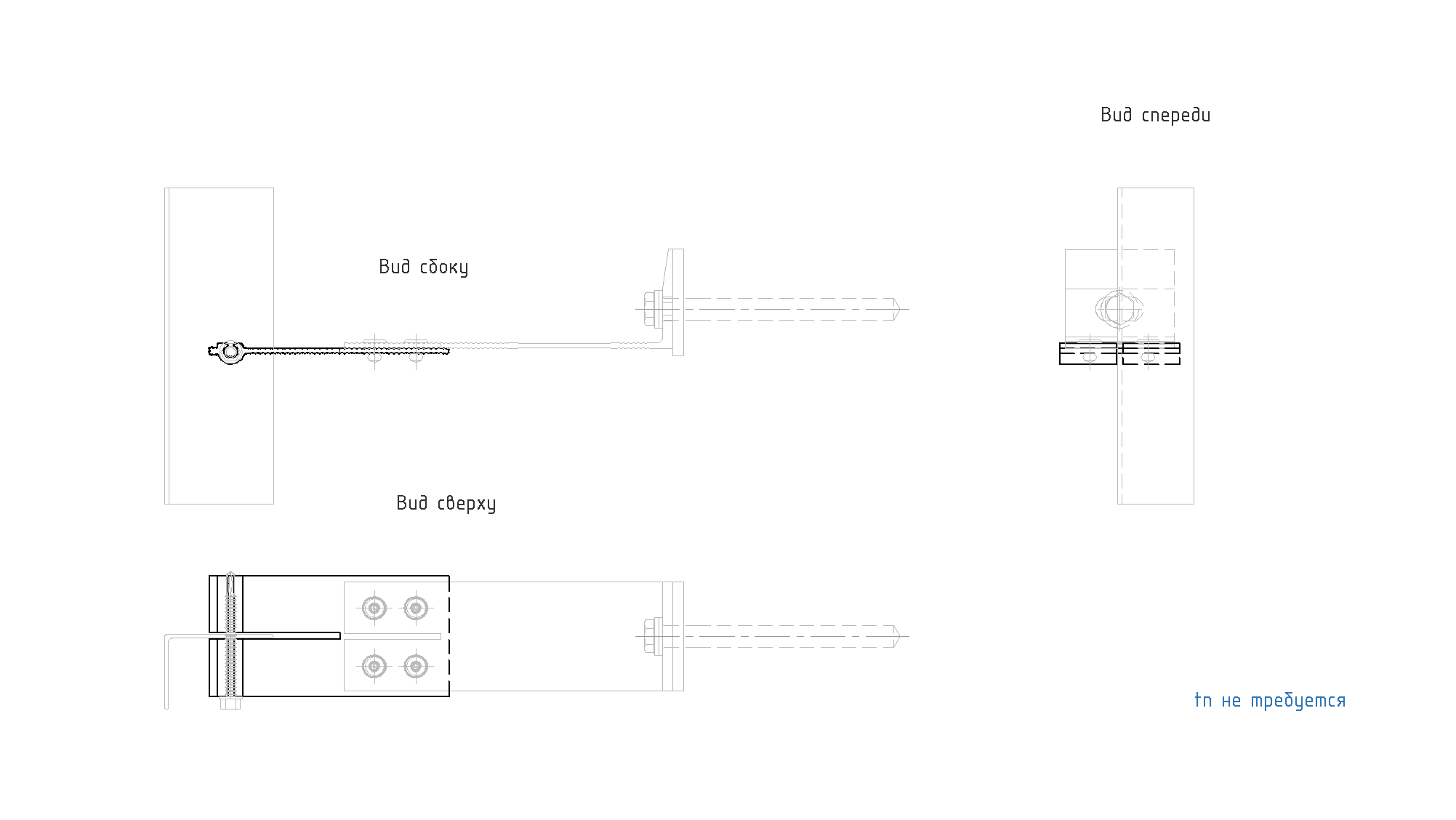

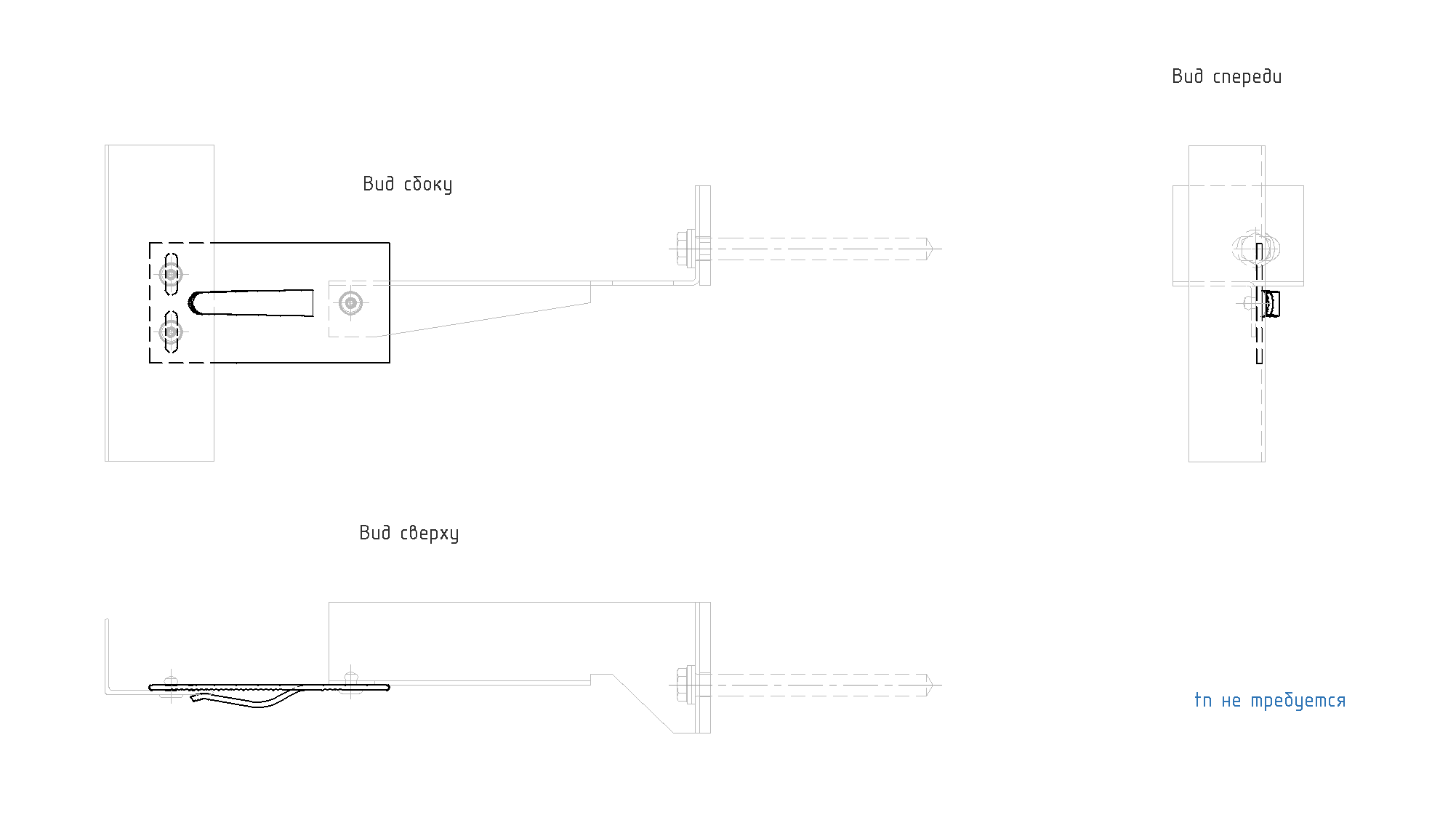

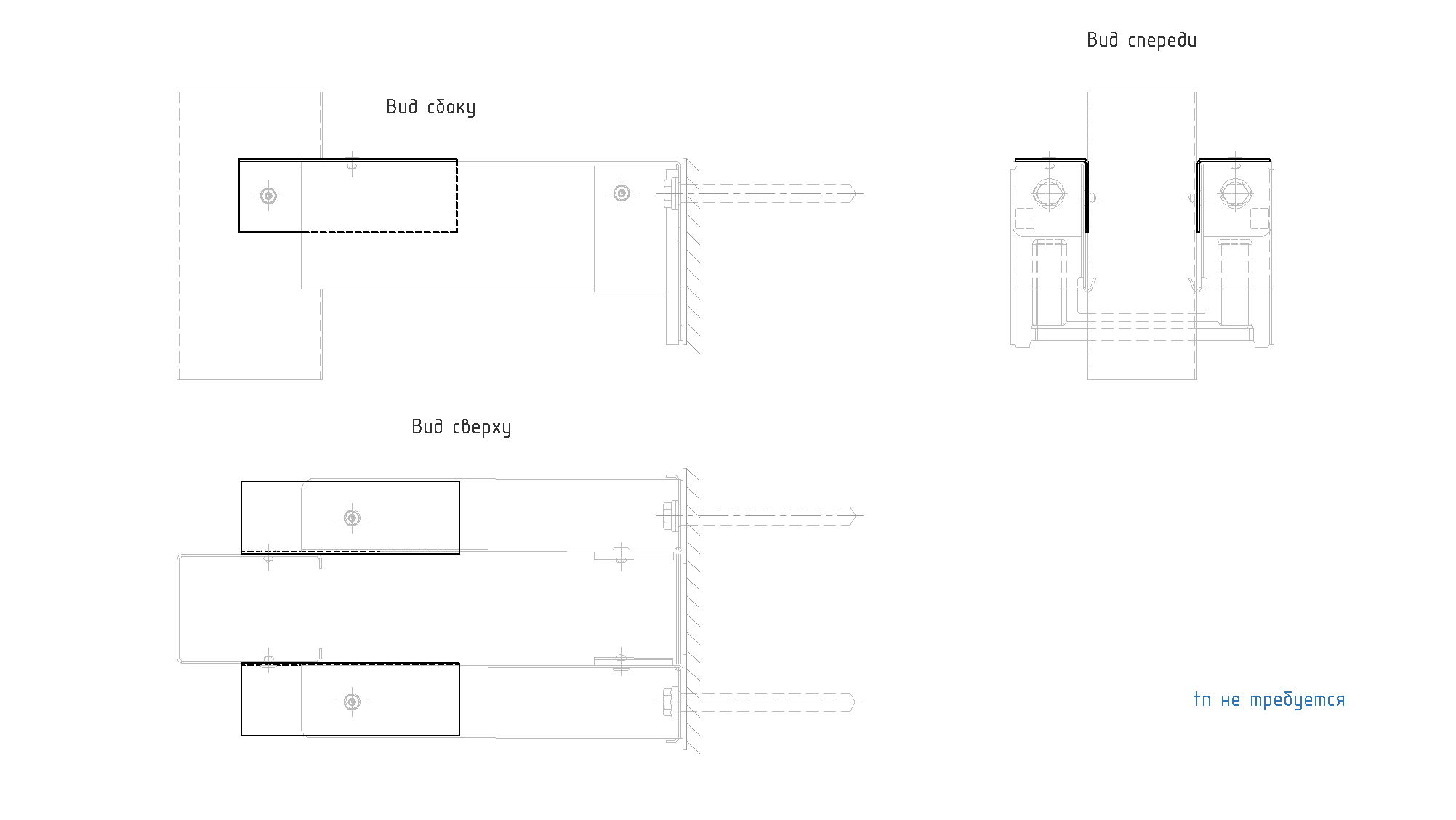

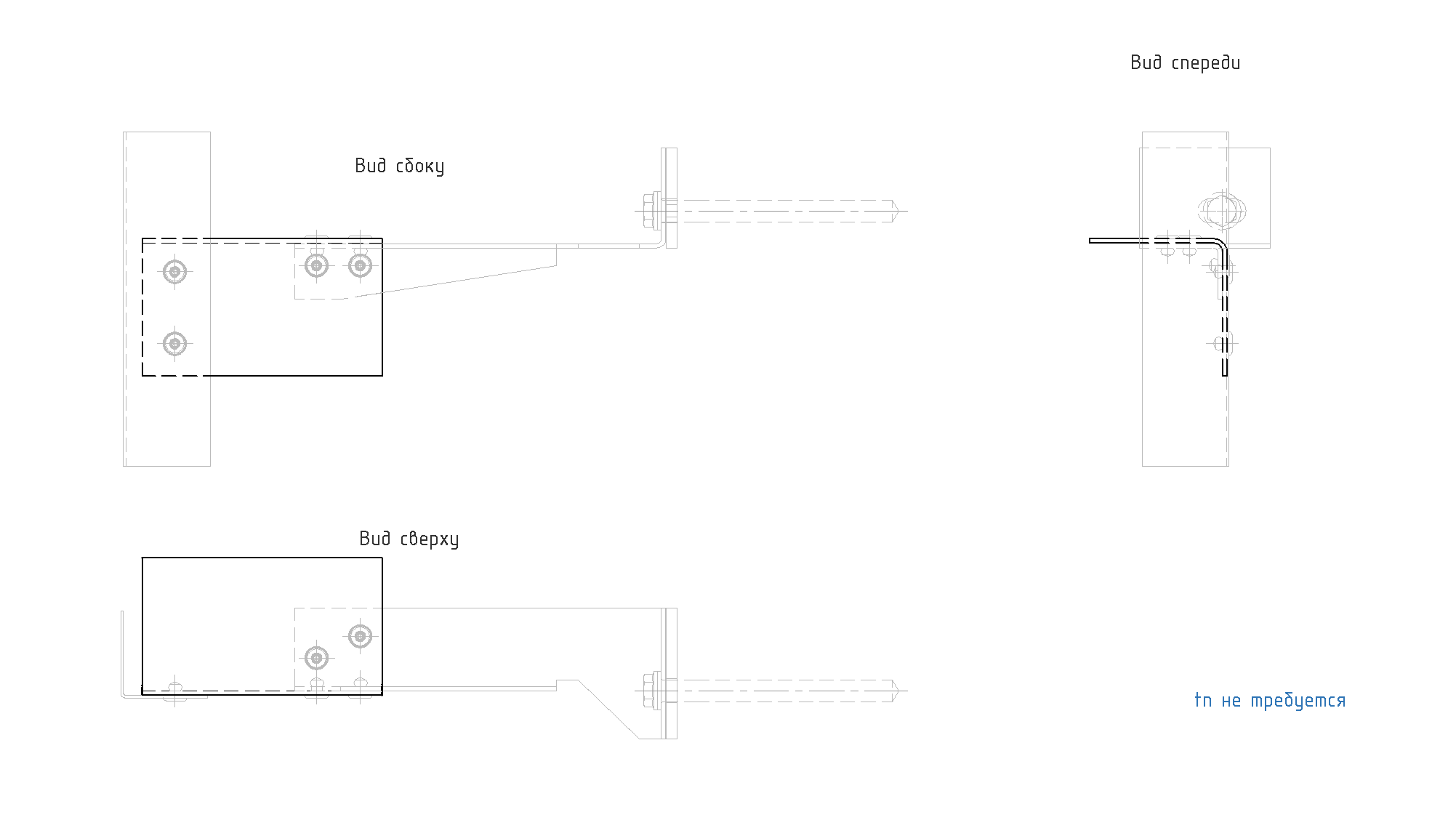

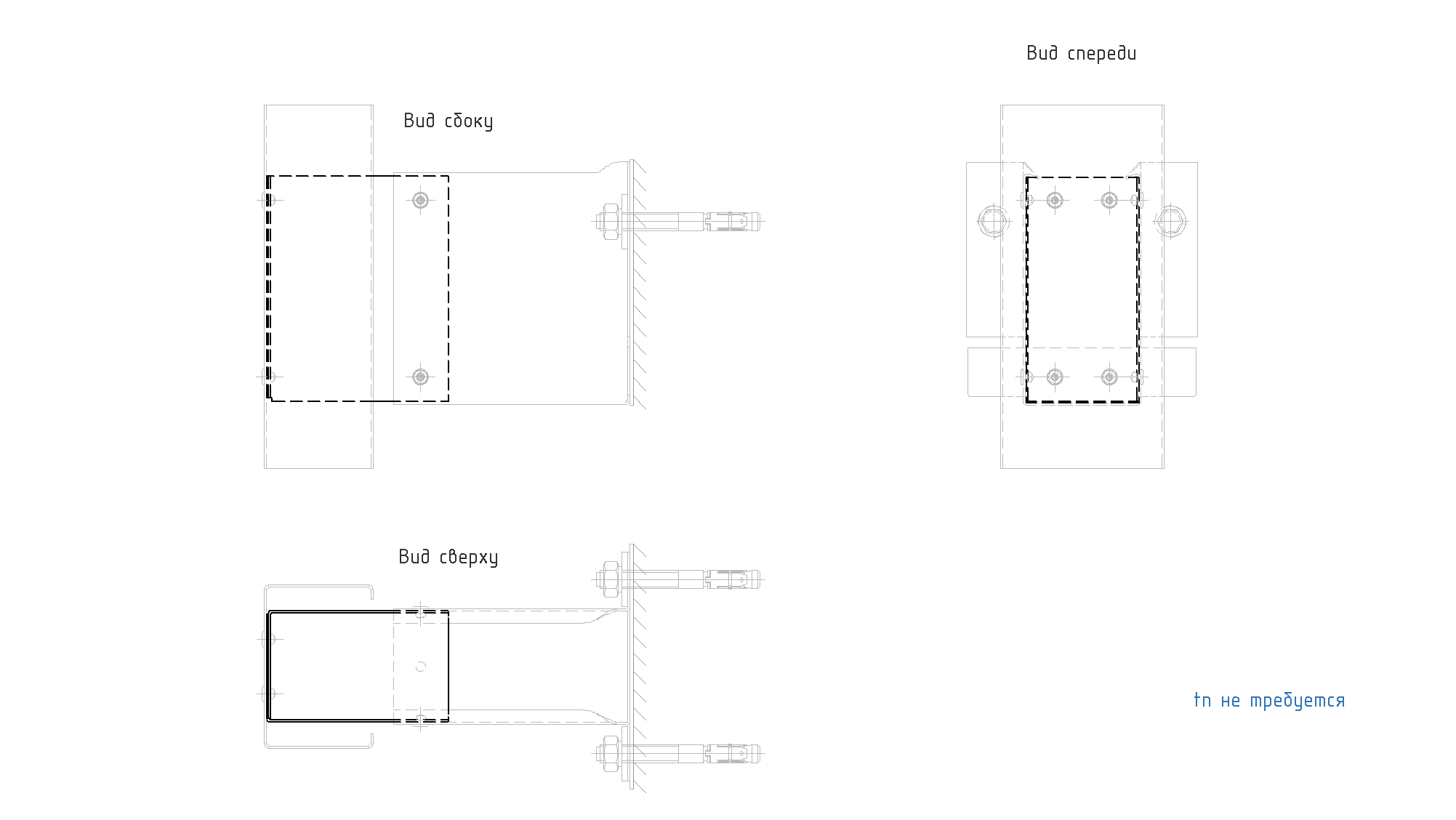

Толщина пяты
Значение по умолчанию:
0
nз, шт
Количество заклёпок
Крепление
Укажите к каким частям удлинителя возможно крепить вертикальный или горизонтальный профиль
Значение по умолчанию:
Любой
Возможные значения:
Любой
Полка
(Возможно крепление к фасадной полке удлинителя)
Верт.стенка
(Возможно крепление к вертикальной стенке удлинителя)
Полка|Верт.стенка
Гор.стенка
(Возможно крепление к горизонтальной стенке удлинителя)
Полка|Гор.стенка
Полка|Верт.стенка|Гор.стенка
2 верт.стенки
(Возможно крепление к двум вертикальным стенкам удлинителя)
Гор.профиль
(На конце удлинителя применяется горизонтальный профиль)
Считать полку

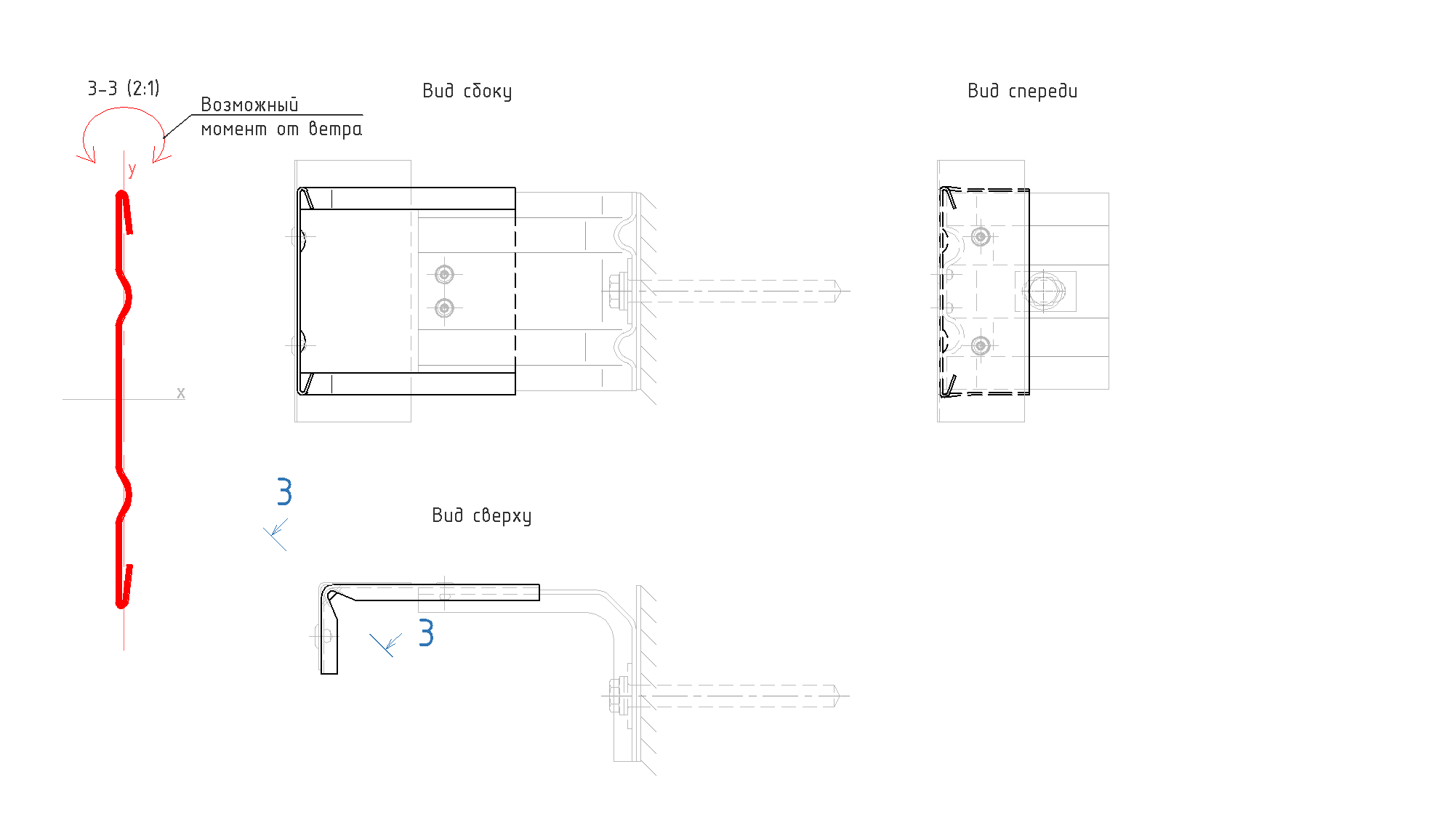

Выполнять ли расчёт полки на воздействие от ветровой нагрузки для L-образных удлинителей
Значение по умолчанию:
Нет

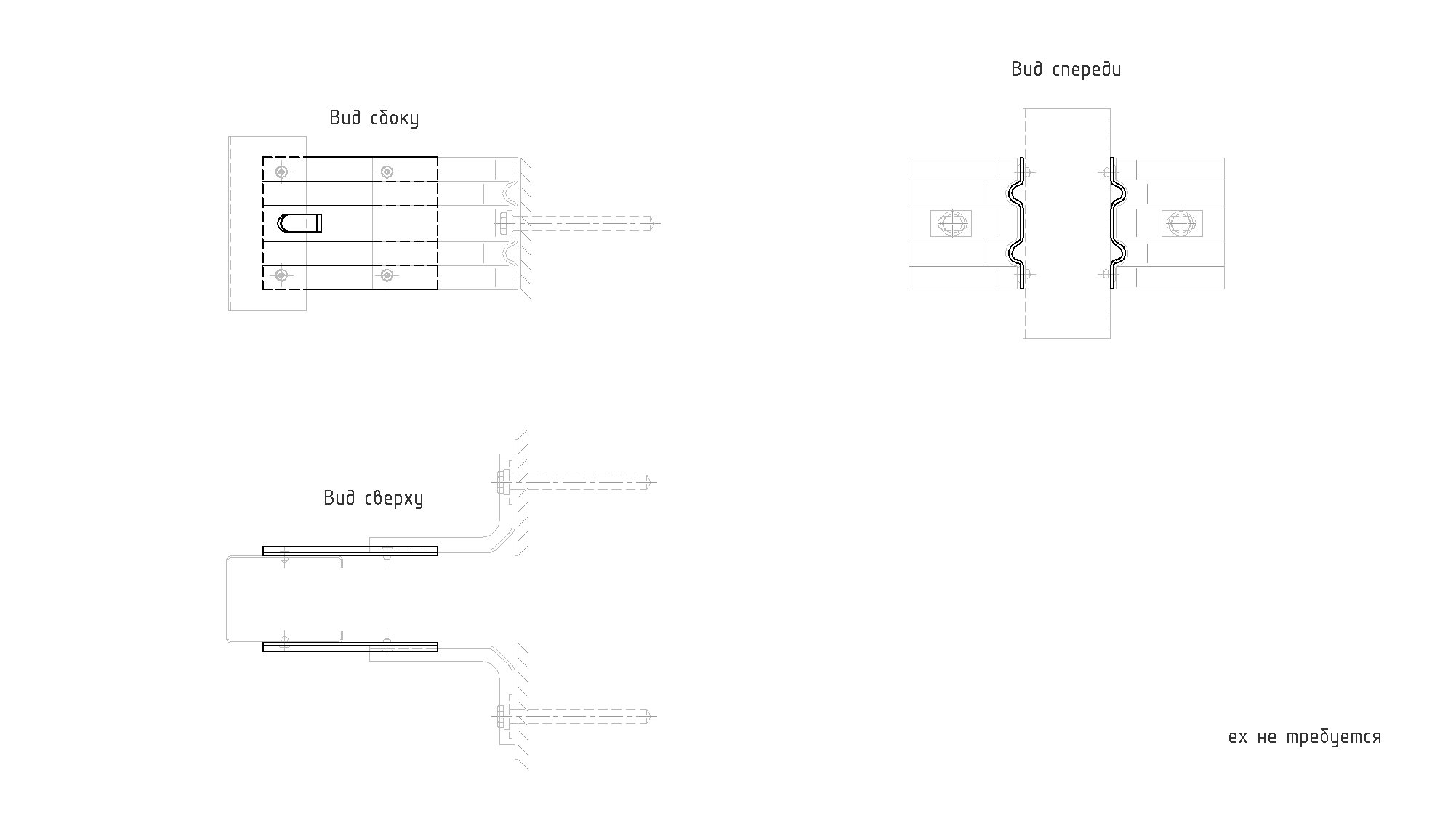

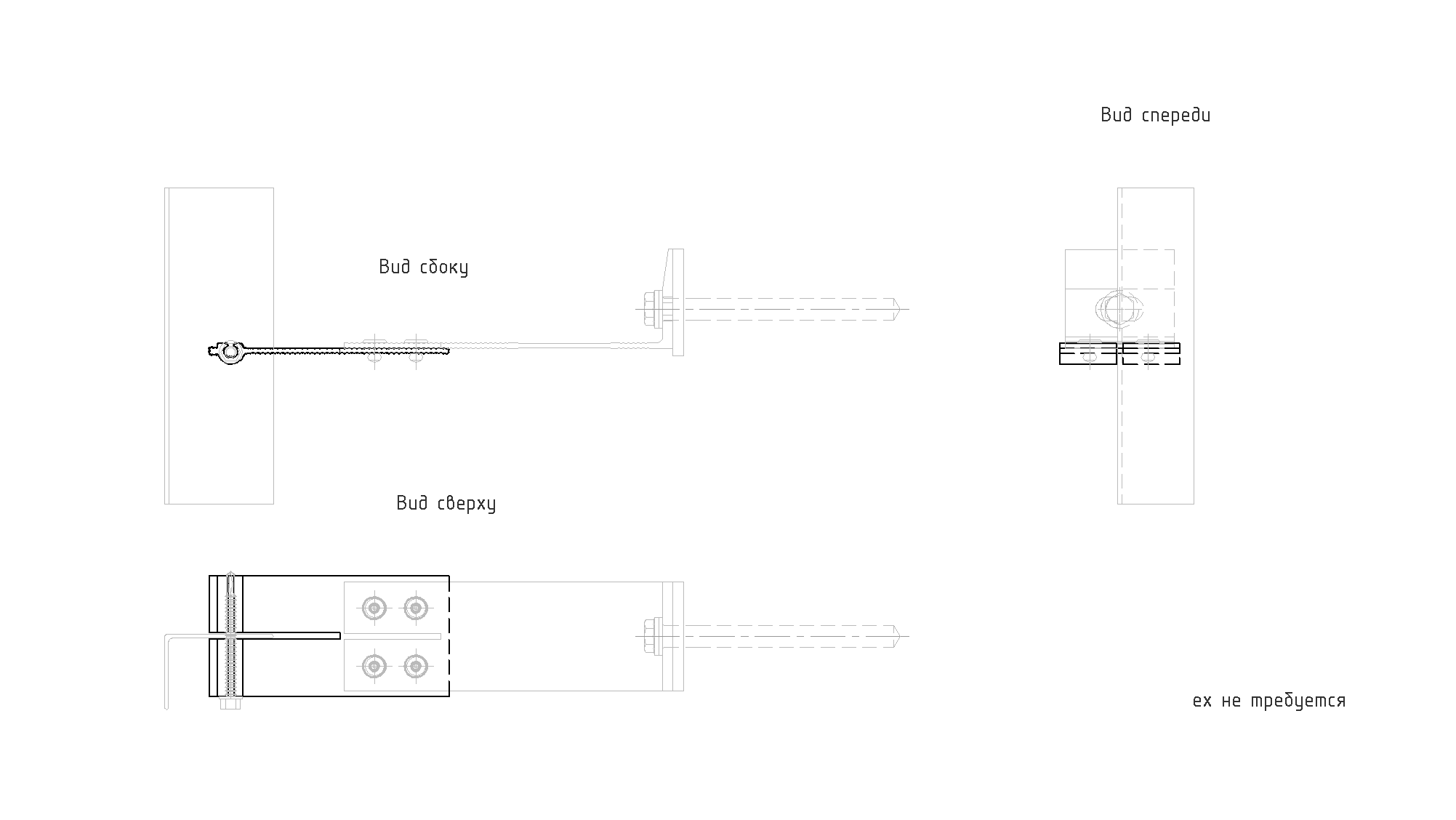

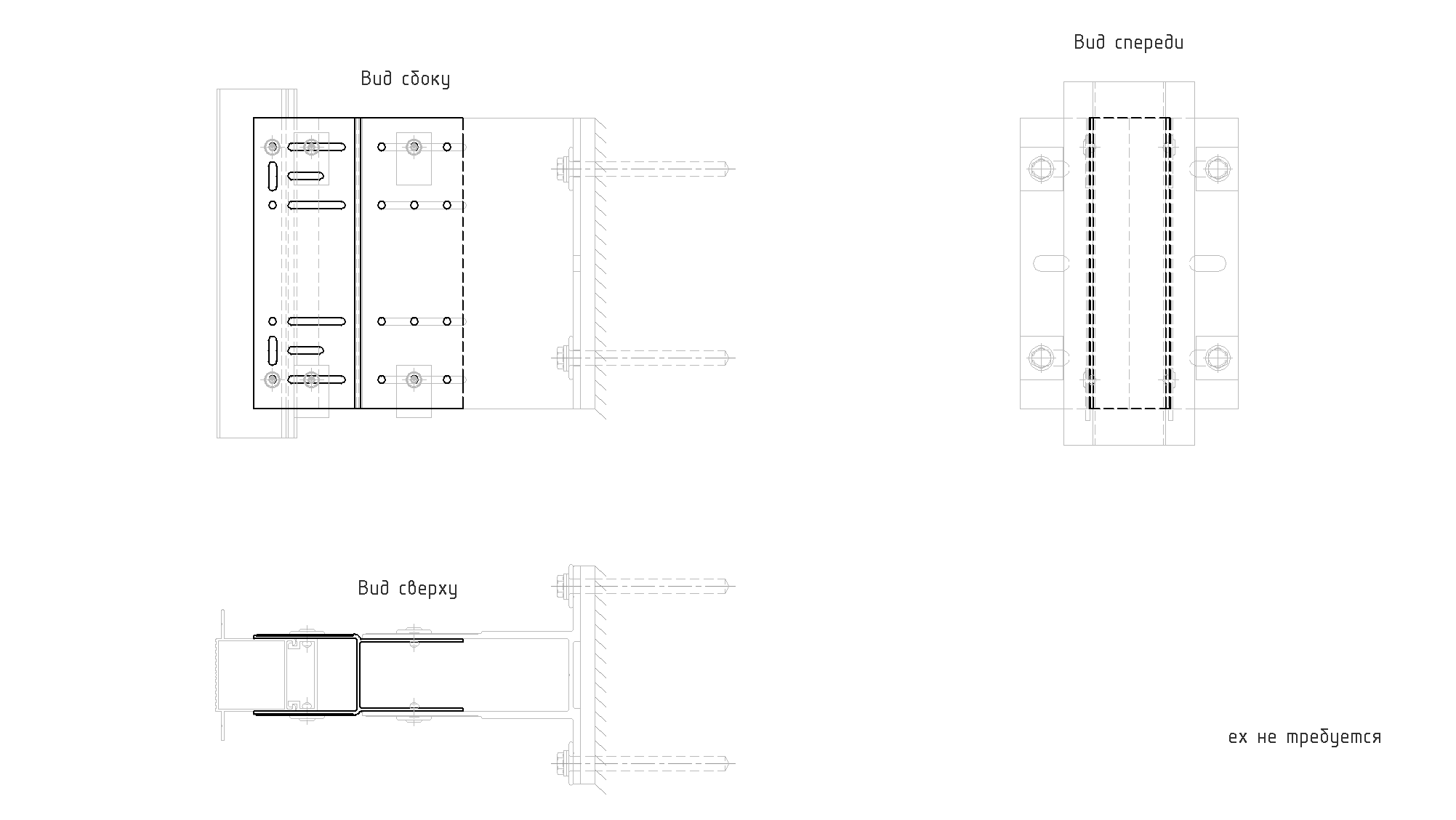

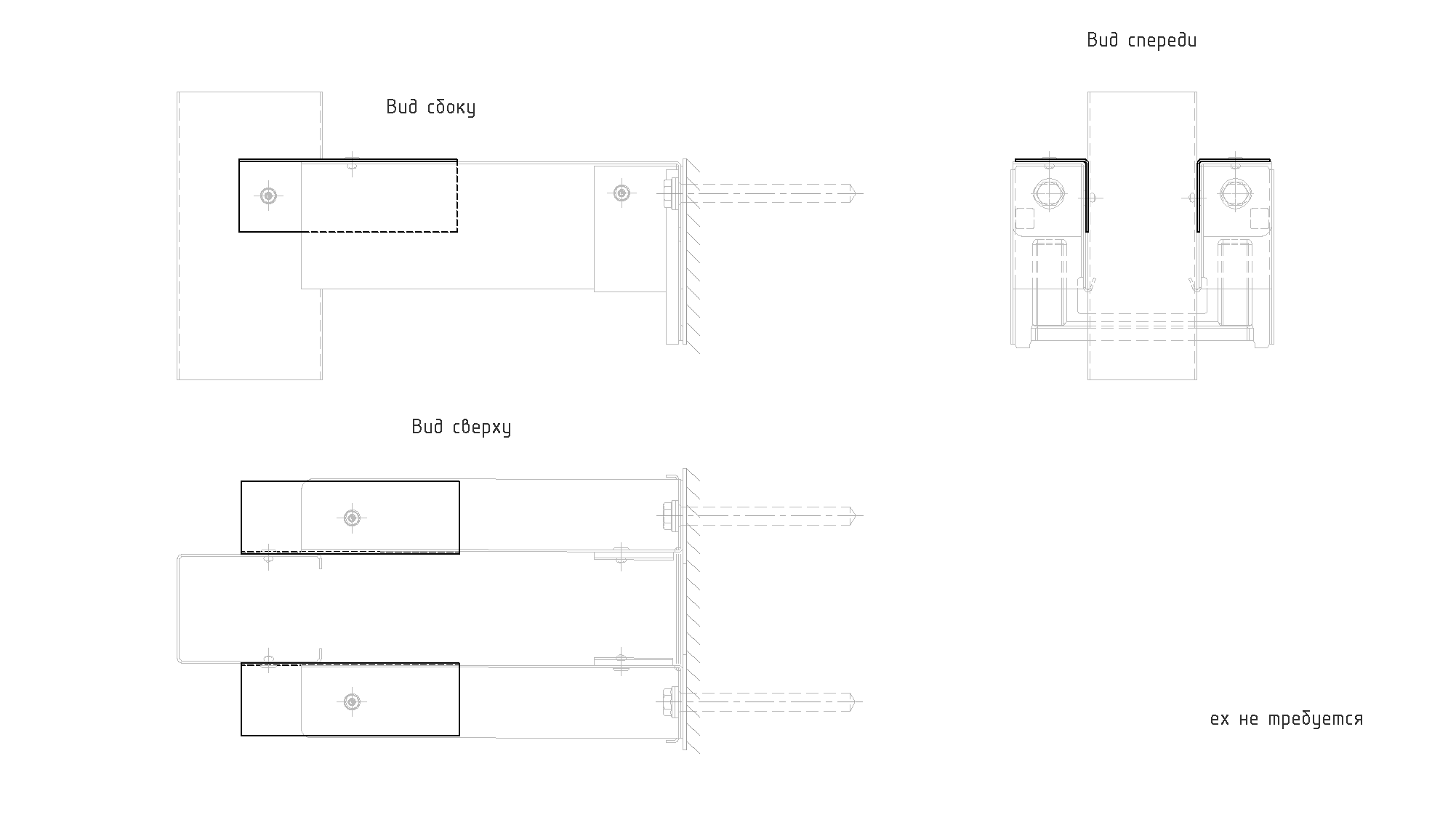

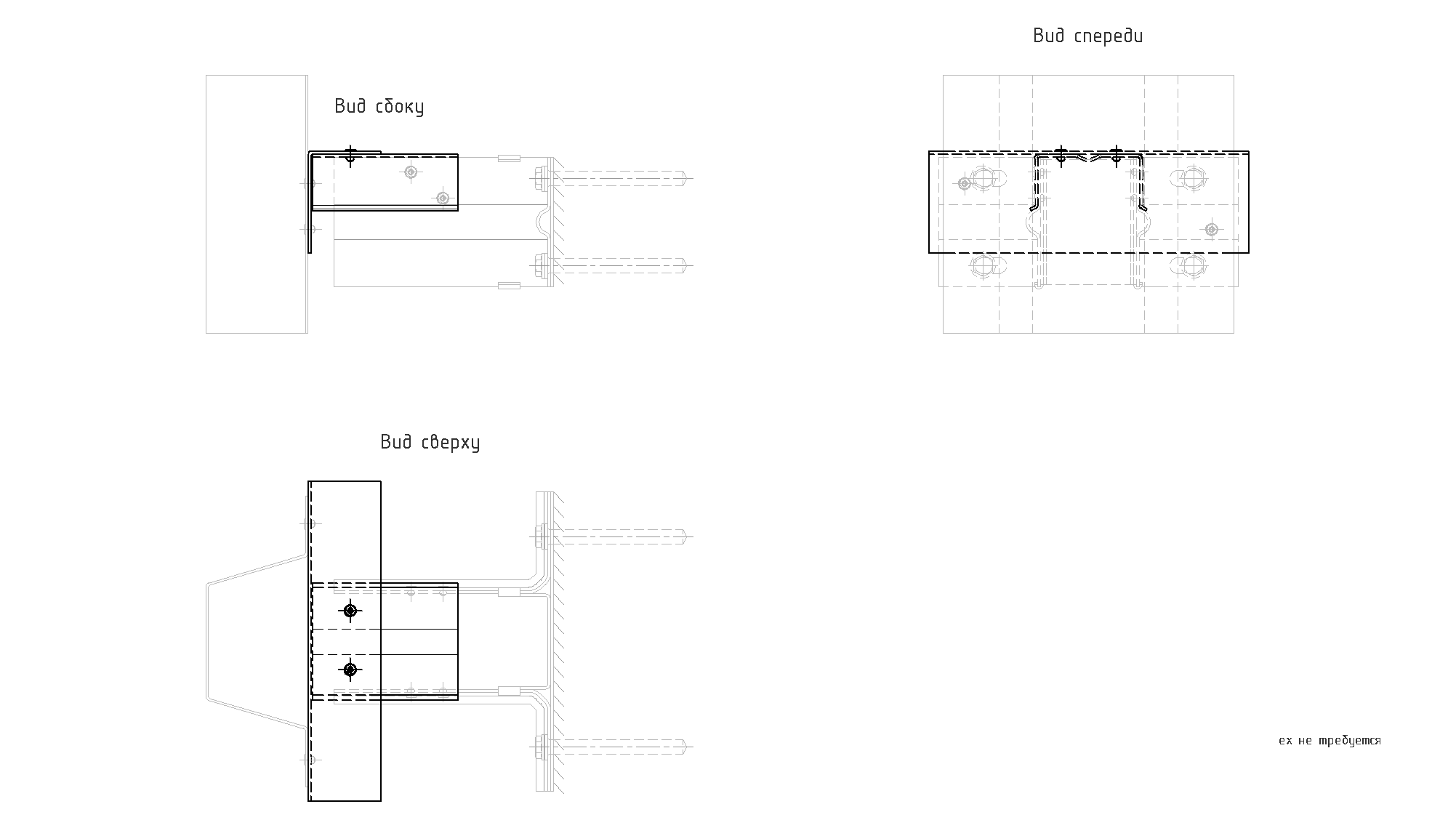

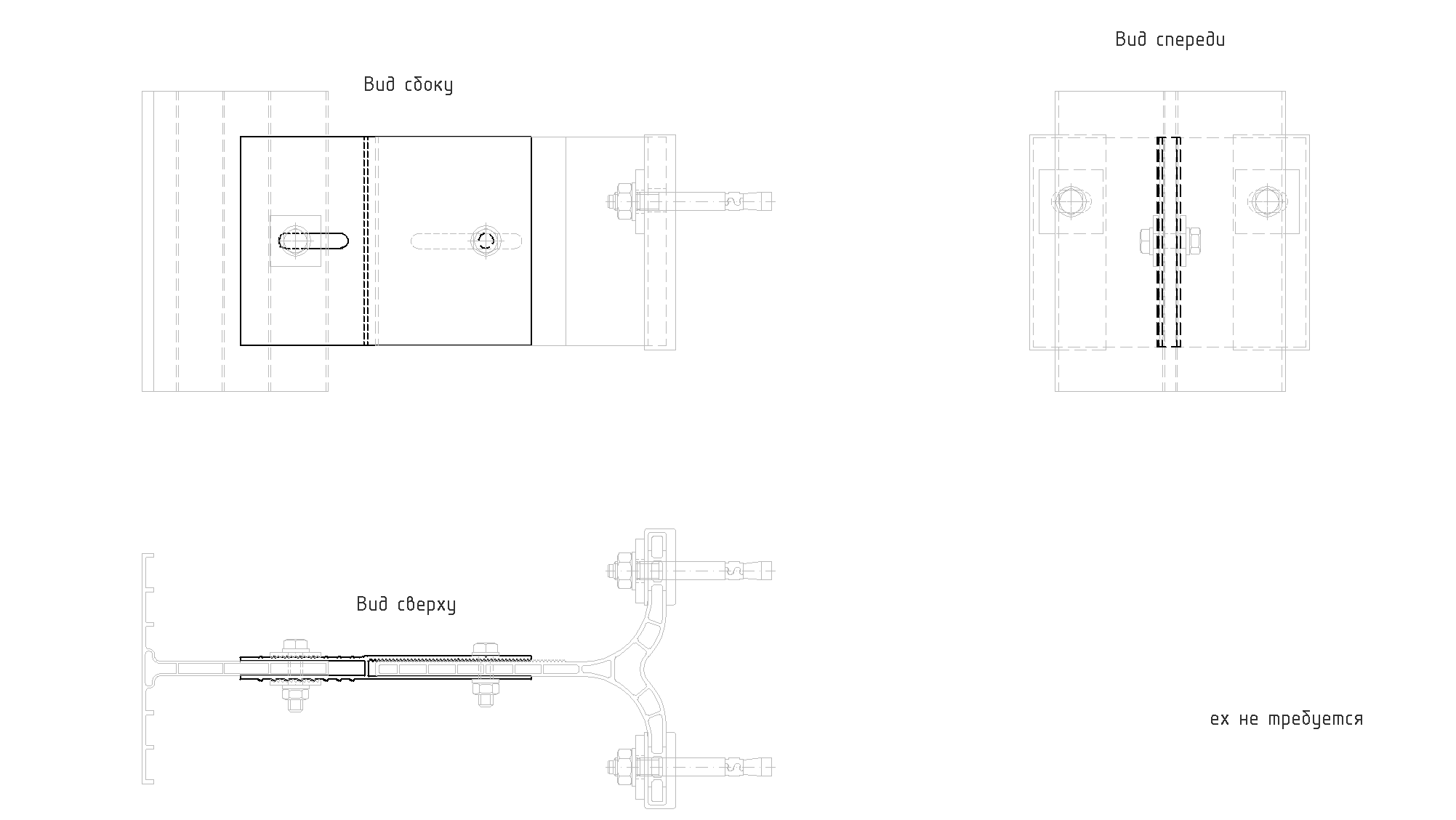

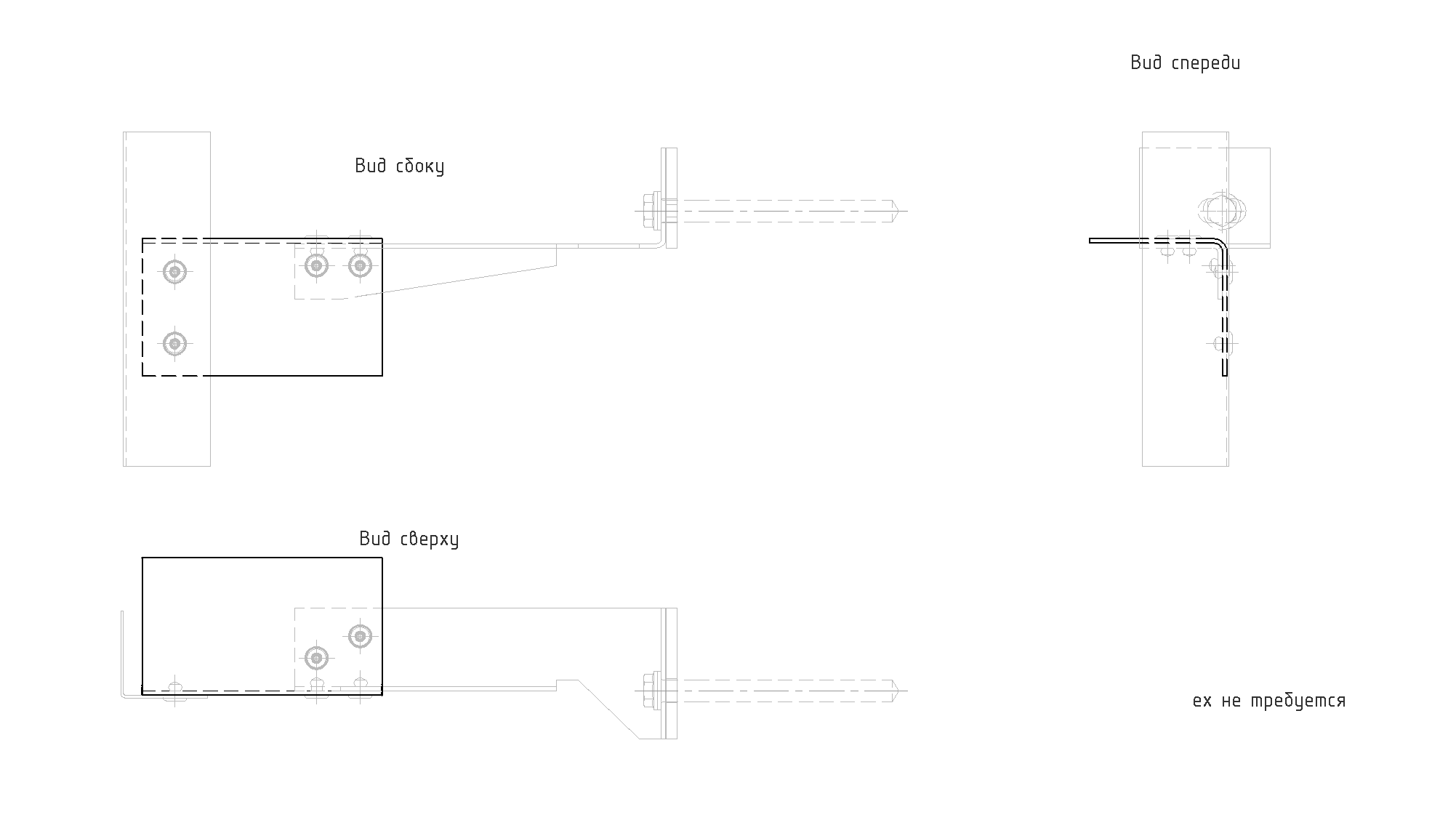

ex, м

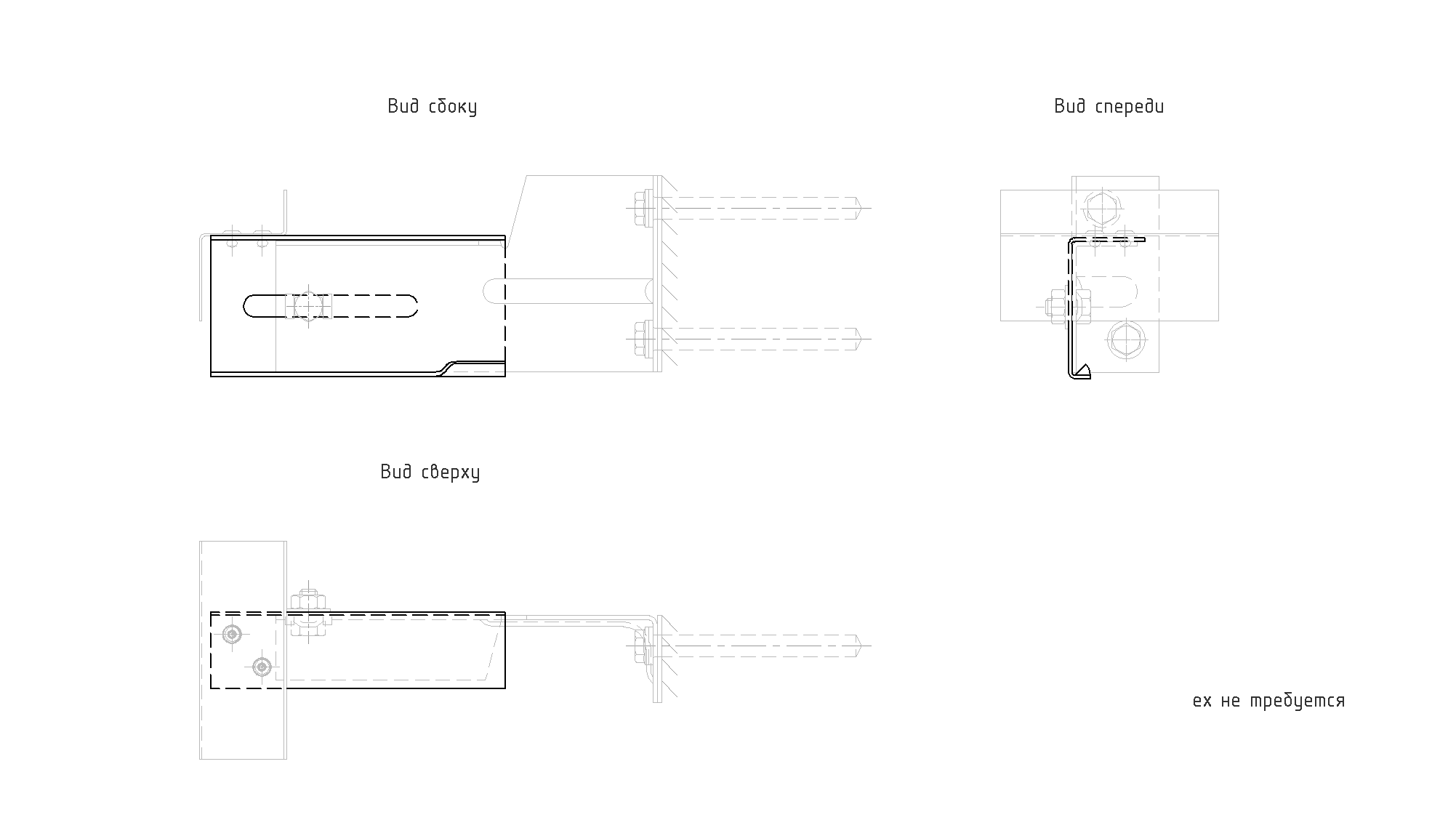

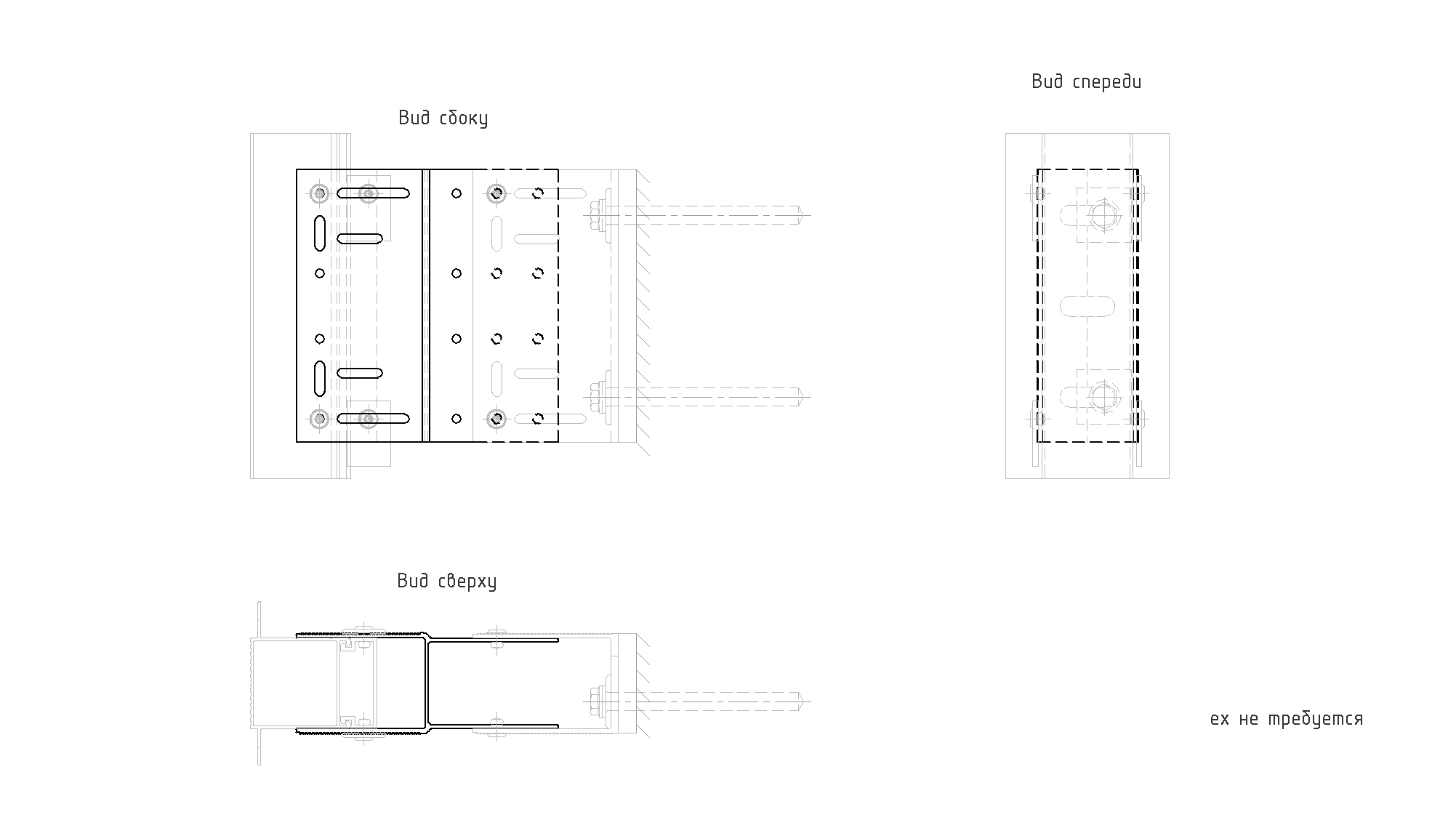

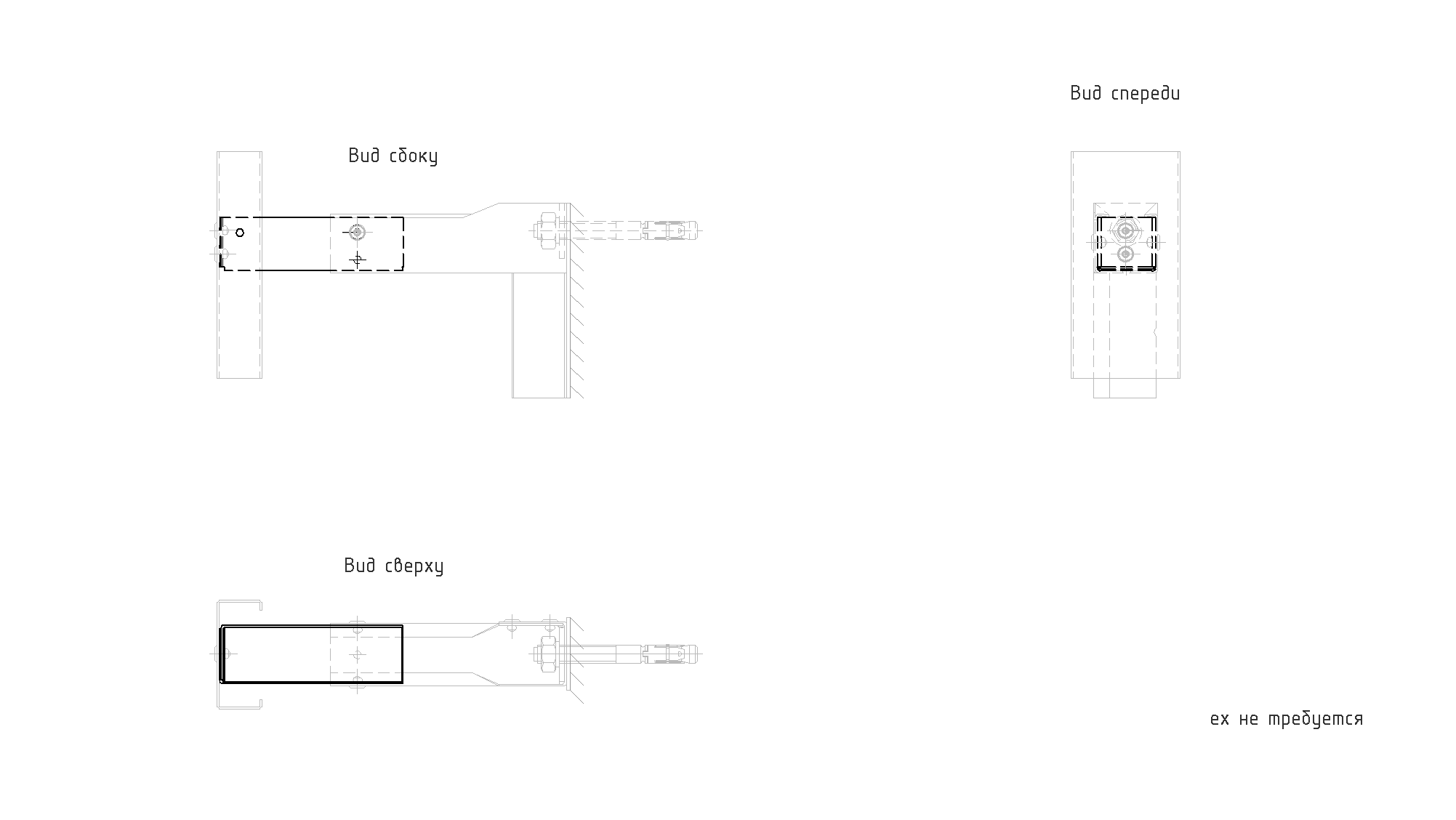

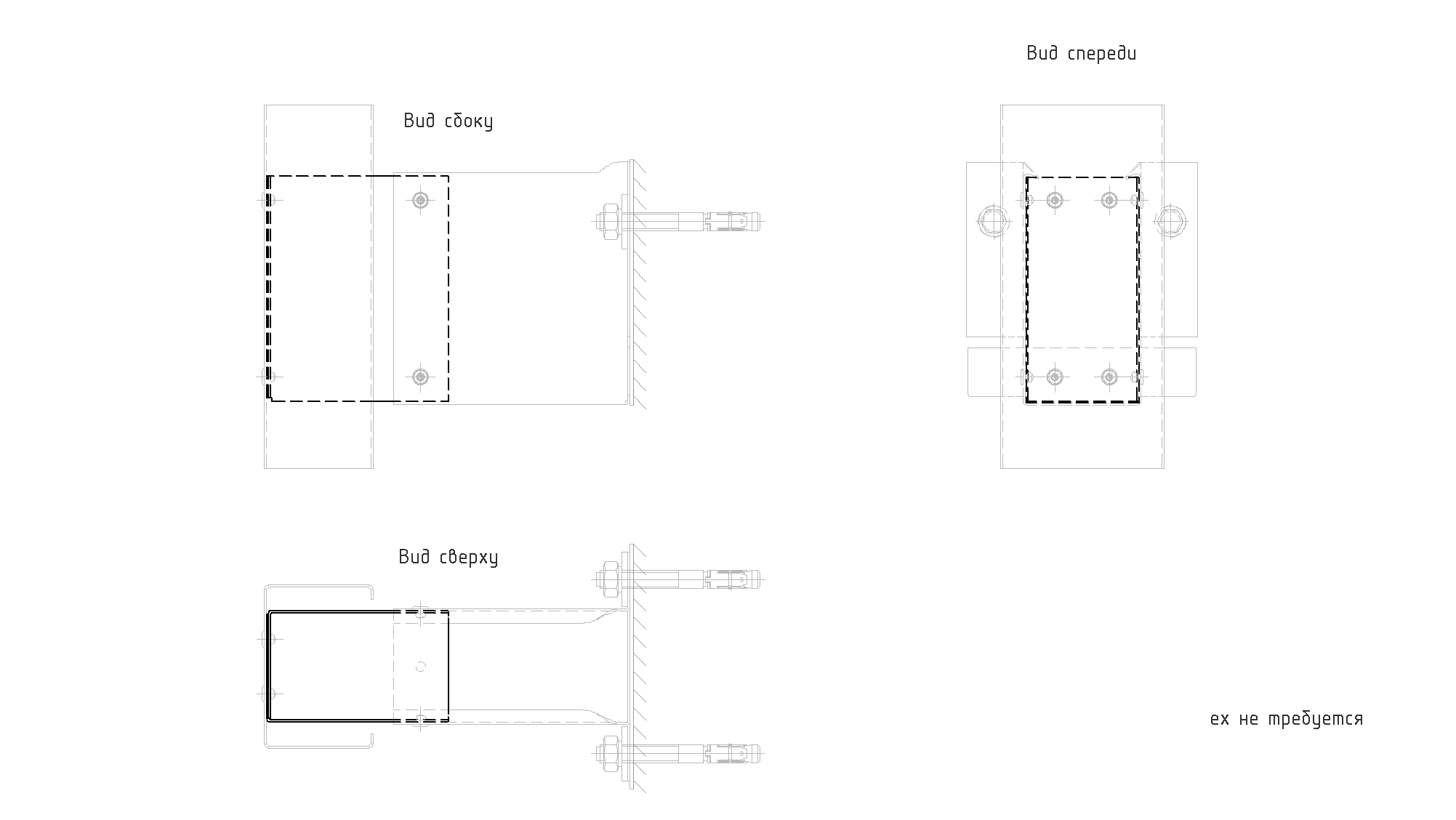

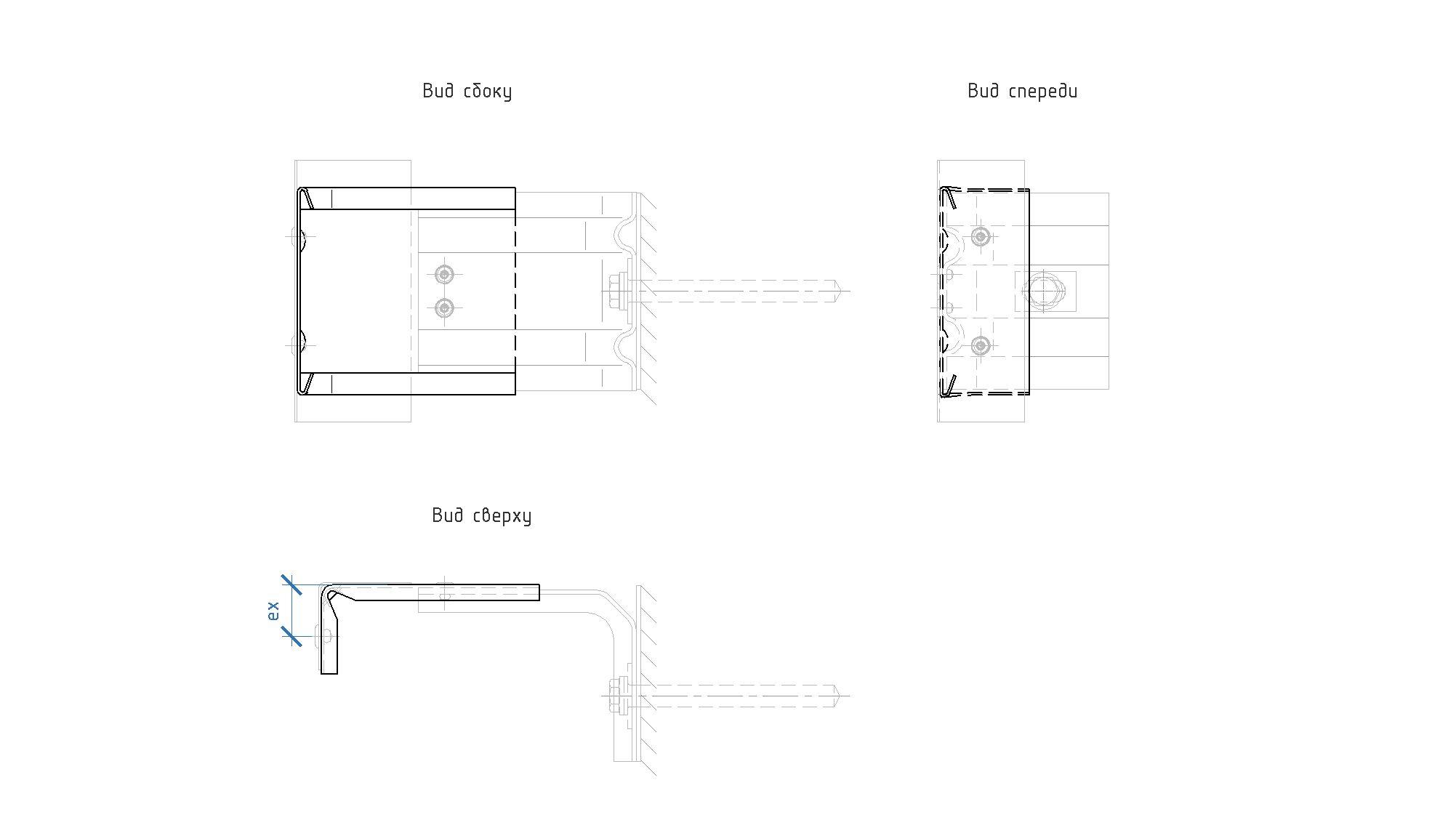

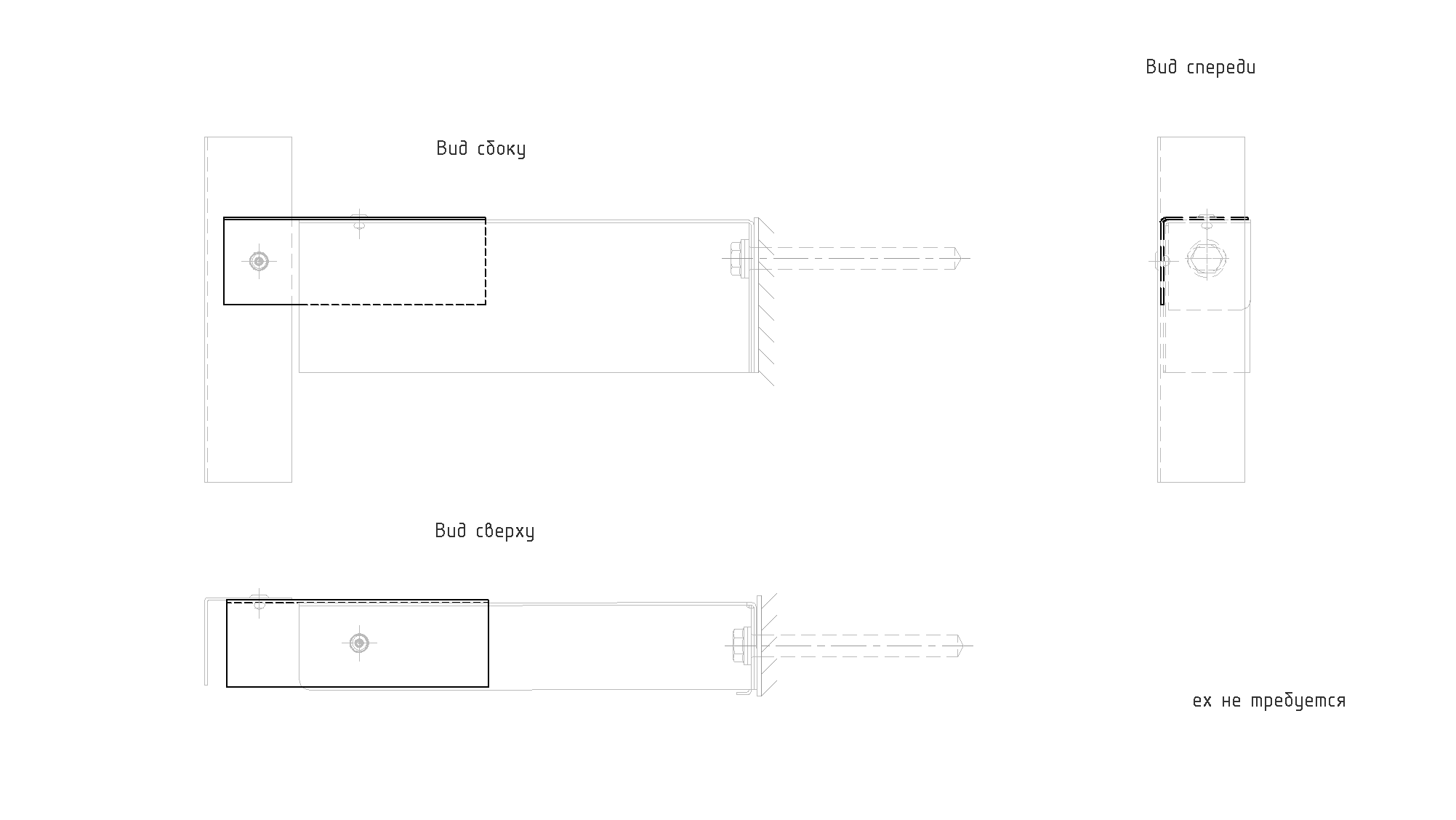

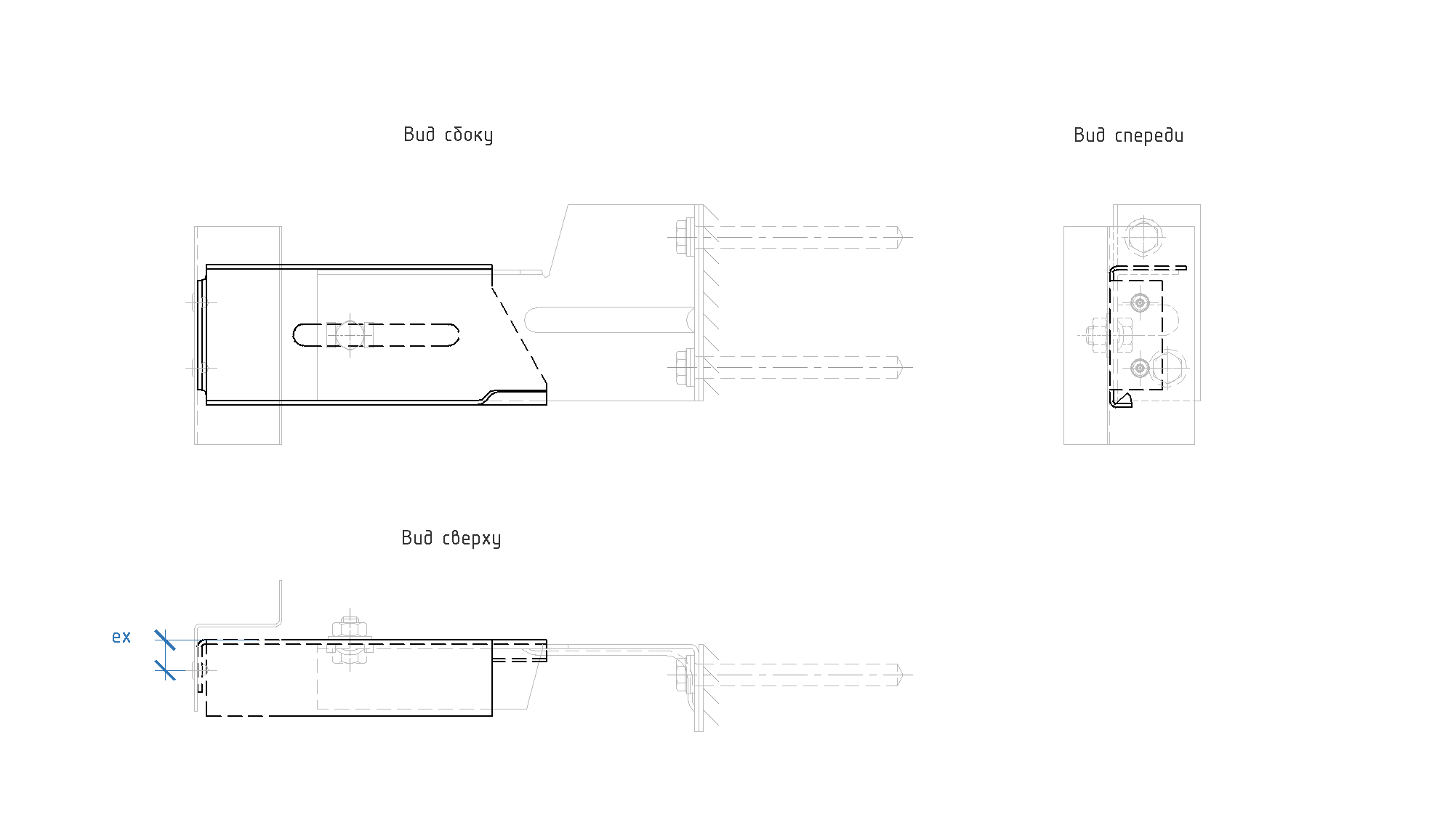

Расстояние от консоли до центра пяты у L-образных удлинителей
Значение по умолчанию:
0
Автовылет. ∆Hy min, м
Минимальное расстояние от края кронштейна до наружной грани удлинителя
Значение по умолчанию:
0
Автовылет. ∆Hy max, м
Максимальное расстояние от края кронштейна до наружной грани удлинителя
Значение по умолчанию:
0
Не стандарт
Удлинитель отображается только при нажатой кнопке 'Нестандартные решения'
Значение по умолчанию:
Нет
Цена
Укажите цену для механизмов оптимизации.
Рекомендуется указывать цены всех элементов системы из одного прайса и доводить их
при помощи коэффициента цен в настройках системы до среднего значения равного 1000 ед. за схему
для наиболее наглядного представления и работы цветовой подсветки значений цены.
Значение по умолчанию:
0
