Дополнительные варианты длин кронштейнов
Укажите в отдельной таблице варианты длин кронштейнов
Таблица базы данных содержит следующие поля:
Система
Укажите в какой системе используется кронштейн
Поле обязательно к заполнению
Базовый кронштейн
Укажите кронштейн, который будет взят за основу
Поле обязательно к заполнению

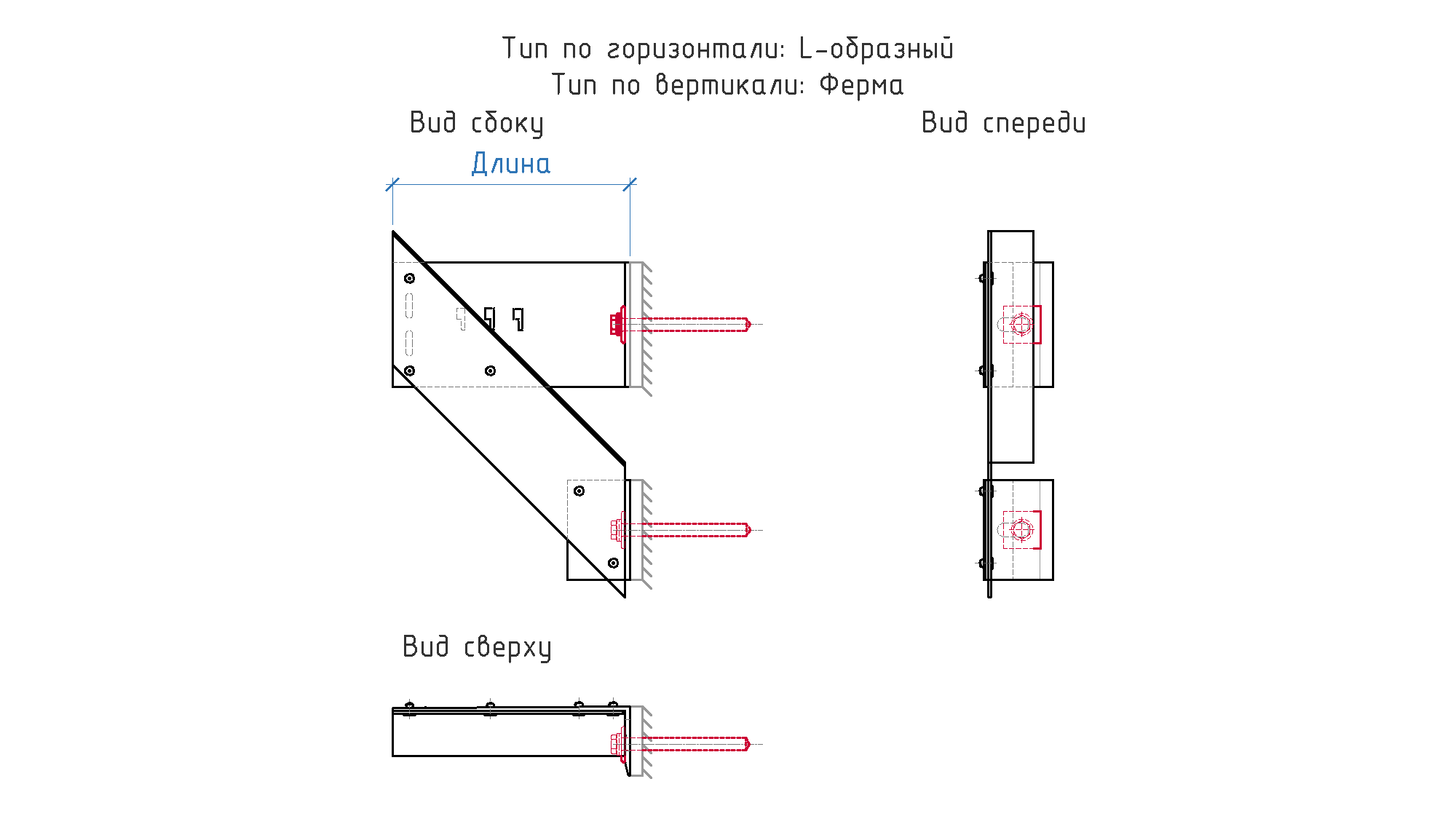

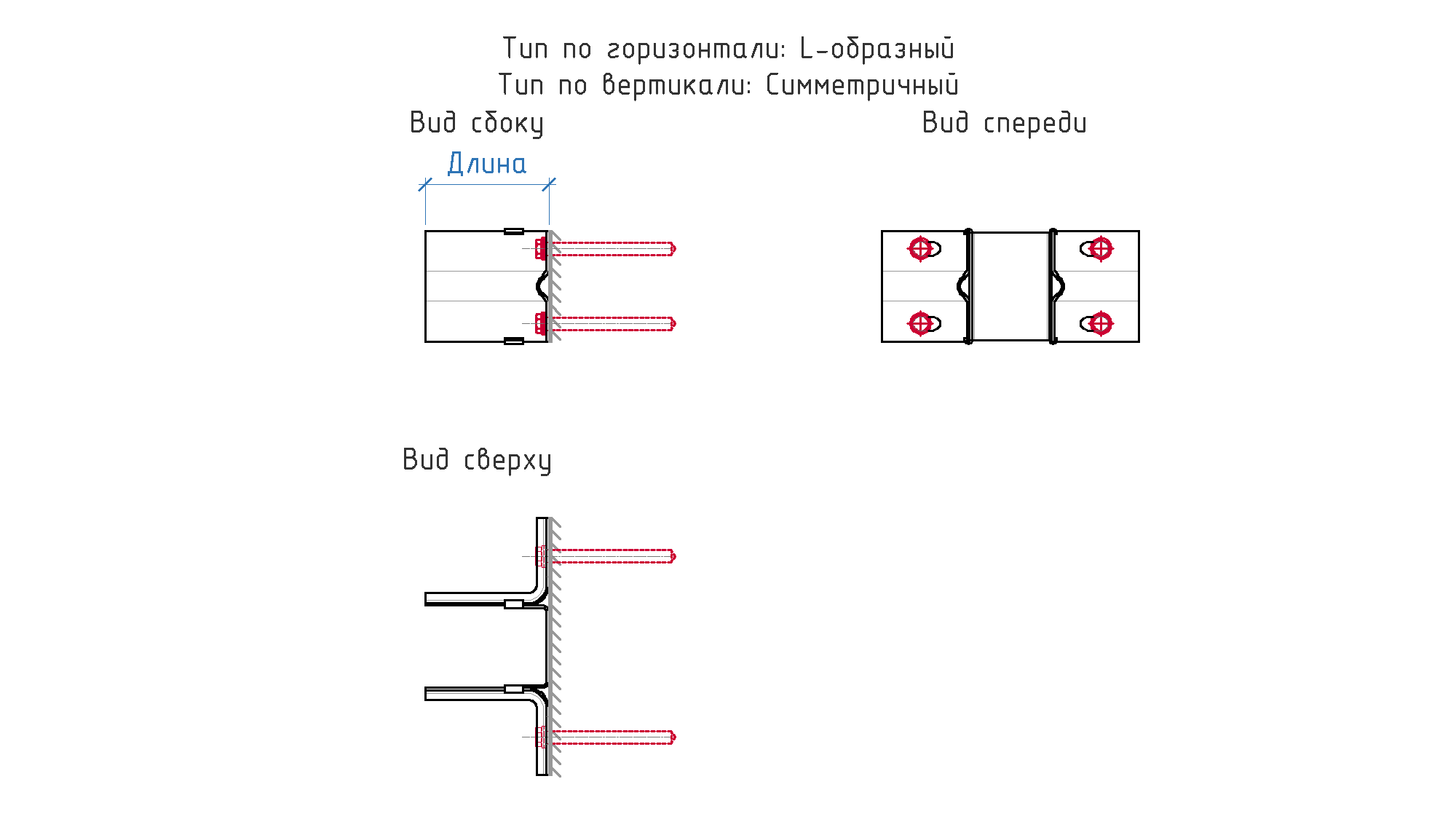

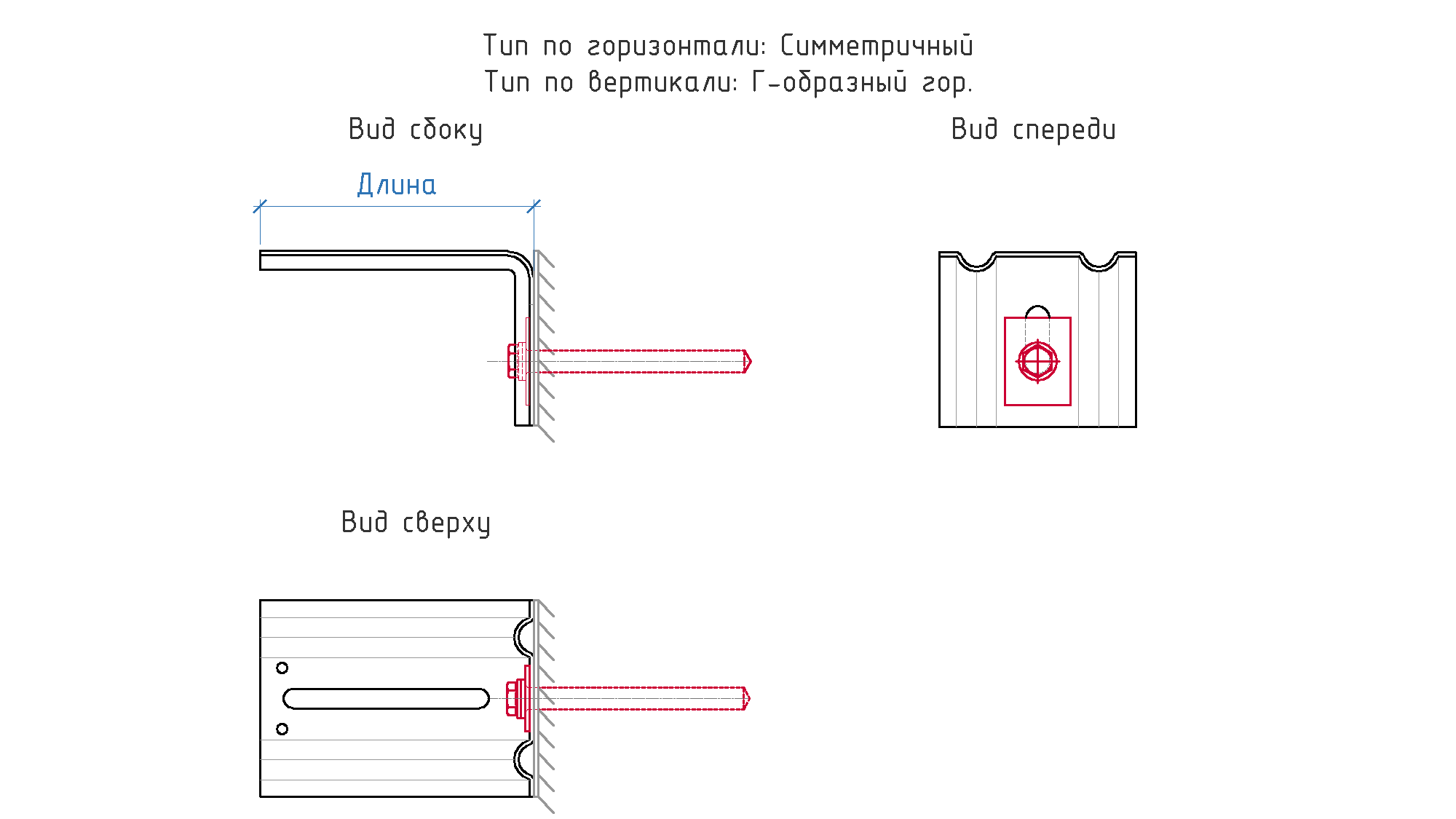

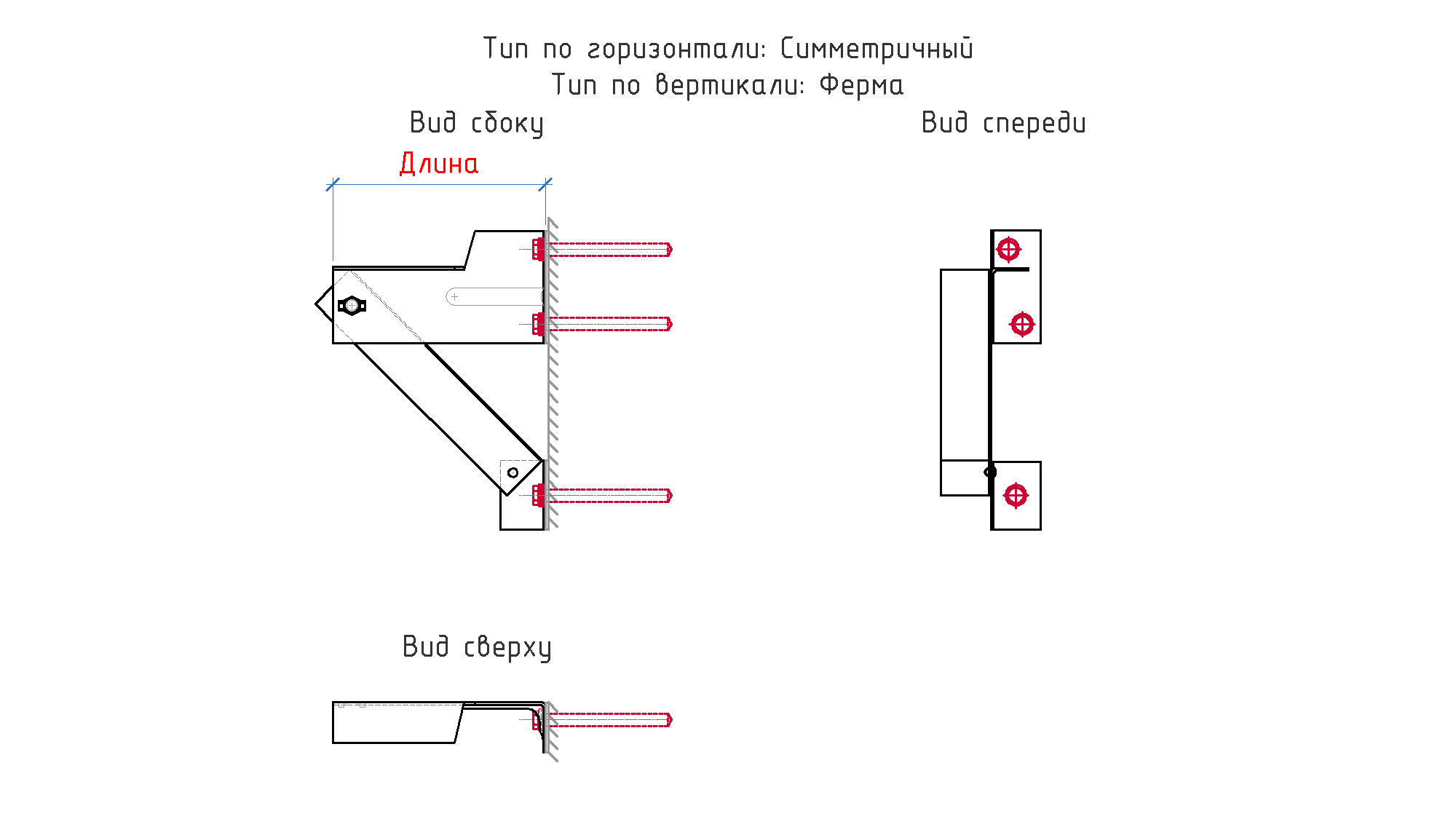

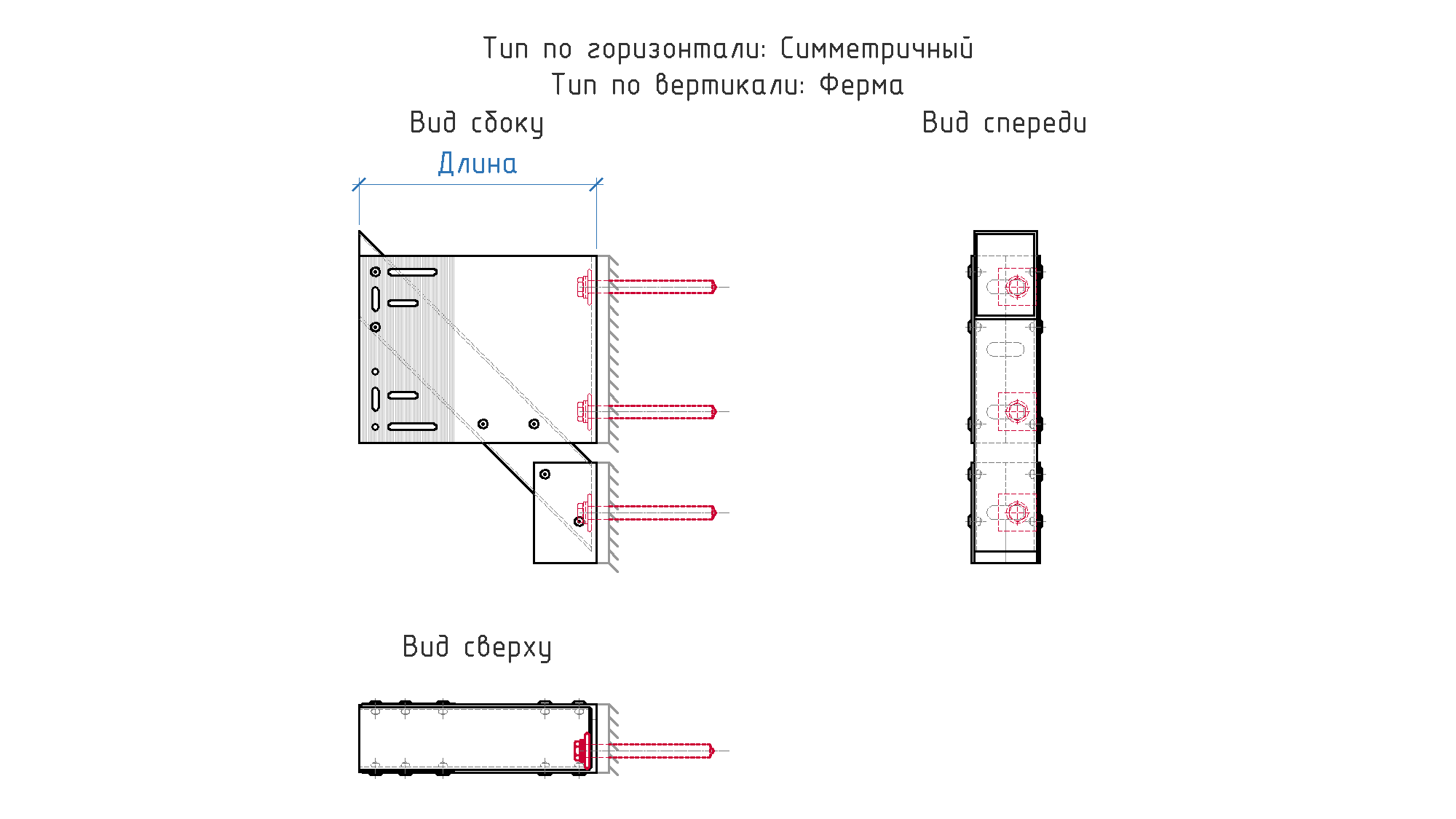

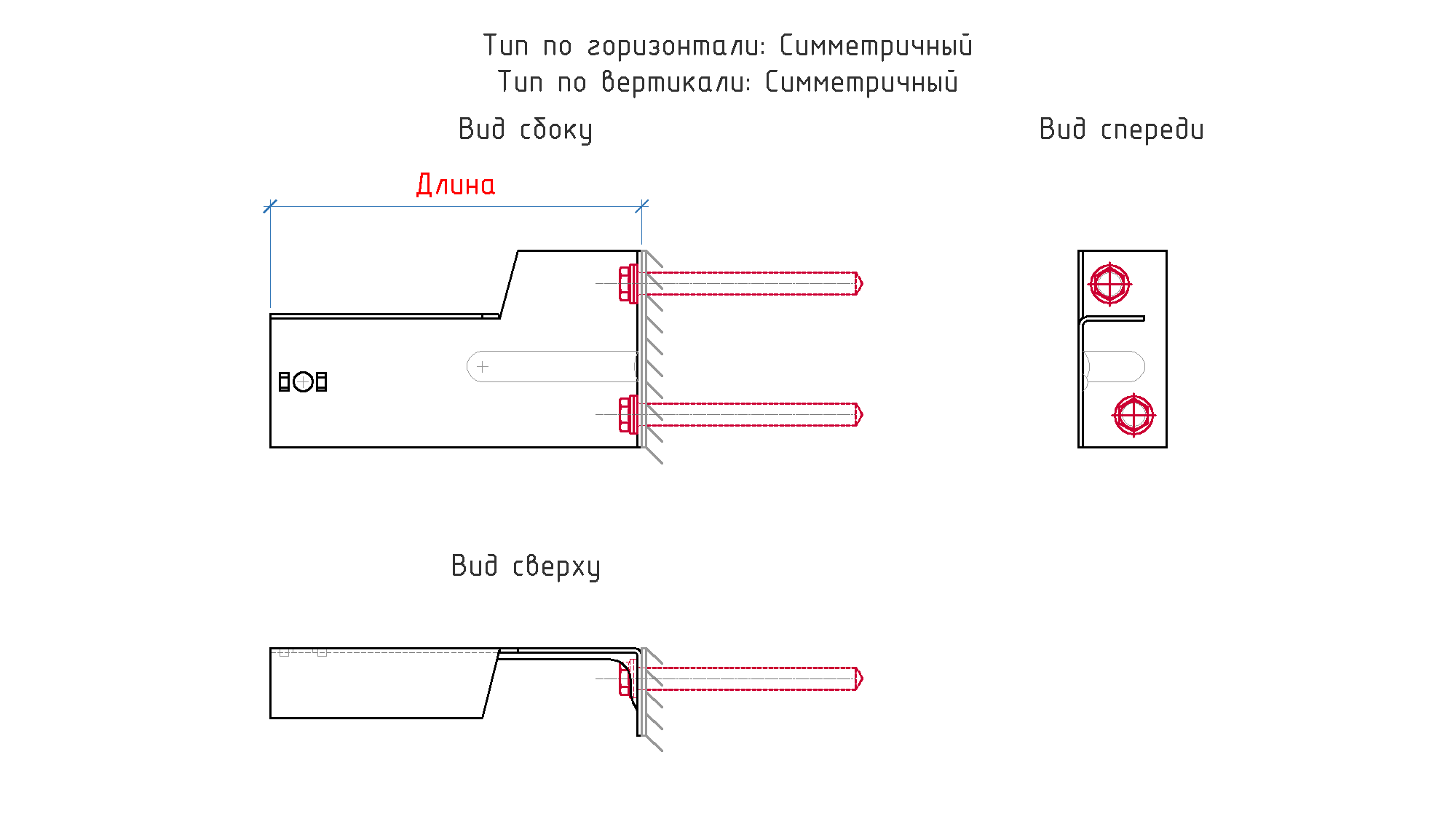

Длина, мм
Длина кронштейна
Значение по умолчанию:
0
Обозначение
Краткое обозначение, которое используется в интерфейсе программы
Поле обязательно к заполнению
Описание
Описание, которое используется в отчёте Word
Описание кронштейна имеет особое значение в формировании отчёта.
Дело в том, что именно по этому полю производится группировка для вывода отчётов проверки прочности самого кронштейна.
Такой подход удобен тем, что в отчёте расчёт прочности одного и того же кронштейна с разной анкеровкой будет выводиться в одном пункте.
Например, (абстрактно) кронштейн К1 на двух анкерах имеет обозначение К1[2]
Тот же кронштейн на одном анкере в верхнем отверстии будет иметь обозначение К1[1в].
Но если у них будет одинаковое описание К1, то программа поймёт, что это один и тот же кронштейн
и смысла разбивать отчёт самого кронштейна (не анкера!) на разные пункты нет и объединит расчёт этих разных по анкеровке кронштейнов в один пункт.
Если значение поля "Описание" не отличается от значения поля "Обозначение", то поле "Описание" можно оставить пустым.
Программа сама заполнит это поле значением из поля "Обозначение"
Описание табл
Описание, которое используется в сводной таблице отчёта Word
Для кронштейнов, у которых слишком длинное описание укажите более короткое описание,
которое будет использоваться в сводной таблице в конце отчёта Word.
Например, для кронштейна "КР 50 с горизонтально ориентированной плоскостью консоли" в сводной таблице применяется описание "КР 50 гор."
В сводной таблице также производится группировка кронштейнов по полю "Описание табл" аналогично группировке в отчёте полю "Описание"
Если значение поля "Описание табл" не отличается от значения поля "Описание", то поле "Описание табл" можно оставить пустым.
Программа сама заполнит это поле значением из поля "Описание"

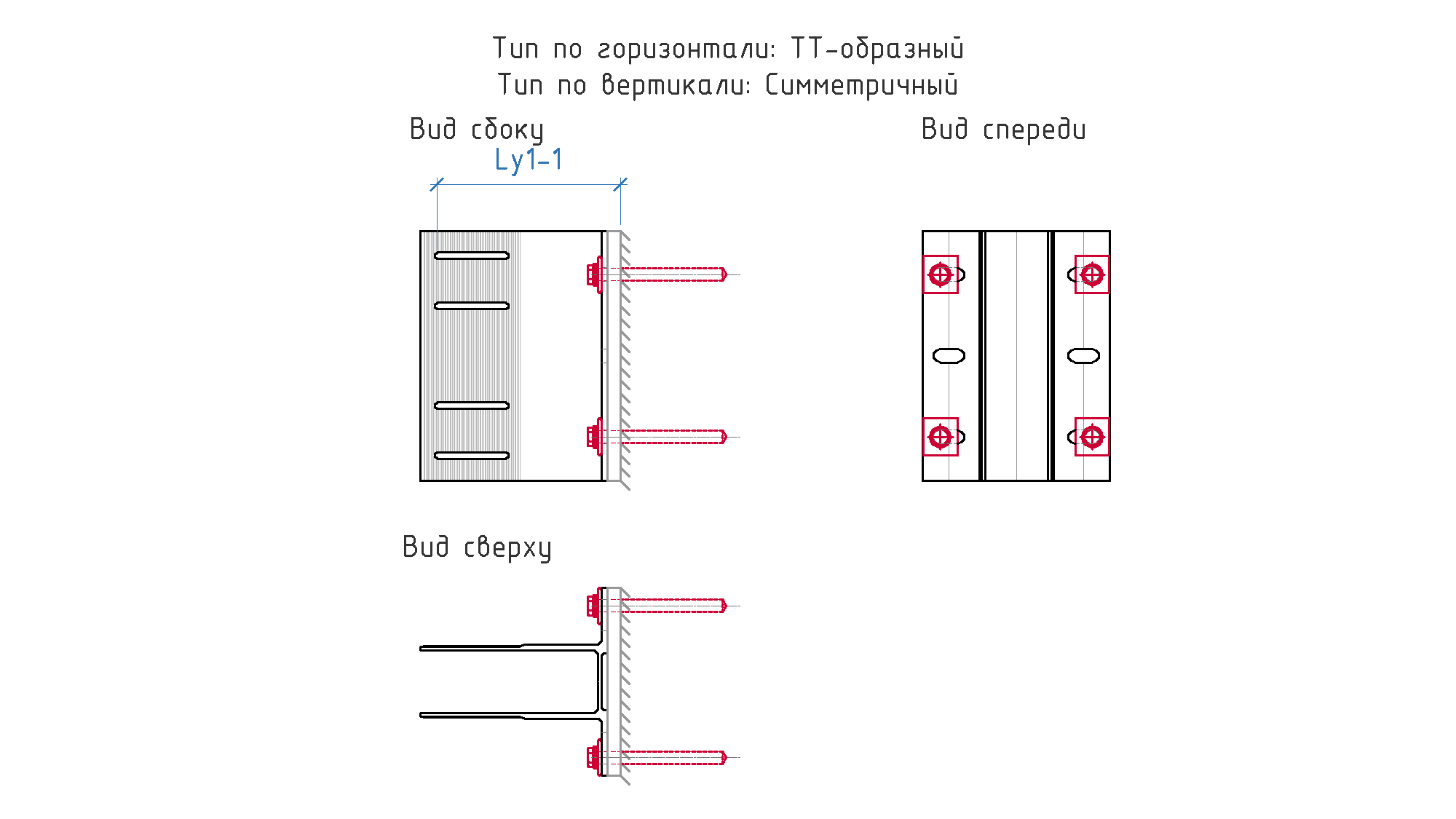

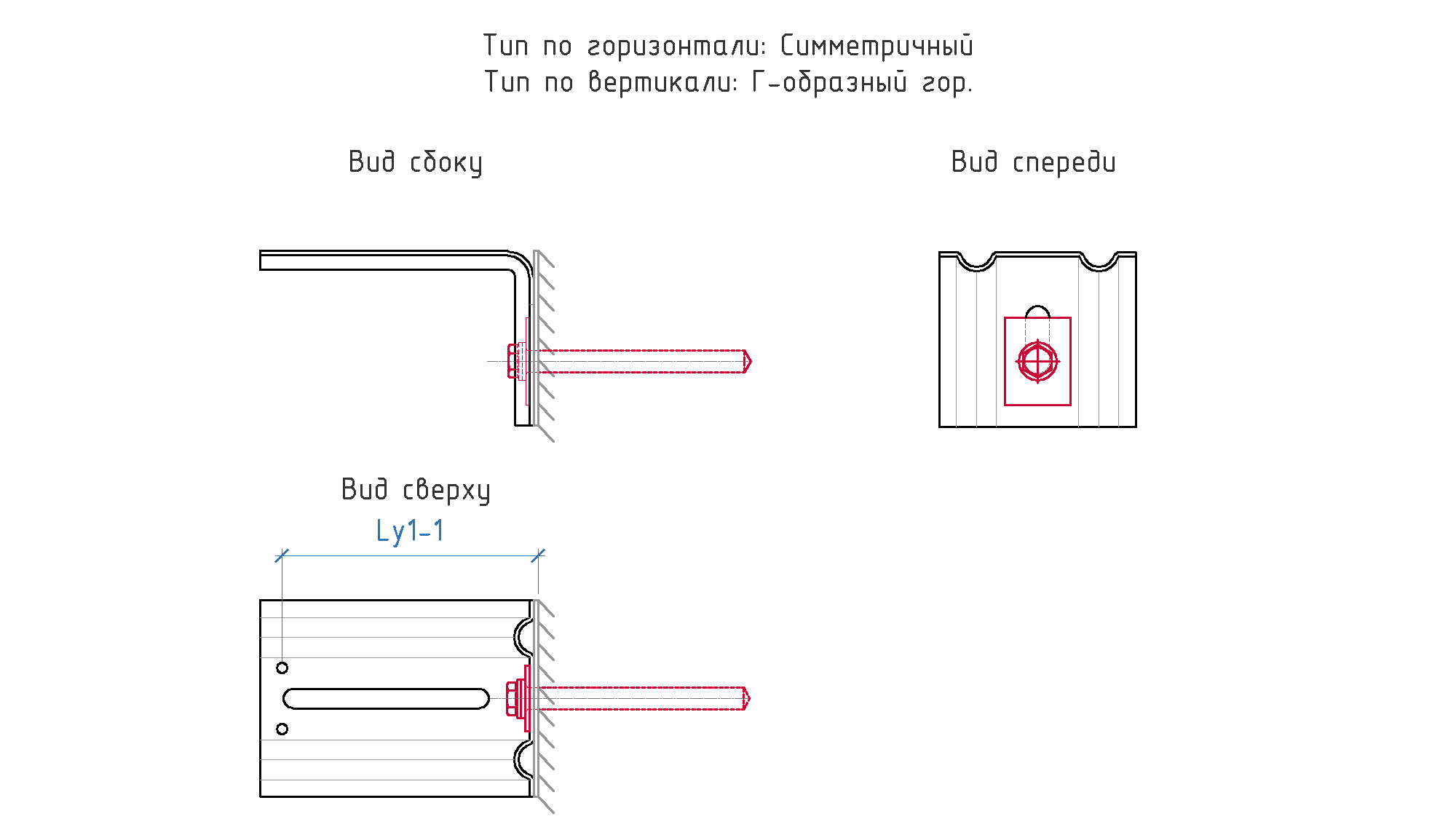

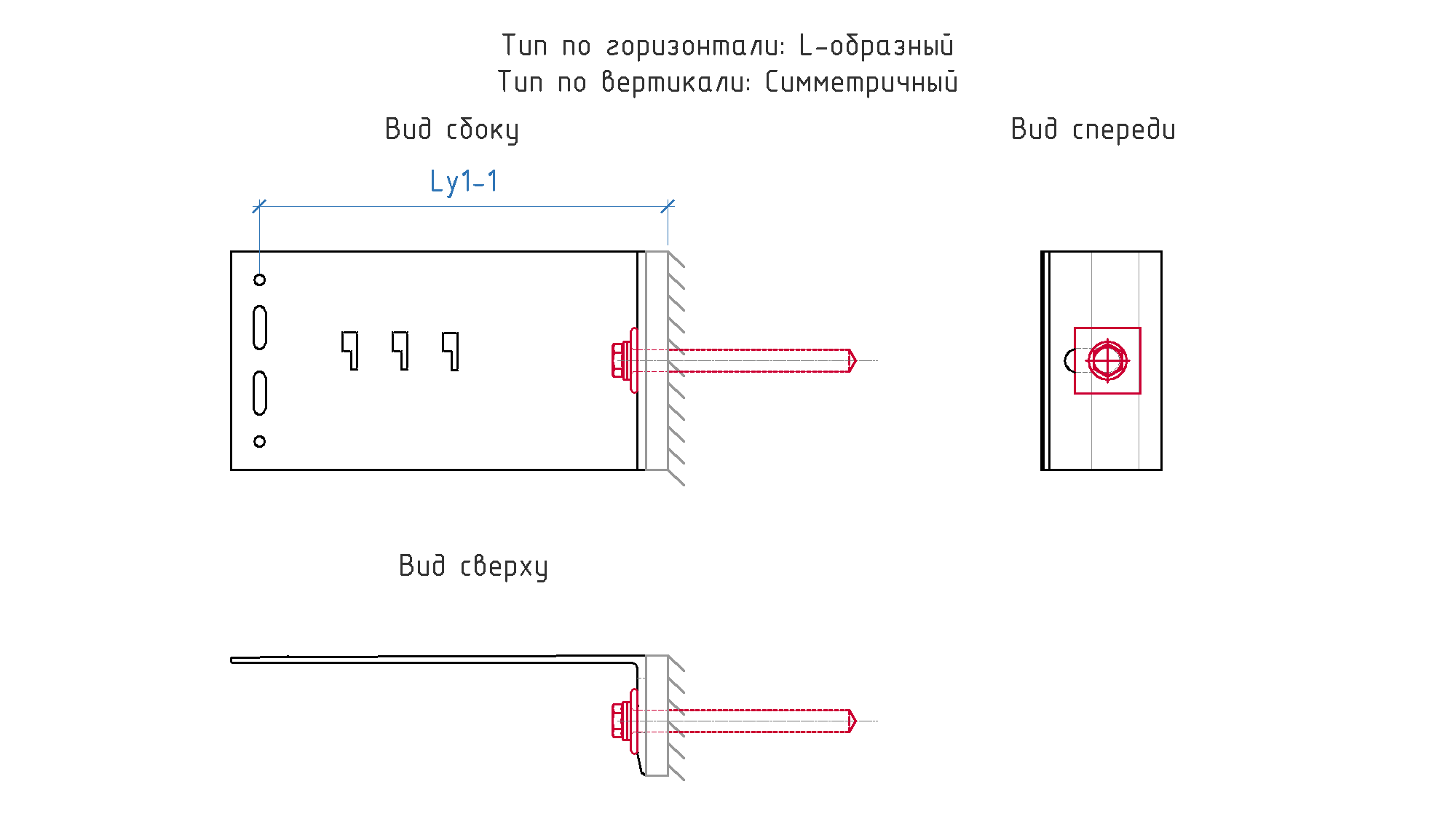

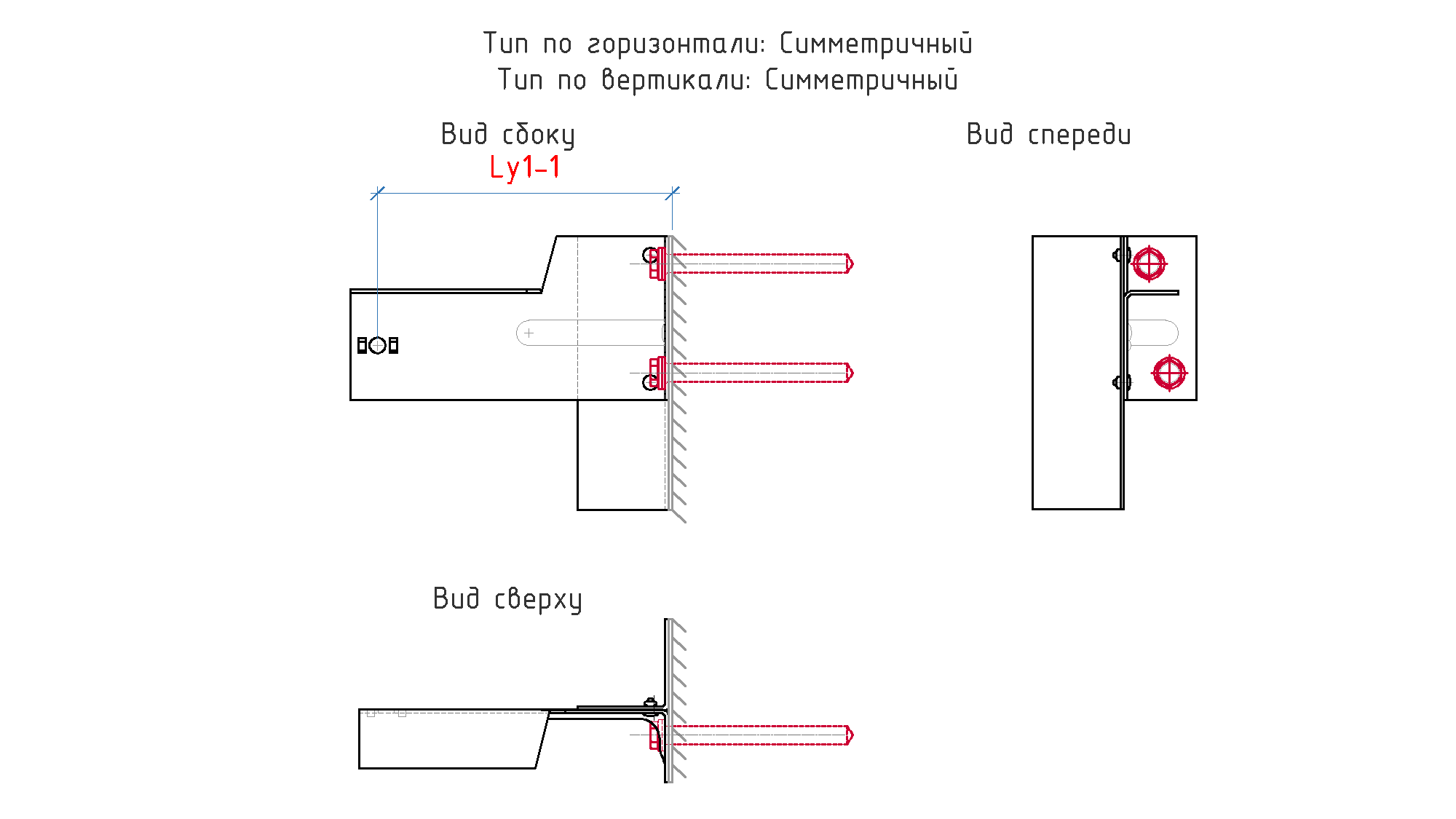

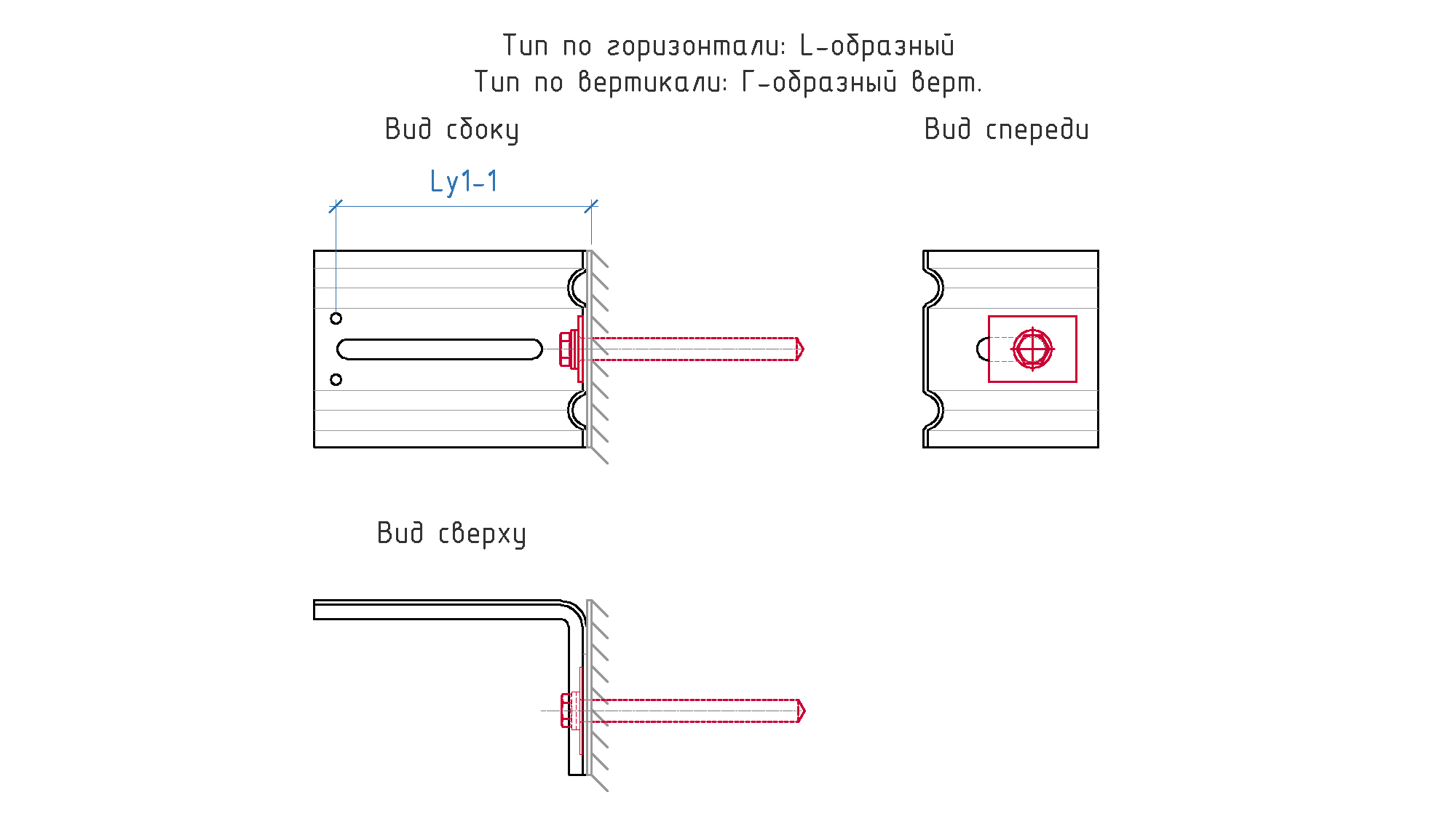

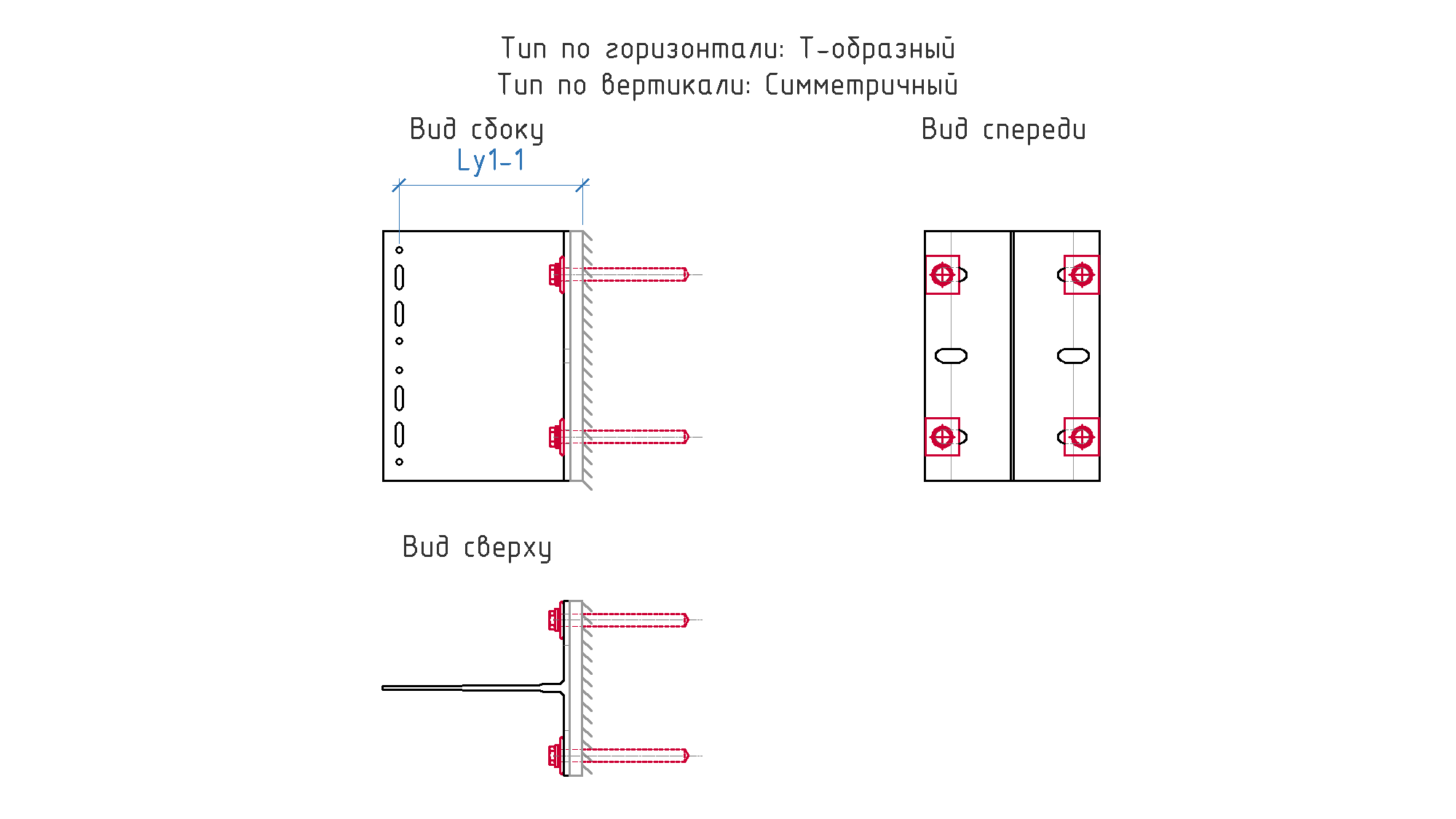

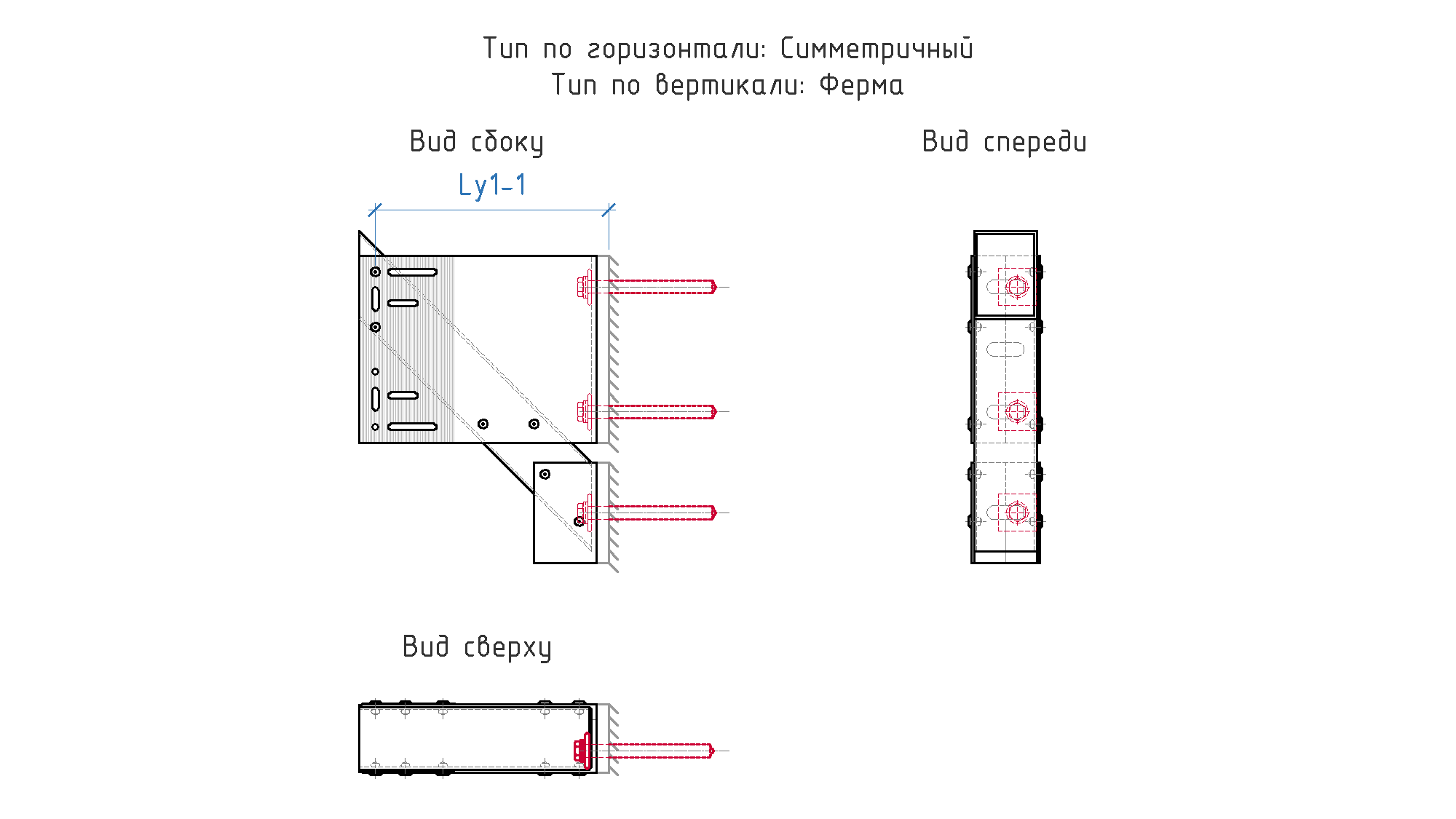

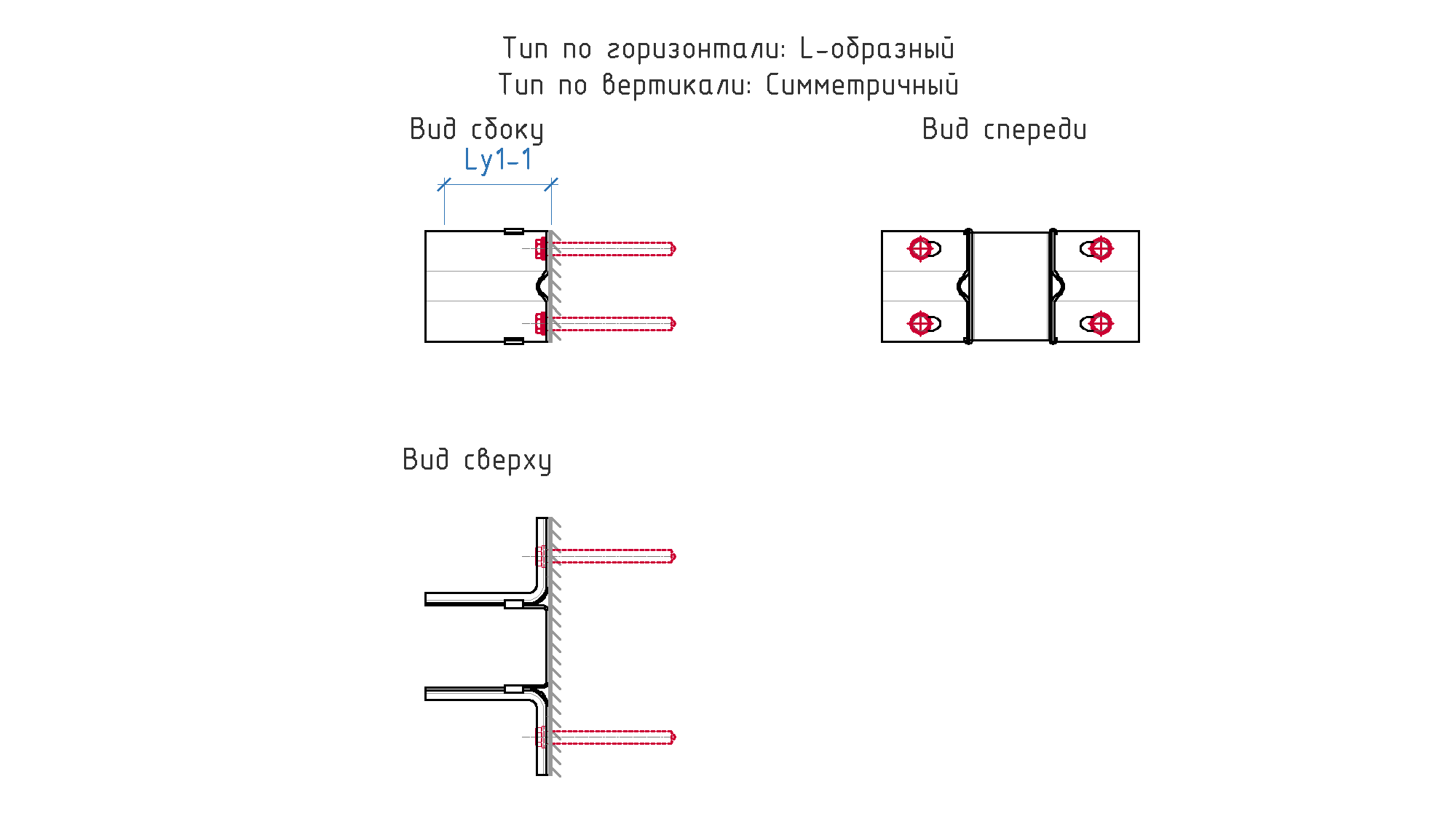

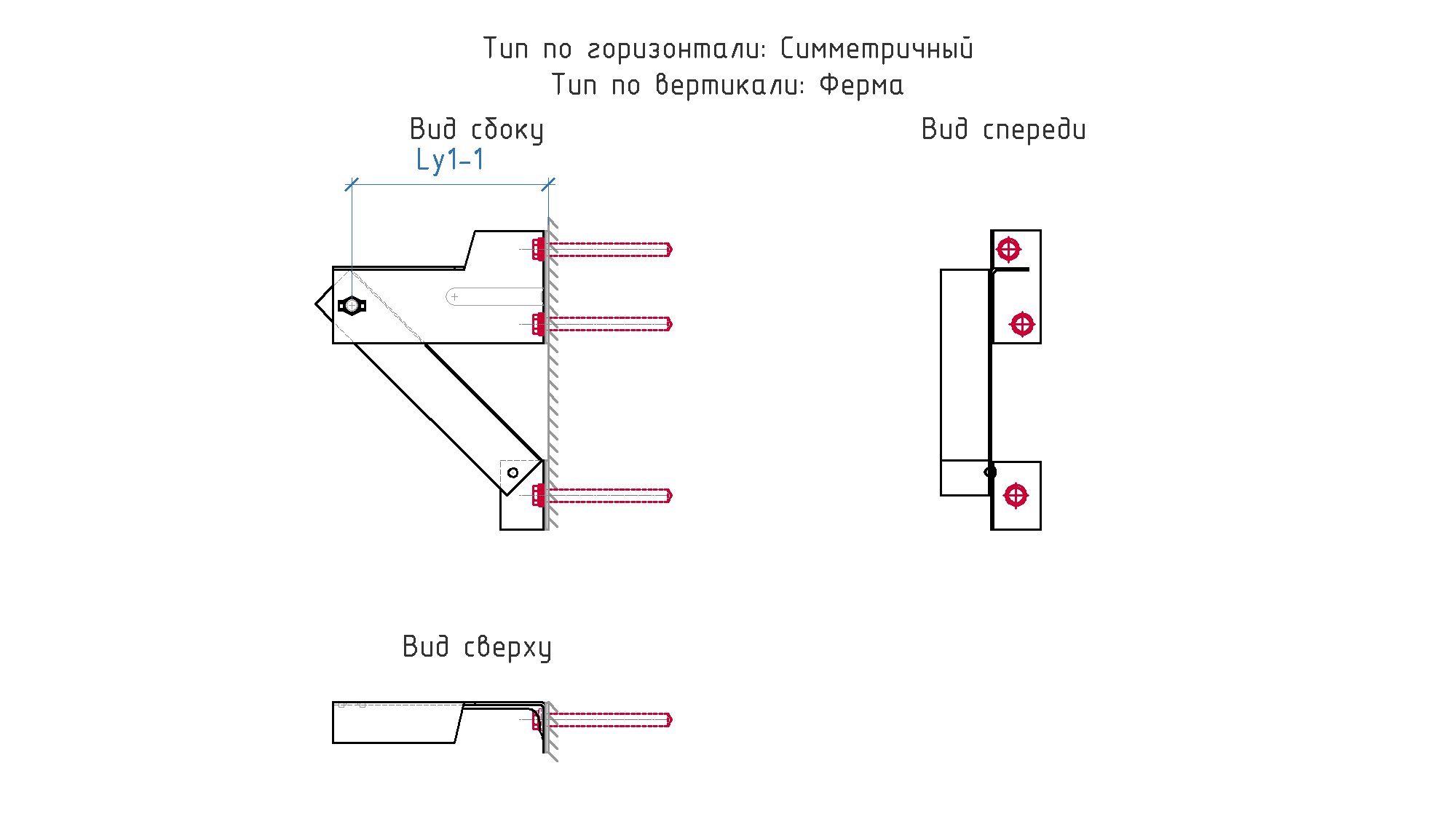

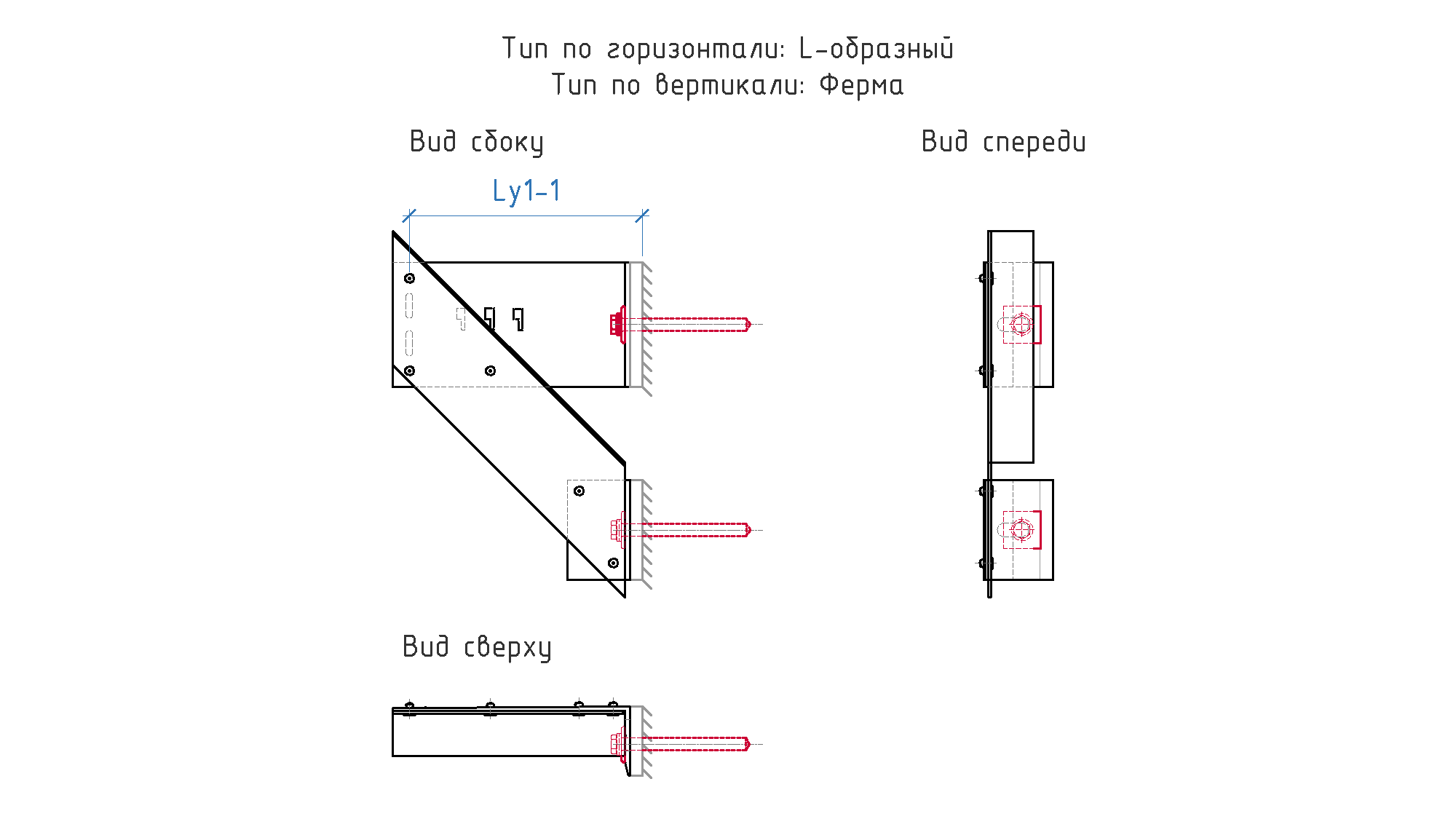

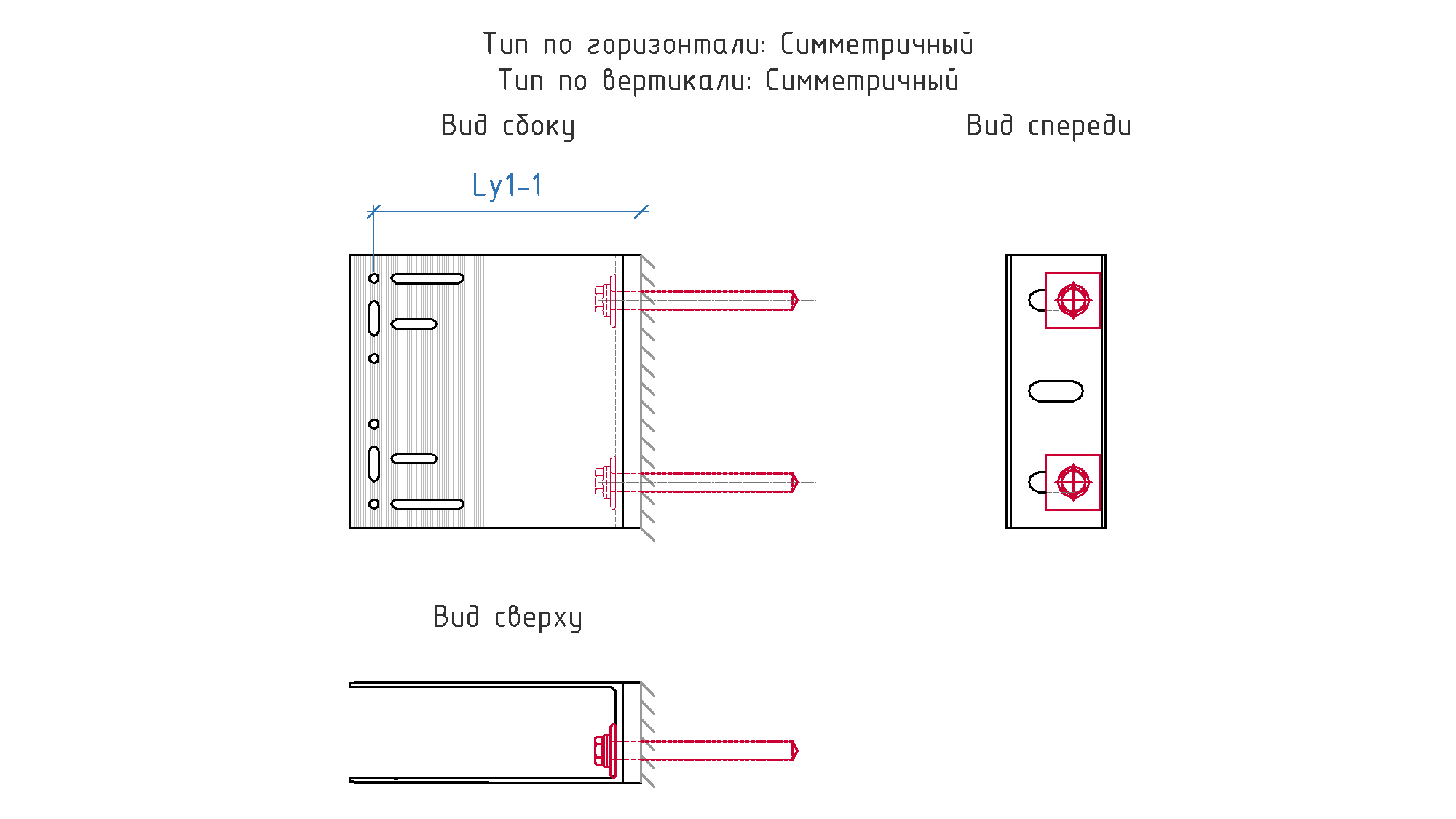

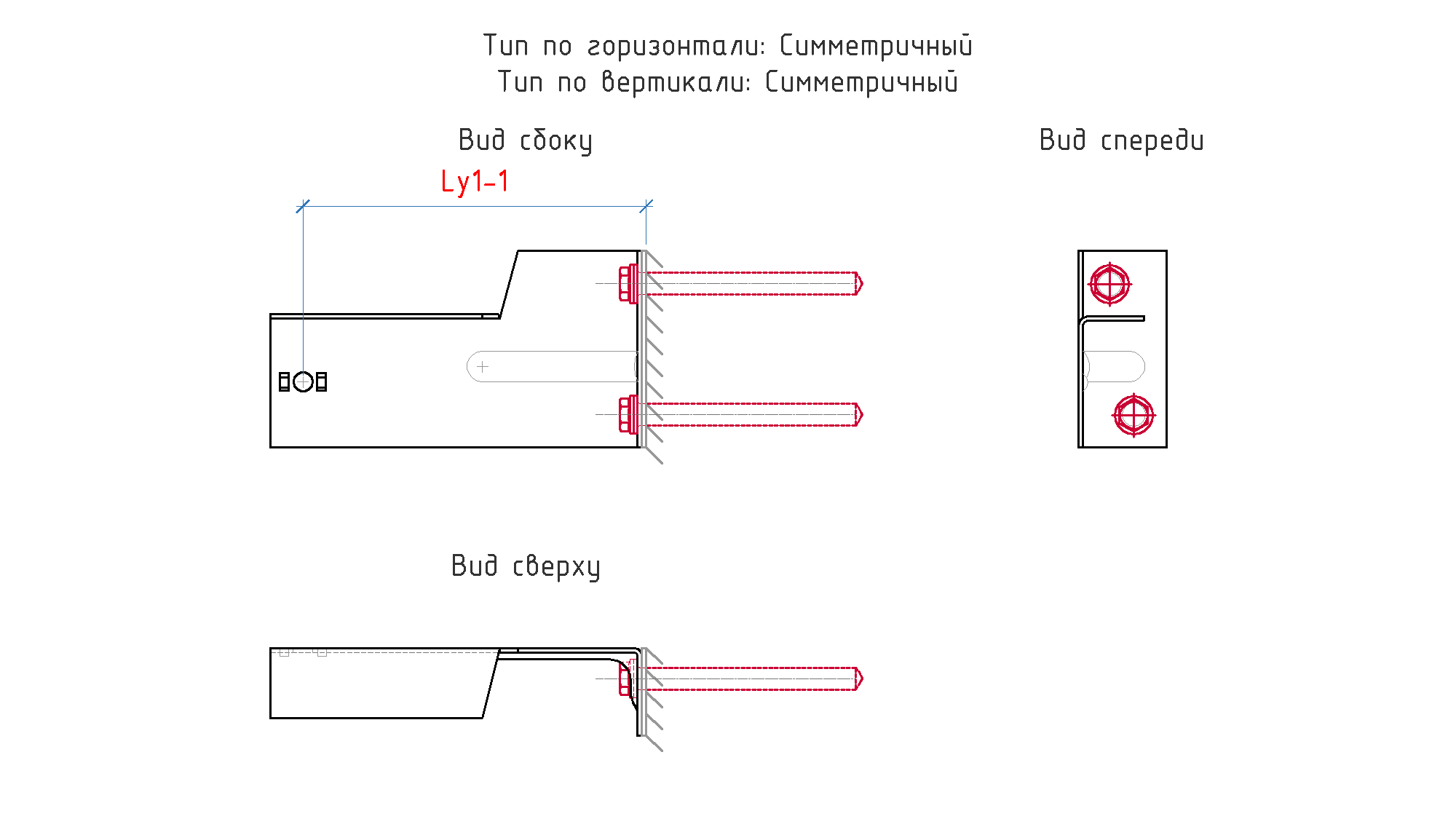

Ly 1-1, м
Расстояние от стены, до сечения 1-1
Значение по умолчанию:
0
Заполните это поле, чтобы получать полный отчёт по сечению 1-1 и 2-2
Автовылет. Hy, м
Расстояние от стены до внешнего края кронштейна
Значение по умолчанию:
0
Цена
Цена кронштейна
Укажите цену для механизмов оптимизации.
Рекомендуется указывать цены всех элементов системы из одного прайса и доводить их
при помощи коэффициента цен в настройках системы до среднего значения равного 1000 ед. за схему
для наиболее наглядного представления и работы цветовой подсветки значений цены.
Значение по умолчанию:
0
